专利号: 2018106327621
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

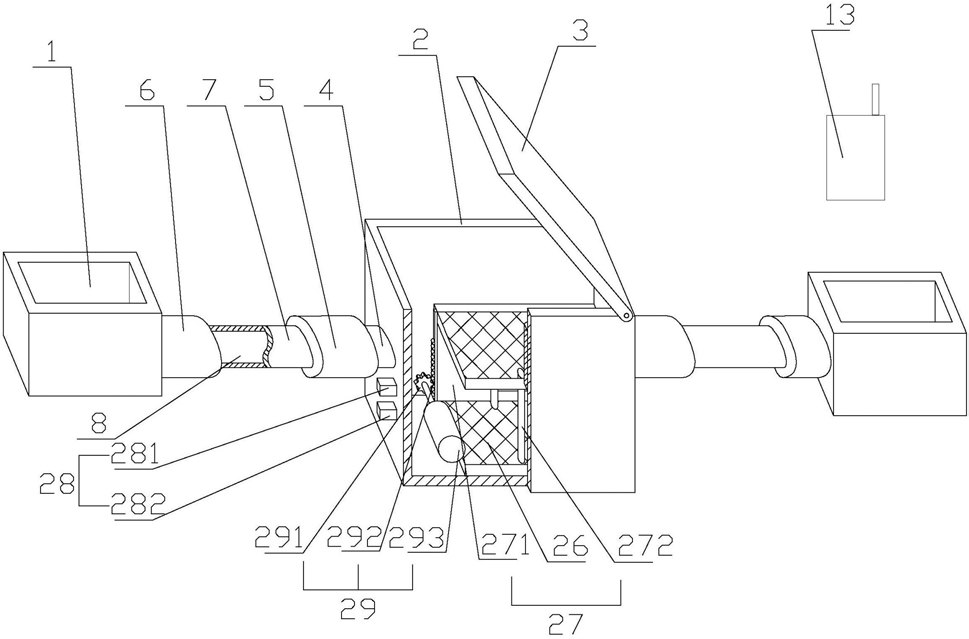

1.一种木材弯曲设备,包括木材加热加湿装置和弯曲装置,其特征在于,所述加热加湿装置包括蓄水箱(1)和用于容纳木材的容纳箱(2),所述容纳箱(2)上方铰接有箱门(3),所述蓄水箱(1)分别设置位于容纳箱(2)的左右两侧,所述容纳箱(2)与蓄水箱(1)之间设置有用于将水转化成蒸汽输入到容纳箱(2)内的蒸汽装置,所述蒸汽装置包括蒸汽出口管(4)、蒸汽输送管(5)和蒸汽输出棒(6),所述蒸汽出口管(4)一端伸入容纳箱(2)内部,另一端与蒸汽输送管(5)固定连接并相互连通,所述蒸汽输送管(5)远离蒸汽出口管(4)的一端设置有加热管(7),所述加热管(7)与蒸汽输出棒(6)连接,所述加热管(7)内部还设置有加热棒(8),所述加热棒(8)为环形且与加热管(7)同轴设置,所述蒸汽出口管(4)与容纳箱的侧壁贴合,所述蒸汽出口管(4)伸入到容纳箱(2)一端的侧壁上设置有若干个蒸汽喷孔(9);

所述容纳箱(2)内设置有若干层用于放置木材的金属网格板(26),所述容纳箱(2)内部还设置有用于将金属网格板(26)滑移出容纳箱(2)的滑移装置(27)和驱动装置(29),所述驱动装置(29)与滑移装置(27)联动,所述滑移装置(27)包括基板(271)和用于固定各个金属网格板(26)的若干根连接杆(272),所述基板(271)相对蒸汽喷孔(9)的一侧与金属网格板(26)固定连接,所述若干根连接杆(272)用于将各个金属网格板(26)串联,所述驱动装置(29)与基板(271)联动以将基板(271)向上推移出容纳箱(2)外;

所述容纳箱(2)上设置有计时装置(28),所述计时装置(28)和驱动装置(29)通讯连接,当计时装置(28)发射出信号,驱动装置(29)驱动基板(271)向容纳箱(2)上滑出;

所述计时装置(28)包括计时器(281)和警报器(282),所述计时器(281)均与警报器(282)和驱动装置(29)通讯连接,计时器(281)内设定有计时阈值,当计时器(281)的计时时间达到计时阈值时,计时器(281)发射信号给警报器(282),警报器(282)发出声响,计时器(281)发射信号给驱动装置(29),所述驱动装置(29)开始工作;

所述驱动装置(29)包括驱动齿轮(291)、驱动齿条(292)和用于驱动齿轮(291)转动的电机(293),所述驱动齿条(292)一侧面有若干个齿,另一侧面为光滑的平面,所述驱动齿条(292)由箱底向容纳箱(2)开口延伸,所述驱动齿条(292)平面的一侧与基板(271)固定连接,所述驱动齿轮(291)与驱动齿条(292)上的齿啮合传动,所述计时器(281)和电机(293)通讯连接,当时间到达计时器(281)的计时阈值时,警报器(282)发出声响,计时器发射信号给电机(293),所述电机(293)开始工作以使驱动齿轮(291)转动,从而使驱动齿条(292)向上滑移并从容纳箱(2)开口移出。

2.根据权利要求1所述的一种木材弯曲设备,其特征在于,所述基板(271)背向驱动装置(29)的一侧设置有轨道组件(30),所述轨道组件(30)包括滑条(301)和滑槽(302),所述滑槽(302)沿着容纳箱(2)侧壁的长度方向从箱底向容纳箱(2)上方延伸,所述滑槽(302)远离基板(271)的一侧与容纳箱(2)的侧壁固定连接,所述滑条(301)背向滑槽(302)的一侧与基板(271)固定连接,所述滑槽(302)与滑条(301)之间可滑移连接,所述滑槽(302)内设置有辅助轮(303),所述滑条(301)与辅助轮(303)相抵。
