专利号: 2018106337093
申请人: 赵红艳
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

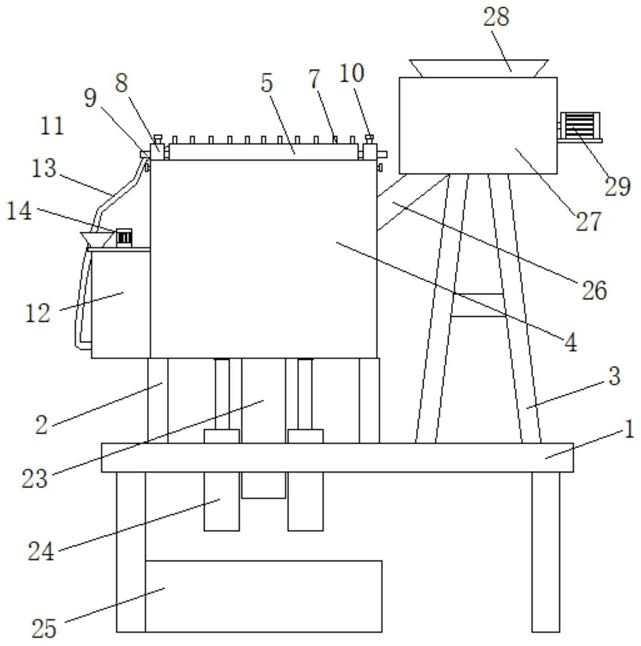

1.一种污染土壤的修复治理装置,包括水平设置的支撑台(1),所述支撑台(1)的底面四角均安装有支撑腿,其特征在于,所述支撑台(1)的上方设有治理箱(4),所述治理箱(4)的顶面与底面均为敞口设置,且治理箱(4)的底部通过第一支撑架(2)与支撑台(1)的顶面连接;

所述治理箱(4)的内部水平设置有放料板(18),所述放料板(18)上间隔开设有多个通水孔,且放料板(18)的顶面与底面均贴设有过滤网,所述放料板(18)的周向侧壁与治理箱(4)的周向内壁贴合设置,所述放料板(18)底面的中部安装有竖管(23),所述放料板(18)的底面罩设有集液漏斗(19),所述集液漏斗(19)套设在竖管(23)的外部并与其固定连接,且竖管(23)靠近集液漏斗(19)底端的侧壁上间隔开设有多个出液口(20),多个出液口(20)均位于集液漏斗(19)的内侧,所述支撑台(1)上开设有与竖管(23)位置相对应的第一插孔,所述竖管(23)的底端插设在插孔内,且插孔的下方设置有废液盒(25),所述废液盒(25)的顶面为敞口设置;

所述竖管(23)中部的两侧外壁上均安装有支撑板(22),所述支撑台(1)上安装有两个竖直设置的液压缸(24),两个液压缸(24)分别位于两个支撑板(22)的正下方,且液压缸(24)的活塞杆的顶端与位于相应位置上的支撑板(22)固定连接;

所述治理箱(4)的顶部安装有喷淋机构,所述喷淋机构包括水平设置的储液盒(5),所述储液盒(5)的底面间隔安装有多个第一喷管(6),且储液盒(5)的顶面间隔安装有多个第二喷管(7),多个第一喷管(6)与多个第二喷管(7)上均分别螺纹连接有管盖,所述储液盒(5)的两侧均安装有水平设置的转轴(9),所述治理箱(4)的顶面两侧均安装有支撑座(8),所述支撑座(8)内水平开设有第二插孔,两个第二插孔的顶部侧壁上均螺纹连接有定位螺栓(10),两个转轴(9)对应插设在两个第二插孔内;

所述储液盒(5)的侧边通过伸缩管(13)与储液箱(12)的内部连接,所述储液箱(12)内设置有水泵,且水泵的出水口与伸缩管(13)连接,所述储液盒(5)内设置有搅拌机构;

所述治理箱(4)顶部的一侧连接有进料管(26),所述进料管(26)远离治理箱(4)的一端设置有物料预处理机构。

2.根据权利要求1所述的一种污染土壤的修复治理装置,其特征在于,所述第二喷管(7)的内径设置为第一喷管(6)内径的一半。

3.根据权利要求1所述的一种污染土壤的修复治理装置,其特征在于,所述搅拌机构包括竖直安装在储液箱(12)内部的搅拌轴(15),所述搅拌轴(15)上间隔安装有多个搅拌杆(16),且搅拌轴(15)的顶端贯穿储液箱(12)的顶部侧壁并通过第一联轴器与设置在储液箱(12)外部的顶部的第一电机(14)的输出轴连接。

4.根据权利要求1所述的一种污染土壤的修复治理装置,其特征在于,所述物料预处理机构包括处理箱(27),所述处理箱(27)的顶部设置有进料漏斗(28),所述处理箱(27)的内部水平设置有粉碎轴(11),所述粉碎轴(11)上间隔安装有多个粉碎刀片(17),且粉碎轴(11)的其中一端贯穿处理箱(27)的其中一个侧壁并通过第二联轴器与安装在处理箱(27)外部的第二电机(29)的输出轴连接,所述处理箱(27)的底部开设有出料口,且进料管(26)远离治理箱(4)的一端与出料口连接,所述处理箱(27)的底部通过第二支撑架(3)与支撑台(1)连接。

5.根据权利要求1所述的一种污染土壤的修复治理装置,其特征在于,所述处理箱(27)的底部内壁上间隔开设有多个安装凹槽,每个安装凹槽内均嵌设有电热板(21)。
