专利号: 2018106371268
申请人: 常熟理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

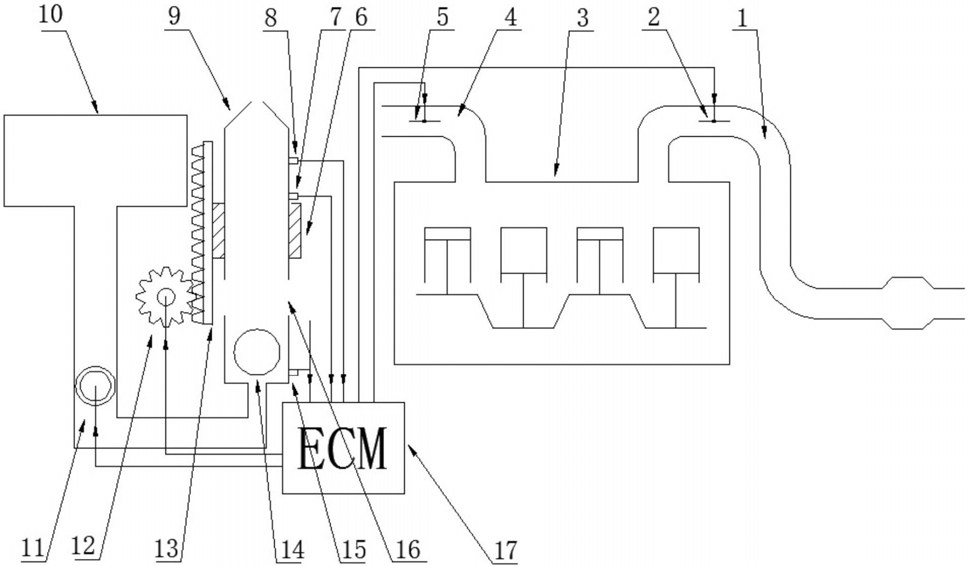

1.一种汽车涉水或泊车内涝时自动避免发动机气缸进水的装置,包括发动机(3)、浮子筒(9)和ECM(17),其特征在于:所述发动机(3)上端两侧分别设有排气管(1)和进气管(4),所述排气管(1)上设有排气管阀门(2),所述进气管(4)上设有进气管阀门(5),所述浮子筒(9)上套有密封圈(6)并与其滑动连接,所述密封圈(6)下方在浮子筒(9)上设有进水口(16),所述密封圈(6)侧端固定有齿条(13),所述齿条(13)与固定在步进电机输出轴上的齿轮(12)啮合,所述浮子筒(9)侧端自下而上依次设有退水水位传感器(15)、预警水位传感器(7)和关闭水位传感器(8),所述预警水位传感器(7)和关闭水位传感器(8)在密封圈(6)上方,所述退水水位传感器(15)在进水口(16)下方,所述浮子筒(9)内部下方设有浮子(14),所述浮子筒(9)下端通过水管与水泵(11)连接,所述水泵(11)与水箱(10)连接,所述排气管阀门(2)、进气管阀门(5)、步进电机和水泵(11)分别通过ECM(17)控制,所述预警水位传感器(7)、关闭水位传感器(8)和退水水位传感器(15)分别与ECM(17)电性连接。

2.根据权利要求1所述的一种汽车涉水或泊车内涝时自动避免发动机气缸进水的装置,其特征在于:所述密封圈(6)的高度大于所述进水口(16)的高度。

3.根据权利要求1所述的一种汽车涉水或泊车内涝时自动避免发动机气缸进水的装置,其特征在于:所述排气管阀门(2)、进气管阀门(5)、步进电机和水泵(11)分别与外接电源电性连接 。

4.根据权利要求1所述的一种汽车涉水或泊车内涝时自动避免发动机气缸进水的装置,其特征在于:所述浮子(14)的直径小于所述浮子筒(9)的直径 。

5.根据权利要求1所述的一种汽车涉水或泊车内涝时自动避免发动机气缸进水的装置,其特征在于:所述水箱(10)上设有注水口和出水口。
