专利号: 2018106380746
申请人: 杭州戬威机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

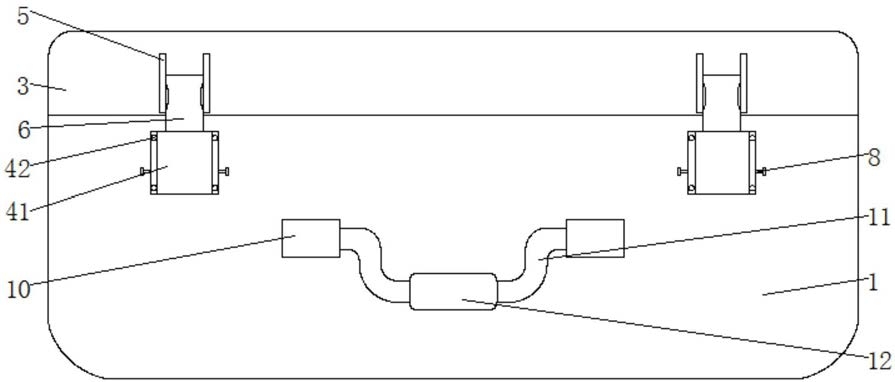

1.一种检测分析仪,包括分析仪本体(1),其特征在于:所述分析仪本体(1)的后侧固定安装有铰链(2),所述铰链(2)的一侧铰接有盖板(3),所述分析仪本体(1)外表面的两侧均焊接有壳体(4),所述盖板(3)外表面的两侧均焊接有滑板(5),且相邻的两个滑板(5)之间滑动连接有连接块(6),所述连接块(6)的两侧均开设有卡槽(7),所述连接块(6)的一侧延伸至壳体(4)的内部,所述壳体(4)内部的两侧均设置有卡紧机构(8),所述卡紧机构(8)包括铰接件(81),所述铰接件(81)的一侧与壳体(4)的内壁焊接,所述铰接件(81)的一端铰接有转动杆(82),所述转动杆(82)的一侧焊接有第一套环(83),所述第一套环(83)的内圈套接有卡紧弹簧(84),所述卡紧弹簧(84)的一端套接有第二套环(85),所述第二套环(85)的一侧与壳体(4)内壁的另一侧焊接,所述转动杆(82)的一端固定连接有第一转轴(86),所述第一转轴(86)的一端铰接有锁紧杆(87),所述锁紧杆(87)的一端与卡槽(7)的内壁卡接,所述锁紧杆(87)的顶部焊接有滑块(88),所述滑块(88)的顶端滑动连接有滑轨(89),所述滑轨(89)的一端与壳体(4)内腔的一侧焊接,所述转动杆(82)的底端铰接有第二转轴(810),所述第二转轴(810)的底部焊接有活动杆(811),所述壳体(4)内腔的底部设置有弹开机构(9)。

2.根据权利要求1所述的一种检测分析仪,其特征在于:所述弹开机构(9)包括固定块(91),所述固定块(91)的外圈套接有连接弹簧(92),所述连接弹簧(92)的顶端与连接块(6)的底部相挤压。

3.根据权利要求2所述的一种检测分析仪,其特征在于:所述固定块(91)的两侧均开设有槽孔(93),所述槽孔(93)的内壁卡接有限位机构(94)。

4.根据权利要求3所述的一种检测分析仪,其特征在于:所述限位机构(94)包括限位杆(941),所述限位杆(941)的一端延伸至固定块(91)的外表面且焊接有滑动板(942),且壳体(4)内腔的另两侧均开设有滑槽(943)。

5.根据权利要求4所述的一种检测分析仪,其特征在于:所述滑动板(942)的一侧与滑槽(943)的内壁滑动连接,且连接弹簧(92)的底端与壳体(4)内腔的底部相接触。

6.根据权利要求1所述的一种检测分析仪,其特征在于:所述活动杆(811)的一端贯穿壳体(4)且延伸至壳体(4)的外表面,且活动杆(811)位于壳体(4)外表面的一端焊接有活动块。

7.根据权利要求1所述的一种检测分析仪,其特征在于:所述分析仪本体(1)外表面的两侧均焊接有套管(10),且两个套管(10)之间卡接有把手(11)。

8.根据权利要求7所述的一种检测分析仪,其特征在于:所述把手(11)的外圈粘接有橡胶圈(12),所述橡胶圈(12)的外圈开设有防滑纹。

9.根据权利要求1所述的一种检测分析仪,其特征在于:所述壳体(4)的前侧设置有封板(41),所述封板(41)外表面的两侧均通过螺钉(42)与壳体(4)的外表面螺纹连接。
