专利号: 2018106384643
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

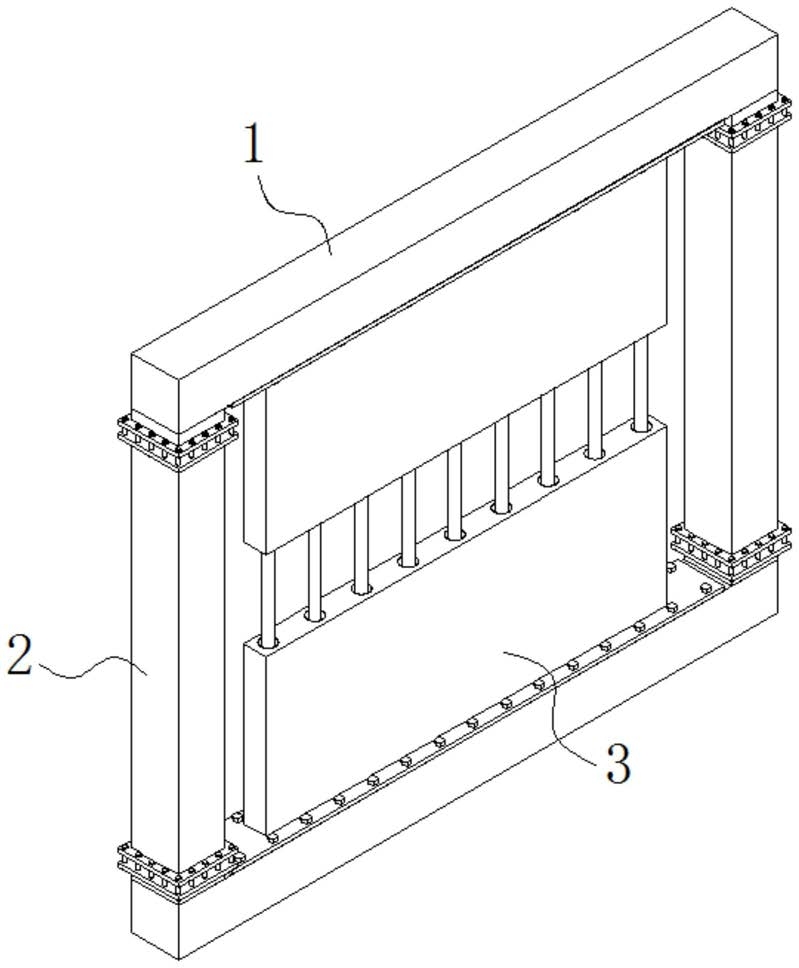

1.一种减震性建筑装配结构,包括横梁(1)和竖梁(2),其特征在于:所述竖梁(2)设置于两横梁(1)之间,两所述横梁(1)一相对表面之间固定有剪力板装置(3);

所述剪力板装置(3)包括第一剪力板(301)和第二剪力板(302),所述第一剪力板(301)和第二剪力板(302)一表面均固定有凸缘板,所述凸缘板通过螺钉与横梁(1)固定,所述第一剪力板(301)一表面阵列设有圆柱盲孔(303),所述第二剪力板(302)一表面固定有剪力杆(304),所述剪力杆(304)一端延伸至圆柱盲孔(303)内部,所述剪力杆(304)表面与圆柱盲孔(303)之间设置有粘弹性阻尼层(305);所述竖梁(2)包括矩形钢套(201),所述矩形钢套(201)两端和横梁(1)表面均设置有法兰连接端口(202),所述法兰连接端口(202)内表面通过锚定钢棒(4)固定有预埋板(5),所述预埋板(5)表面固定有橡胶座(6),所述橡胶座(6)中心为空心圆柱结构,所述橡胶座(6)内部固定有圆环钢板(7)。

2.根据权利要求1所述的一种减震性建筑装配结构,其特征在于,所述矩形钢套(202)内部设置有“工”字条板(203),所述矩形钢套(202)与“工”字条板(203)之间浇铸有混凝土层。

3.根据权利要求1所述的一种减震性建筑装配结构,其特征在于,所述粘弹性阻尼层(305)为沥青和环氧树脂混熔材料。

4.根据权利要求1所述的一种减震性建筑装配结构,其特征在于,所述横梁(1)为钢筋和混凝土浇铸的矩形梁体结构。

5.根据权利要求1所述的一种减震性建筑装配结构,其特征在于,两所述法兰连接端口(202)之间通过螺杆和螺栓连接。

6.根据权利要求1所述的一种减震性建筑装配结构,其特征在于,所述法兰连接端口(202)中间为凹陷结构,两所述法兰连接端口(202)之间间距在5cm-20cm之间。

7.根据权利要求1所述的一种减震性建筑装配结构,其特征在于,所述剪力杆(304)为圆柱形杆,所述剪力杆(304)直径与圆柱盲孔(303)孔径相差10-15cm。

8.根据权利要求1所述的一种减震性建筑装配结构,其特征在于,所述粘弹性阻尼层(305)高度约为圆柱盲孔(303)深度的2/3。
