专利号: 2018106402406
申请人: 王鸳
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

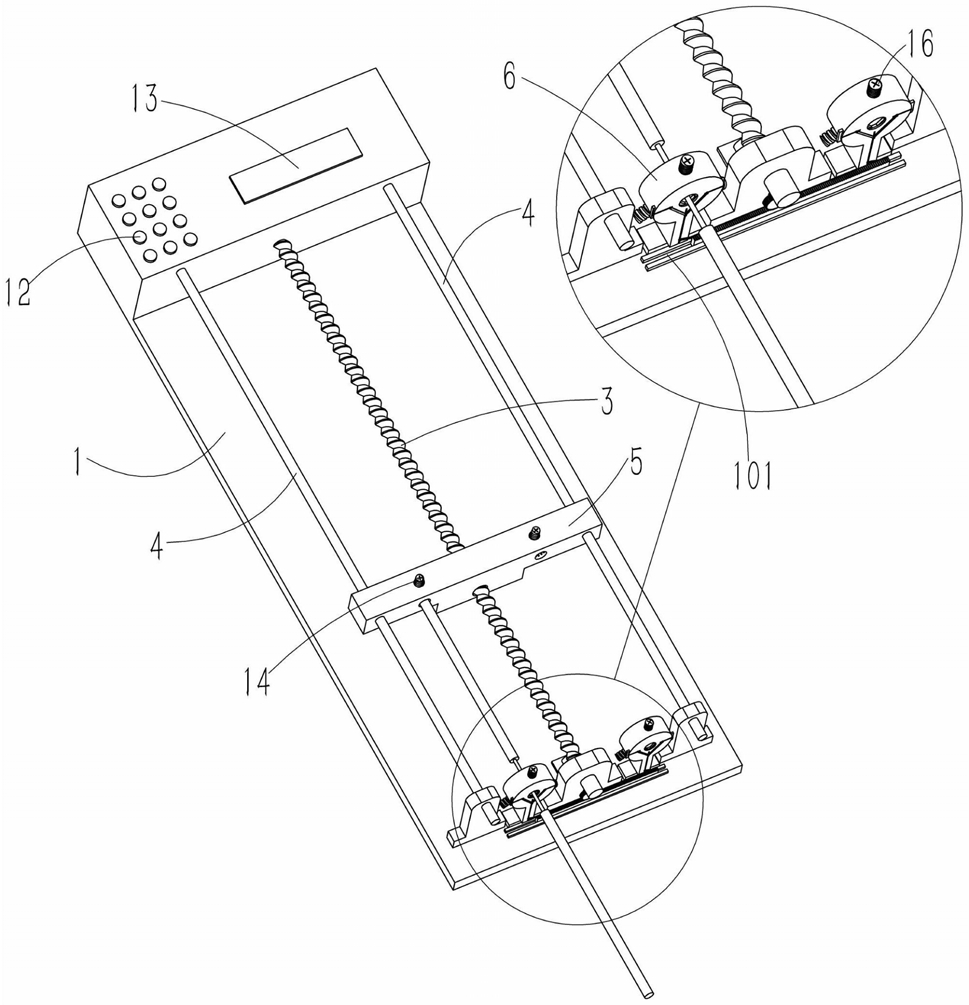

1.一种光缆剥皮装置,其特征在于,包括底座、传动电机、传动螺杆、导杆,所述传动电机安装在所述底座上,所述传动螺杆沿所述底座的长度方向安装在所述底座上,且与所述传动电机同轴连接,所述导杆安装在所述底座上,且与所述传动螺杆平行设置;

所述导杆上滑动连接有滑块,所述滑块与所述传动螺杆螺纹连接,所述滑块上沿所述导杆的长度方向设有两个并排的光缆固定孔;所述滑块上沿竖直方向设有螺纹孔a,且所述螺纹孔a与所述光缆固定孔连通,所述螺纹孔a内安装有光缆定位销;所述光缆固定孔的内侧壁上,以及所述光缆定位销与光缆接触的面上均设有用于固定光缆的尖刺;

所述底座上在所述导杆的一端设有两个剥缆基座,所述剥缆基座上分别设有与所述光缆固定孔同轴的穿缆孔,所述剥缆基座的端面上沿所述穿缆孔的直径方向设有进刀滑槽,所述进刀滑槽水平设置且其内在所述穿缆孔的两侧分别安装有两个刀片;

所述底座上在靠近所述剥缆基座处设有齿条滑槽,所述齿条滑槽内安装有滑动齿条,所述基座上设有与所述滑动齿条配合的伺服电机;

所述剥缆基座上沿竖直方向设有滑槽,所述滑槽内安装有滑杆,所述滑杆一端通过两个连杆分别与所述刀片转动连接,另一端通过中间杆与所述滑动齿条转动连接。

2.根据权利要求1所述光缆剥皮装置,其特征在于,所述底座呈长方体,且其上设有输入键和显示屏,所述输入键用于设置剥缆的相关参数,所述显示屏用于显示剥缆的工作参数。

3.根据权利要求1所述光缆剥皮装置,其特征在于,所述剥缆基座上绕所述穿缆孔的侧面间隔均匀地设有三个螺纹孔b,所述螺纹孔b内安装有滚珠弹簧定位销。

4.根据权利要求3所述光缆剥皮装置,其特征在于,所述滚珠弹簧定位销包括中空的销体,所述销体内设有滚珠,所述滚珠的上部设置有弹簧,所述弹簧通过封头设置在所述销体的内部。

5.根据权利要求1所述光缆剥皮装置,其特征在于,所述刀片的刀口成V字形。
