专利号: 2018106408027
申请人: 嘉兴麦瑞网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

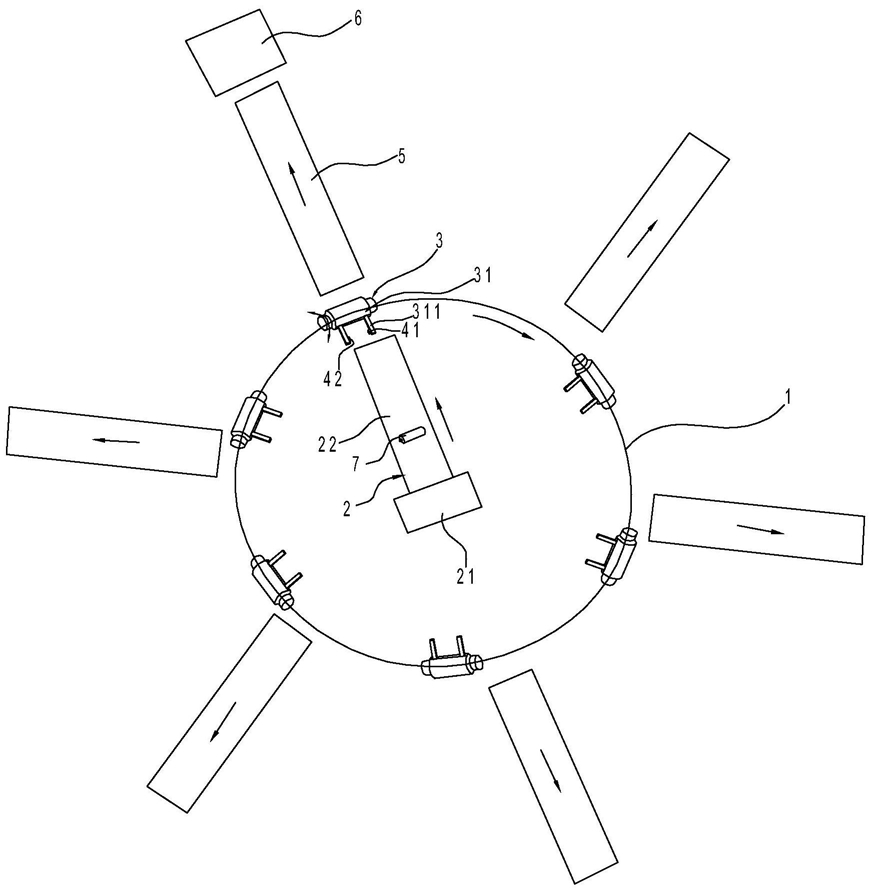

1.一种锂离子电芯分选装置,其特征在于:包括环形导轨(1)、滑动设置于环形导轨(1)之上的多个电性测试机构(3)、设置于环形导轨(1)内侧的落料机构(2)、多个固定设置于环形导轨(1)外部放射状布置的分选输送带(5)、设置于每个分选输送带(5)末端的集料组件(6);落料机构(2)包括落料斗(21)、设置于落料斗(21)下方的落料输送带(22),落料斗(21)的下部形成有竖向布置的排料筒(211),排料筒(211)内竖向设置有螺旋杆(23),螺旋杆(23)的螺距为锂离子电芯(7)的直径尺寸,螺旋杆(23)和排料筒(211)一侧的内壁之间形成电芯通道(212);电性测试机构(3)包括滑动设置于环形导轨(1)之上的滑动组件(32)、转动设置于滑动组件(32)之上的双作用气缸(31)、设置于滑动组件(32)之上的测试器,双作用气缸(31)的两个输出端设置有夹持杆(311),两个夹持杆(311)的相对侧面上设置有第一探针(41)和第二探针(42),第一探针(41)和第二探针(42)分别与测试器电连接;集料组件(6)包括集料台(61)、竖向升降设置于集料台(61)之上的料盒架(62)、放置于料盒架(62)侧面之上的料盒(63)、竖向滑动设置于集料台(61)之上的限料板(64)、与分选输送带(5)出口相对的挡料板(65),集料台(61)上设置有一推料缸(66),推料缸(66)的输出端设置有与限料板(64)相对的推料板(67),限料板(64)、挡料板(65)和推料板(67)形成开口面向分选输送带(5)出口的集料腔(68),在分选输送带(5)的出口处设置有计数感应器(51)。

2.根据权利要求1所述的锂离子电芯分选装置,其特征在于:所述分选输送带(5)和落料输送带(22)的两侧设置有挡板。

3.根据权利要求1所述的锂离子电芯分选装置,其特征在于:所述滑动组件(32)包括支撑板(321)、设置于支撑板(321)下方位于环形导轨(1)内外侧壁之上的导向柱、设置于支撑板(321)之上的驱动电机(322)、设置于驱动电机(322)输出端的减速器(323)、由减速器(323)带动的驱动齿轮,所述环形导轨(1)上设置环形齿条,驱动齿轮啮合于环形齿条之上。

4.根据权利要求3所述的锂离子电芯分选装置,其特征在于:所述双作用气缸(31)转动设置于滑动组件(32)上的方式为,所述支撑板(321)上设置有旋转缸(33),双作用气缸(31)设置于旋转缸(33)的输出端。

5.根据权利要求1所述的锂离子电芯分选装置,其特征在于:所述双作用气缸(31)上位于两个输出端之间设置有一限位感应杆,限位感应杆的长度为一个锂离子电芯(7)的长度。
