专利号: 201810640821X
申请人: 台州禾墨装饰设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

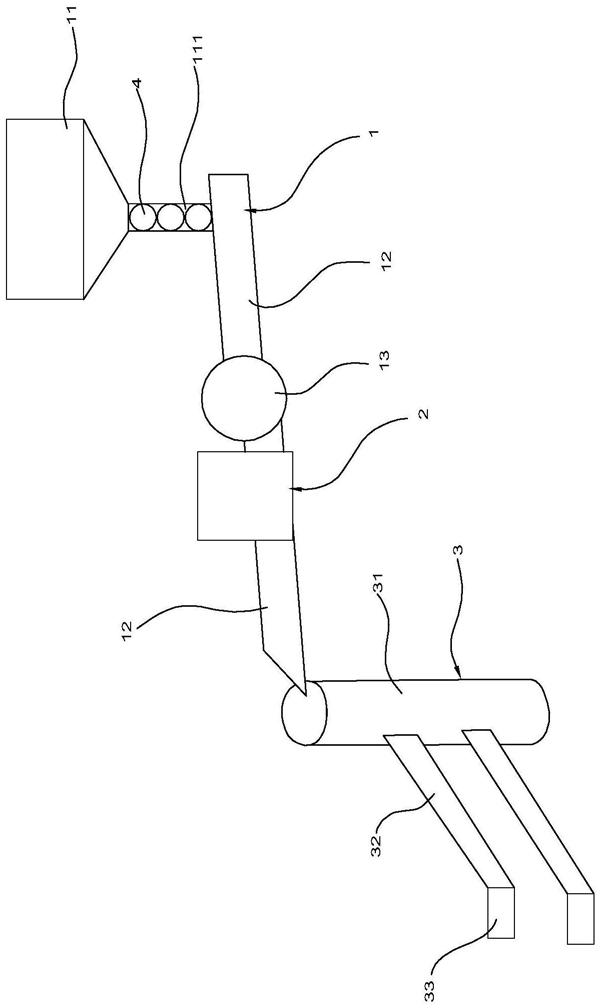

1.一种锂电池电芯分选装置,包括落料机构(1)、电性测试机构(2)和分选机构(3),其特征在于:所述落料机构(1)包括落料斗(11)、设置于落料斗(11)下方的输送带(12),落料斗(11)的下部形成有竖向布置的排料筒(111),排料筒(111)内竖向设置有螺旋杆(112),螺旋杆(112)的螺距为锂电池电芯(4)的直径尺寸,螺旋杆(112)和排料筒(111)一侧的内壁之间形成电芯通道(113),输送带(12)的中端设置有一转盘(13),转盘(13)上周向形成有多个用于吸纳锂电池电芯(4)的凹槽(131);

电性测试机构(2)与转盘(13)接壤,电性测试机构(2)包括一倾斜布置的底座(21)、第一探针(241)、第二探针(242)、第一探针座(231)和第二探针座(232),第一探针座(231)和第二探针座(232)相对设置于底座(21)之上,第一探针(241)设置于第一探针座(231)之上,第二探针(242)设置于第二探针座(232)之上,在底座(21)上位于第一探针座(231)和第二探针座(232)之间设置有电池定位槽(211),在底座(21)上位于电池定位槽(211)的下方设置有电磁铁(22);

分选机构(3)设置于输送带(12)的末端,分选机构(3)包括竖向布置的分选筒(31),分选筒(31)的上端与输送带(12)的末端接壤,分选筒(31)上竖向连通有多个分选通道(32),每个分选通道(32)用于收集对应相应电性数值区间的锂电池电芯(4),每个分选通道(32)上部与分选筒(31)连接处滑动设置有接料板(322),接料板(322)与一接料缸连接,每个分选通道(32)下部设置有集料组件(33),集料组件(33)包括集料台(331)、竖向升降设置于集料台(331)之上的料盒架(332)、放置于料盒架(332)侧面之上的料盒(333)、竖向滑动设置于集料台(331)之上的限料板(334)、与分选通道(32)出口相对的挡料板(336),集料台(331)上设置有一推料缸(337),推料缸(337)的输出端设置有与限料板(334)相对的推料板(338),限料板(334)、挡料板(336)和推料板(338)形成开口面向分选通道(32)出口的集料腔(335),在分选通道(32)的出口处设置有计数感应器(321)。

2.根据权利要求1所述的锂电池电芯分选装置,其特征在于:所述第一探针(241)滑动设置于第一探针座(231)之上,所述第二探针(242)滑动设置于第二探针座(232)之上。

3.根据权利要求2所述的锂电池电芯分选装置,其特征在于:所述底座(21)上位于电池定位槽(211)处设置有弹片(212)。

4.根据权利要求1所述的锂电池电芯分选装置,其特征在于:所述分选筒(31)外壁的横截面为方形,分选筒(31)内壁只允许一个锂电池电芯(4)通过。

5.根据权利要求1所述的锂电池电芯分选装置,其特征在于:所述分选通道(32)周向设置于分选筒(31)的外壁之上,各个分选通道(32)在不同的高度。
