专利号: 2018106457184
申请人: 叶长青
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

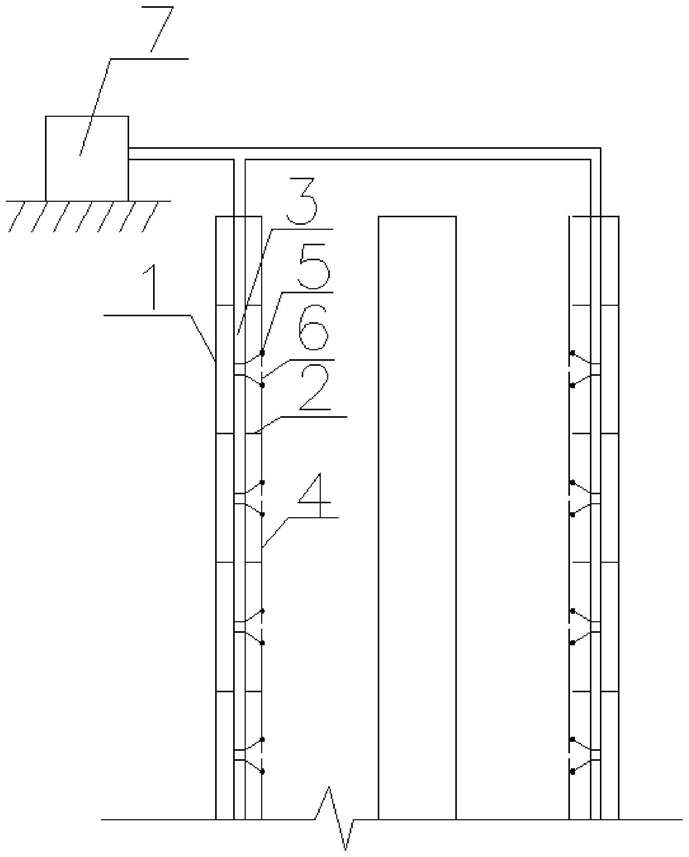

1.一种拔桩施工方法,其特征是在需要拔除桩的外围设置松土钢罩,松土钢罩与空压机连接,松土钢罩设置喷气孔,在拔桩过程中空压机产生高压气,喷气孔喷射出高压气,高压气会扰动桩周围土体;拔除过程要连续作业,防止桩周土因间歇而固结;松土钢罩采用圆形或者方形,圆形直径为1~1.4m,方形边长为1~1.6m,松土钢罩包括外侧钢板、钢加劲肋、进气管、内侧钢板、活动百页、活动门,外侧钢板和内侧钢板厚度均为10~12mm,外侧钢板和内侧钢板之间设置钢加劲肋,钢加劲肋厚度为12~15mm,钢加劲肋设置间距为300~500mm,进气管采用内径为20~30mm的硬塑管,进气管每隔300~400mm竖向距离设置一排喷气孔,每排喷气孔中相邻喷气孔横向距离为200~300mm,上下喷气孔交错排列布置,喷气孔直径为2~4mm;

在喷气孔与内侧钢板之间设置封闭的棱台,棱台顶部为喷气孔,棱台侧边采用小钢板焊接而成,棱台与内侧钢板交接位置设置活动百页,活动门通过销钉与活动百页连接,当进气管注入高压气时,高压气通过棱台进行扩散,活动门会自动打开,高压气对外部土体产生扰动;当进气管不再注入高压气时,活动门会自动回落;高压空气应缓慢降压,不得将高压空气突然停止,防止造成瞬时负压,活动门来不及回落而在空腔内涌入泥土;

在需要拔除桩顶部设置钢吊板,桩拔除后桩孔采用粘土进行填塞;

钢吊板厚度为20~25mm,钢吊板上部设置三个或四个吊点,当拔除力小于300kN时采用三个吊点,吊点布置成等边三角形,当拔除力大于等于300kN时采用四个吊点,吊点布置成正方形。
