专利号: 2018106481840
申请人: 湖州国峰智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

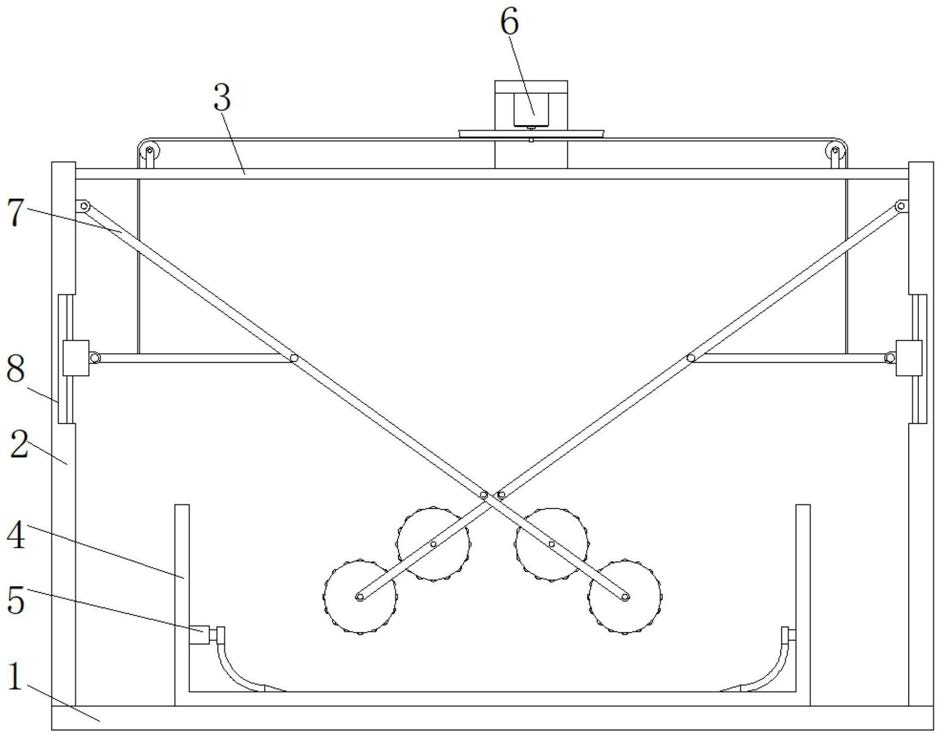

1.一种基于往复二次锤击作用力的糍粑加工装置,包括底板(1),其特征在于:所述底板(1)顶部的左右两侧固定连接有侧板(2),侧板(2)的顶部固定连接有顶板(3),底板(1)的顶部固定连接有压制筒(4),压制筒(4)内壁的左右两侧设置有左右缓冲挤压机构(5),两个侧板(2)之间开设有槽口(8),槽口(8)的内壁上和顶板(3)之间设置有偏心轮旋转机构(6),两侧侧板(2)相靠近的一侧均设置有往复二次锤击机构(7),且往复二次锤击机构(7)位于槽口(8)的上方,往复二次锤击机构(7)与偏心轮旋转机构(6)相连接;

所述左右缓冲挤压机构(5)包括固定连接在压制筒(4)内壁上的固定杆(501),固定杆(501)的远离压制筒(4)的一端开设有圆槽(502),圆槽(502)的内壁上固定连接有压缩弹簧(503),压缩弹簧(503)的另一端固定连接有压缩杆(504),且压缩杆(504)的另一端固定连接有竖板(505),竖板(505)的底部固定连接有四分之一弧形板(506),且四分之一弧形板(506)的另一端固定连有倾斜铲板(507),倾斜铲板(507)的底部与压制筒(4)之间搭接;

所述偏心轮旋转机构(6)包括固定连接在顶板(3)顶部中心处的L型板(601),偏心轮旋转机构(6)还包括固定连接在槽口(8)内壁顶部和底部之间的滑杆(611),L型板(601)上方的下表面上固定连接有三相异步电机(602),三相异步电机(602)底部的输出端通过平键固定连接有转轴A(603),转轴A(603)的底部固定连接有偏心圆板(604),且偏心圆板(604)的中心处与转轴A(603)之间的距离为3厘米,偏心圆板(604)底部的正面处开设有四分之三球形槽(605),四分之三球形槽(605)的内壁上活动连接有橡胶球(606),橡胶球(606)的底部固定连接有移动杆(607),移动杆(607)的左右两侧均固定连接有固定圆环(608),固定圆环(608)的表面上固定连接有金属绳(609),且金属绳(609)的另一端通过定滑轮并贯穿顶板(3)固定连接有连杆A(610),滑杆(611)的表面上活动连接有滑块(612),两侧的滑块(612)相靠近的一端通过万向轴A(613)与连杆A(610)固定连接,连杆A(610)的另一端的正面活动连接有活动销轴(614);

所述往复二次锤击机构(7)包括固定连接在两个侧板(2)相互靠近的万向轴B(701),万向轴B(701)的表面上活动连接有连杆B(702),连杆B(702)的背面与活动销轴(614)活动连接,且连杆B(702)的另一端通过连接轴(703)活动连接有连杆C(704),连杆C(704)的长度为连杆B(703)长度的四分之一,连杆C(704)顶部的正面活动连接有两组转杆(705),转杆(705)的表面上固定连接有锤击圆筒(706),锤击圆筒(706)为实心状,且锤击圆筒(706)的表面上开设有多组环槽(707),环槽(707)的内壁上活动连接有若干个活动轴(708),活动轴(708)的表面上固定连接有橡胶圆板(709);

所述倾斜铲板(507)与水平面之间的夹角为10‑20°;

所述倾斜铲板(507)为锯齿状设置;

所述锤击圆筒(706)位于压制筒(4)的内部;

所述环槽(707)的数量为5‑10组,且相邻的两个环槽(707)之间均以3厘米等距设置;

所述锤击圆筒(706)的数量为四个,且两个锤击圆筒(706)为一组,每组的两个锤击圆筒(706)之间的距离为5‑10公分。
