专利号: 201810648637X
申请人: 陶爱珍
专利类型:发明专利
专利状态:授权未缴费
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

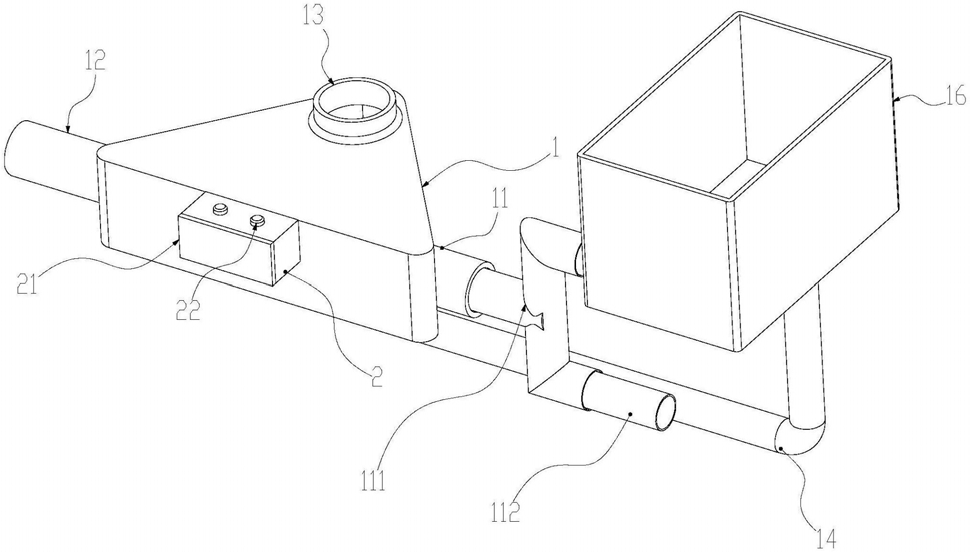

1.一种循环常温数控阀,其特征在于:包括阀体(1)、数控箱体(2)、电机(3)、控制器(5)、调节阀芯(4)、温度检测器(7)和调节旋码(6);

所述阀体由热进水端(12)、冷进水端(11)、调节出水端(14)和出水端(13)组成;

所述调节阀芯(4)位于热进水端(12)和冷进水端(11)之间,且其表面设有调节齿;

所述调节旋码(6)表面设有旋转调节齿,所述旋转调节齿和调节齿之间相互匹配;

所述电机(3)的输出端和调节旋码(6)契合固定,所述调节旋码(6)通过电机(3)旋转带动,所述调节旋码(6)旋转带动调节阀芯(4),所述调节阀芯(4)相对于热进水端(12)和冷进水端(11)之间轴向往复运动;

所述电机(3)和控制器(5)位于数控箱体(2)内;

所述温度检测器(7)位于阀体(1)内,所述电机(3)和温度检测器(7)皆和控制器(5)电性连接;

所述阀体(1)内还设有阀芯固定座(15),所述调节阀芯(4)活动固定于阀芯固定座(15)内;

所述的调节出水端(14)上还设有精准调节电控阀(a),所述精准调节电控阀(a)和控制器(5)电性连接,所述调节出水端(14)的另一端还连接设有蓄水箱(16),所述蓄水线(16)内设有蓄水出水管(161),所述蓄水出水管(161)另一端还连接设有水泵(162),所述水泵(162)另一端的蓄水出水管(161)连接设有切换阀(111),所述切换阀(111)的输出端套接与冷进水端(11),所述切换阀(111)的另一个输入端上连接设有冷水管(112),所述切换阀(111)和水泵(162)分别与控制器(5)电性连接。

2.根据权利要求1所述的一种循环常温数控阀,其特征在于:所述数控箱体(2)内还设有信号接收发送器(8),所述信号接收发送器(8)和控制器(5)电性连接。

3.根据权利要求2所述的一种循环常温数控阀,其特征在于:所述调节阀芯(4)和调节旋码(6)采用蜗轮蜗杆的传动方式。

4.根据权利要求3所述的一种循环常温数控阀,其特征在于:所述调节阀芯(4)的两端设有调节斜面;所述调节斜面其与调节阀芯(4)的中心轴之间的夹角,朝调节阀芯(4)中心方位,其角度大于0度,小于90度。

5.根据权利要求4所述的一种循环常温数控阀,其特征在于:所述调节阀芯(4)两端设有与调节斜面相匹配的调节密封套。

6.根据权利要求5所述的一种循环常温数控阀,其特征在于:所述调节阀芯(4)的外径和热进水端(12)、冷进水端(11)的内径相互匹配,所述调节阀芯(4)套接与热进水端(12)、冷进水端(11)的内径之内,且所述调节斜面和热进水端(12)、冷进水端(11)的口径之间形成出水腔,所述出水腔的大小随调节斜面与热进水端(12)、冷进水端(11)的配合深浅度变化,所述一侧的调节斜面和热进水端(12)的出水腔开口变大,则另一侧的调节斜面和冷水端(12)的出水腔开口则会变小。

7.根据权利要求6所述的一种循环常温数控阀,其特征在于:所述数控箱体(2)的表面还设有触控显示屏(21),所述触控显示屏(21)和控制器(5)电性连接。

8.根据权利要求7所述的一种循环常温数控阀,其特征在于:所述数控箱体(2)的上方设有调节按钮(22),所述调节按钮(22)和控制器(5)电性连接。

9.根据权利要求8所述的一种循环常温数控阀,其特征在于:所述电机(3)和阀体(1)之间还设有密封圈(9)。

10.根据权利要求1 9任一所述的一种循环常温数控阀,其特征在于:所述蓄水箱(16)~内设有水位检测器(b),所述水位检测器(b)和控制器(5)电性连接。
