1.一种海藻酸钠海绵的疏水改性方法，其特征在于：包括，将海藻酸钠海绵先浸泡在钙离子溶液中，之后浸泡在锆离子溶液中，得到改性的海藻酸钠海绵。

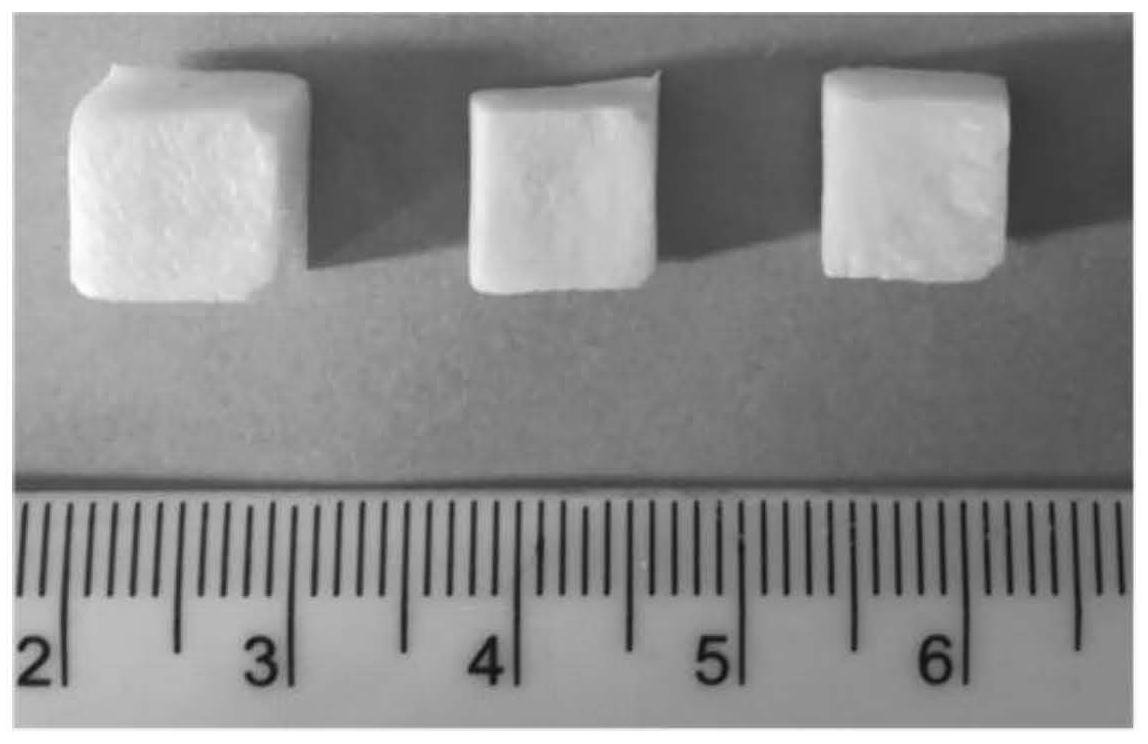

2.如权利要求1所述的海藻酸钠海绵的疏水改性方法，其特征在于：所述海藻酸钠海绵，其是将1g海藻酸钠溶液溶于25mL水中，将溶液倒入1.0×1.0×1.0cm3模块中制得。

3.如权利要求1或2所述的海藻酸钠海绵的疏水改性方法，其特征在于：所述锆离子，包括氧氯化锆，所述浸泡在锆离子溶液中，浸泡时间为2～8h。

4.如权利要求3所述的海藻酸钠海绵的疏水改性方法，其特征在于：所述氧氯化锆的浓度为1wt％～5wt％。

5.如权利要求1、2或4任一所述的海藻酸钠海绵的疏水改性方法，其特征在于：所述钙离子，包括氯化钙，所述氯化钙的浓度为1wt％～5wt％。

6.如权利要求5所述的海藻酸钠海绵的疏水改性方法，其特征在于：所述浸泡在钙离子溶液中，浸泡时间为2～8h。

7.如权利要求1、2、4或6任一所述的海藻酸钠海绵的疏水改性方法，其特征在于：还包括，浸泡在锆离子溶液中后，经过洗涤、烘干，得到改性的海藻酸钠海绵；其中，所述烘干，温度为60～100℃。

8.权利要求1～7任一所述的海藻酸钠海绵的疏水改性方法得到的海藻酸钠海绵，其特征在于：所述海藻酸钠海绵，水润湿角为138.2°-143.8°，孔隙率为81.8％。

9.权利要求1～8任一所述的蜜胺海绵作为油类吸附剂或油水分离材料的应用。

10.如权利要求9所述的应用，其特征在于：所述油类吸附剂，其中，所述油类包括正己烷、环己烷、甲苯、丙酮、石蜡油、豆油、氯仿、二甲基甲酰胺、四氯化碳或乙醇中的一种或几种，所述油水吸附剂，其中，所述油包括正己烷、环己烷、甲苯、丙酮、石蜡油、豆油、氯仿、二甲基甲酰胺、四氯化碳或乙醇中的一种或几种。
