专利号: 2018106519532
申请人: 义乌市研创工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

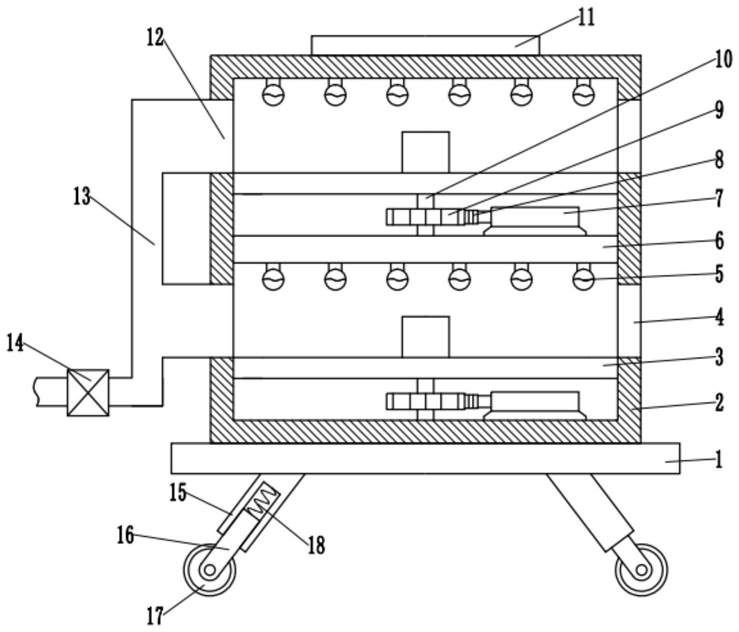

1.一种用于化学物供料器的化学物储器,其特征在于,包括底座(1)和存储器本体(2);

所述存储器本体(2)固定安装在底座(1)上,存储器本体(2)的内部固定安装有隔板(6),隔板(6)将存储器本体(2)的内部分为两个相同的存储腔;所述存储腔的内部转动安装有转轴(10),转轴(10)上固定安装有圆齿轮(9),存储腔内部位于圆齿轮(9)的后侧还固定安装有气缸(7),气缸(7)的伸缩端固定安装有齿条(8),齿条(8)与圆齿轮(9)啮合;所述转轴(10)的上端固定安装有转盘(3),转盘(3)上的中间位置固定安装有安装柱(20),转盘(3)上位于安装柱(20)的四周对称固定安装有若干分隔板(19),分隔板(19)将转盘(3)分为多个存储区域;所述安装柱(20)的外侧位于两个分隔板(19)之间固定安装有电动推杆(21),电动推杆(21)的伸缩端固定安装有第一推板(22),第一推板(22)的左右两侧对称开设有两个滑槽(23),滑槽(23)的内部滑动安装有第二推板(25),第二推板(25)的一端通过第二弹簧(24)与滑槽(23)固定连接;所述存储器本体(2)的左右两侧外壁上位对称开设有进料口(4)和出料口(12)。

2.根据权利要求1所述的用于化学物供料器的化学物储器,其特征在于,所述存储器本体(2)为内部中空的圆柱形箱体结构。

3.根据权利要求1所述的用于化学物供料器的化学物储器,其特征在于,所述转盘(3)是与存储器本体(2)直径相同的圆盘结构。

4.根据权利要求1所述的用于化学物供料器的化学物储器,其特征在于,所述出料口(12)连通有多通管(13),多通管(13)与供料器连通。

5.根据权利要求4所述的用于化学物供料器的化学物储器,其特征在于,所述多通管(13)上设置有电磁阀(14)。

6.根据权利要求1所述的用于化学物供料器的化学物储器,其特征在于,所述存储腔的内部还固定安装有若干紫外线灯(5)。

7.根据权利要求6所述的用于化学物供料器的化学物储器,其特征在于,所述存储器本体(2)的顶部固定安装有PLC控制装置(11),所述PLC控制装置(11)电性连接电动推杆(21)和紫外线灯(5),PLC控制装置(11)的具体型号为西门子PLC S7-200。

8.根据权利要求1所述的用于化学物供料器的化学物储器,其特征在于,所述底座(1)的四角处均固定安装有支腿(15),支腿(15)的下侧滑动安装有滑杆(16)。

9.根据权利要求8所述的用于化学物供料器的化学物储器,其特征在于,所述滑杆(16)的一端通过第一弹簧(18)与支腿(15)固定连接,滑杆(16)的另一端转动安装有脚轮(17)。
