1.一种空心球结构氧化镍/氧化铜复合纳米材料的制备方法，其特征在于，包括以下步骤：A、将镍盐和二价铜盐溶解在溶剂中，获得溶液a；

B、向步骤A形成的溶液a中依次加入高分子辅助试剂和尿素，搅拌至两者完全溶解，得到溶液b；

C、将溶液b转移至聚四氟乙烯内衬的反应釜中，将反应釜密闭后进行水热反应，反应结束后将分离溶液与产物，将分离所得产物进一步清洗、干燥；

D、将步骤C所得干燥后的产物进一步进行煅烧，煅烧结束后即得空心球结构氧化镍/氧化铜复合纳米材料；

步骤B中，所述高分子辅助试剂为聚乙烯吡咯烷酮；

步骤C中，所述水热反应的温度和时间分别为80～140℃、8～12小时；

步骤D中，所述煅烧指的是由室温升温至700～800℃后，煅烧3～5小时。

2.根据权利要求1所述的制备方法，其特征在于，步骤A中，所述镍盐为含结晶水或不含结晶水的镍的硝酸盐、硫酸盐、氯化盐、乙酸盐中的一种或多种；所述二价铜盐为含结晶水或不含结晶水的二价铜的硝酸盐、硫酸盐、氯化盐、乙酸盐中的一种或多种。

3.根据权利要求1或2所述的制备方法，其特征在于，步骤A中，所述镍盐、二价铜盐分别为六水合硝酸镍、三水合硝酸铜。

4.根据权利要求1所述的制备方法，其特征在于，步骤A中，所述镍盐和二价铜盐中的Ni2+、Cu2+的物质的量之比为1:1～1.5，Ni2+在溶剂中的浓度为20-27mmol/L。

5.根据权利要求1或4所述的制备方法，其特征在于，步骤A中，所述溶剂为去离子水，或去离子水与乙二醇按照体积比1～2:1组成的混合液。

6.根据权利要求1所述的制备方法，其特征在于，步骤B中，所述高分子辅助试剂、尿素与步骤A中所述的溶剂的比值为13～40g：16～25g：1L。

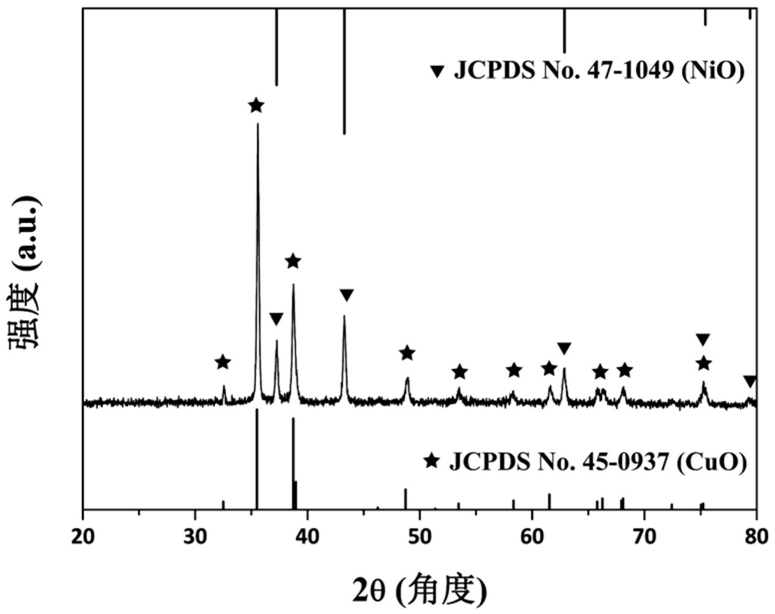

7.根据权利要求1-6任意一项所述的制备方法制备得到的空心球结构氧化镍/氧化铜复合纳米材料。
