专利号: 2018106557040
申请人: 皖南医学院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

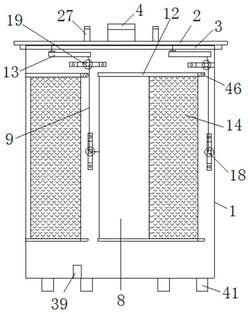

1.一种灭菌干燥用桶,包括内桶,其特征在于:所述内桶包括内桶体、内桶静止盖和内桶转动盖,内桶转动盖通过内桶静止盖与内桶体连接,内桶转动盖通过转动开闭内桶静止盖的第一通风口,所述灭菌干燥用桶还包括侧门、钢丝绳和通过内桶转动盖的转动带动钢丝绳传动拉伸侧门进行开闭内桶体侧壁的侧通风口的连动开门执行机构;

所述连动开门执行机构包括第一挂钩、导向滑动环、设于内桶体侧壁的滑槽、导向槽、第一滑轮组和设于滑槽内且可复位的弹性伸缩机构,所述第一挂钩设于内桶转动盖的外侧边,第一挂钩通过置于导向槽内的导向滑动环与穿过第一滑轮组的钢丝绳一端连接,钢丝绳的另一端与侧门的一侧边连接,侧门的对向另一侧边与弹性伸缩机构连接,所述侧门通过钢丝绳拉伸传动及弹性伸缩机构的形变复位沿滑槽来回运动;

所述导向滑动环包括基体和设于基体上可与第一挂钩扣合连接的环扣结构,所述基体的底端侧面为圆弧状侧面,所述基体可沿导向槽来回运动,所述钢丝绳的一端穿过导向槽的底端槽口与基体连接;

所述内桶体侧壁的侧通风口上下两侧均设置所述滑槽,所述弹性伸缩机构为复位弹簧,复位弹簧的两端分别与侧门和滑槽的末端连接;

所述内桶静止盖的顶端面周向方向均布有多个第一通风口,且内桶静止盖上的多个第一通风口均设有第一滤网,所述内桶转动盖的顶端面周向方向均布有多个第二通风口,通过转动内桶转动盖使第一通风口与第二通风口对齐或错开。

2.根据权利要求1所述灭菌干燥用桶,其特征在于:所述第一挂钩包括固定段和扣合段,扣合段为弧形连接段,弧形连接段与固定段连接,所述基体的圆弧状侧面包括一体成型的第一圆弧侧面和第二圆弧侧面,第一圆弧侧面的圆弧半径大于第二圆弧侧面的圆弧半径。

3.根据权利要求1所述灭菌干燥用桶,其特征在于:所述基体的两侧面均设有外凸起结构。

4.根据权利要求1所述灭菌干燥用桶,其特征在于:所述滑轮组包括下滑轮和设于导向槽底端且位于下滑轮正上方的上滑轮,所述下滑轮设于内桶体侧壁中部,侧门通过钢丝绳依次绕下滑轮和上滑轮与置于导向槽内的导向滑动环底端连接。

5.根据权利要求1‑4任一项所述灭菌干燥用桶,其特征在于:所述内桶体的侧壁的周向方向均布有多个侧通风口,所述灭菌干燥用桶包括多个开闭侧通风口的连动开门执行机构。

6.根据权利要求5所述灭菌干燥用桶,其特征在于:所述侧通风口设有第二滤网。
