专利号: 201810657598X
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

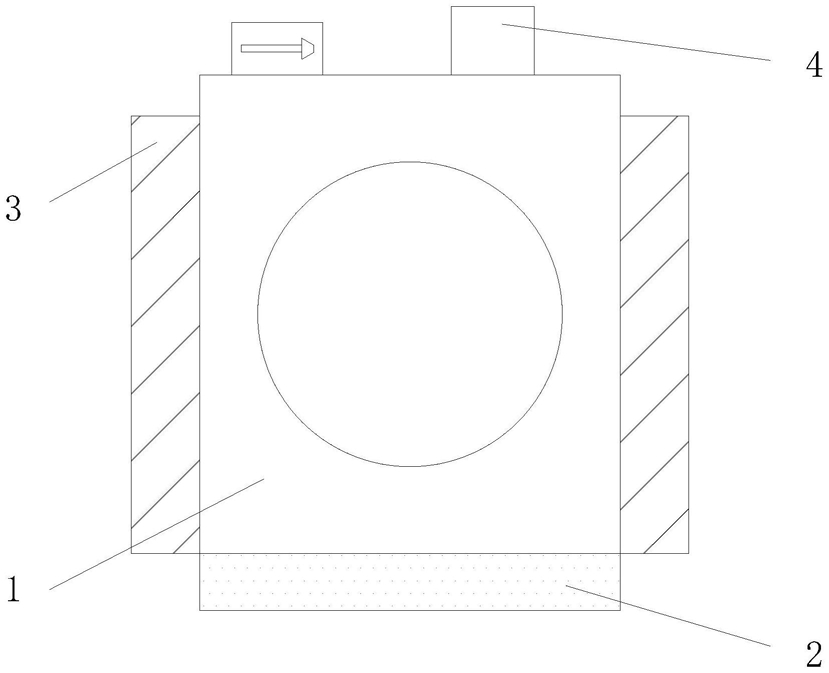

1.一种英语教学用扩音器,包括扩音器本体(1),其特征在于:所述扩音器本体(1)顶部的右侧固定连接有接口(4),所述接口(4)内侧两侧的前方和后方均固定连接有第一伸缩杆(6),所述接口(4)内侧一侧两侧第一伸缩杆(6)的尾部分别与连接板(7)的一端相连接,所述连接板(7)的另一端固定连接有海绵块(8),所述接口(4)的内侧绕圆周固定连接有橡胶环(9),所述橡胶环(9)位于海绵块(8)的上方,所述橡胶环(9)顶部的两侧均固定连接有第一弹簧(10),两个所述第一弹簧(10)的尾部分别与连接环(11)的底部相连接,所述连接环(11)的外侧与接口(4)的内侧相接触,所述连接环(11)内侧的下方绕圆周固定连接有圆环(12),所述圆环(12)的底部绕圆周固定连接有橡胶筒(13),所述橡胶筒(13)的内壁绕圆周固定连接有海绵圈(14),所述海绵圈(14)的顶部与圆环(12)的底部相连接,所述连接环(11)内腔靠近圆环(12)一侧的上方固定连接有伸缩板(15),所述伸缩板(15)远离圆环(12)的一侧固定连接有固定板(16),所述固定板(16)的底部固定连接有推杆(17),两个所述推杆(17)靠近橡胶筒(13)的一侧分别活动贯穿连接环(11)内腔靠近橡胶筒(13)的一侧,且延伸至连接环(11)的内侧,所述推杆(17)靠近橡胶筒(13)的一侧固定连接有橡胶弯板(18),两个所述橡胶弯板(18)的底部分别与圆环(12)的顶部相接触,所述橡胶环(9)顶部的两侧均固定连接有斜块(19),两个所述第一弹簧(10)分别位于两个斜块(19)之间,两个所述斜块(19)的顶部分别活动贯穿连接环(11)的底部,且延伸至连接环(11)的内部,所述连接环(11)内腔顶部的两侧均固定连接有竖板(20),所述竖板(20)的底部活动贯穿斜块(19)的顶部,且延伸至斜块(19)的外部,两个所述竖板(20)的底部分别活动贯穿橡胶环(9)的顶部,且延伸至橡胶环(9)的外部,所述竖板(20)靠近海绵块(8)一侧的下方固定连接有凸块(21),所述橡胶环(9)内侧两侧的上方均固定连接有第二弹簧(22),所述第二弹簧(22)的尾部固定连接有半圆板(23),所述半圆板(23)远离海绵圈(14)的一侧固定连接有拉绳(24),两个所述拉绳(24)的尾部分别活动贯穿橡胶环(9)的内侧,且延伸至橡胶环(9)的外部,两个所述拉绳(24)的尾部分别与连接环(11)的底部相连接,所述半圆板(23)内侧的中部固定连接有第二伸缩杆(25),所述第二伸缩杆(25)的尾部固定连接有海绵弯板(26),所述半圆板(23)内腔靠近海绵弯板(26)的一侧通过滑槽滑动连接有滑块(27),所述滑块(27)远离海绵弯板(26)的一侧固定连接有框体(28),所述框体(28)的内侧固定连接有第一吸铁石(29),所述框体(28)的顶部固定连接有钢丝绳(30),两个所述钢丝绳(30)的尾部分别活动贯穿半圆板(23)内腔靠近海绵弯板(26)的一侧,且延伸至半圆板(23)的内侧,所述钢丝绳(30)的尾部与海绵弯板(26)外侧的中部相连接,所述半圆板(23)内腔的两侧通过轴承均活动连接有滚轮(31),所述滚轮(31)的顶部与钢丝绳(30)的中部相接触,所述橡胶环(9)内侧两侧的下方均固定连接有第二吸铁石(32),所述扩音器本体(1)的背面固定连接有卡板(33)。

2.根据权利要求1所述的一种英语教学用扩音器,其特征在于:所述扩音器本体(1)的底部固定连接有海绵垫(2),所述扩音器本体(1)的两侧均固定连接有连接块(3),所述连接块(3)的顶部等距离开设有圆孔。

3.根据权利要求1所述的一种英语教学用扩音器,其特征在于:所述接口(4)内侧的上方绕圆周固定连接有软绵圈(5),所述软绵圈(5)的内侧绕圆周等距离固定连接有橡胶凸点。

4.根据权利要求1所述的一种英语教学用扩音器,其特征在于:所述第二吸铁石(32)的顶部固定连接有隔离板。

5.根据权利要求1所述的一种英语教学用扩音器,其特征在于:所述橡胶环(9)内腔靠近第二弹簧(22)的一侧固定连接有限位筒,所述拉绳(24)的尾部活动贯穿限位筒的内侧,且延伸至限位筒的外部。
