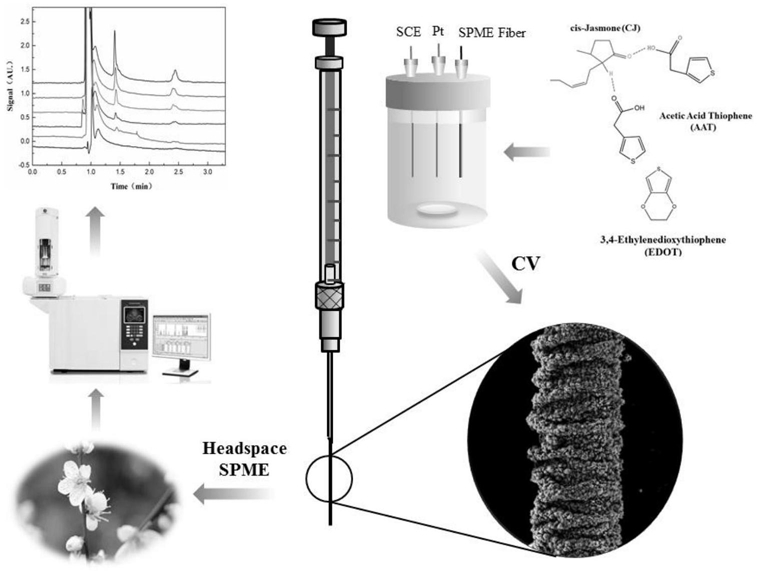

1.一种顺式-茉莉酮分子印迹聚合物涂层的制备方法，其特征在于：所述制备方法的具体步骤包括：步骤1、以顺式-茉莉酮作为模板分子，加入功能单体噻吩-3-乙酸和溶剂乙腈，超声溶解均匀后，预聚合即得到预聚合溶液；取纯化后的交联剂3，4-乙烯二氧噻吩在对甲基苯磺酸和十二烷基硫酸钠作用下充分溶解，然后加入上述预聚合溶液，超声混合均匀，形成澄清透明的电解液；

步骤2、将三电极体系浸入上述配好的电解液中，采用循环伏安法（CV）在不锈钢丝上电沉积得到印迹涂层；

步骤3、将所述步骤2中聚合好的印迹涂层淋洗后浸入Na2HPO4甲醇溶液，采用CV法除去印迹涂层中的模板分子；

步骤4、制备好的印迹涂层经淋洗后晾干，然后进行老化，即得到顺式-茉莉酮分子印迹聚合物涂层。

2.如权利要求1所述的顺式-茉莉酮分子印迹聚合物涂层的制备方法，所述步骤1中的预聚合时间为40min，所述模板分子、功能单体、交联剂、溶剂四者的摩尔比分别为1：2：2：

22。

3.如权利要求1所述的顺式-茉莉酮分子印迹聚合物涂层的制备方法，其特征在于，所述步骤2中，扫描电位是-0.2 1.2 V，扫速为30 mV s-1，扫描圈数为20圈。

~

4.如权利要求1所述的顺式-茉莉酮分子印迹聚合物涂层的制备方法，其特征在于，所述步骤3中聚合好的印迹涂层用超纯水淋洗后浸入浓度为0.1 mol L-1 Na2HPO4甲醇溶液。

5.如权利要求1所述的顺式-茉莉酮分子印迹聚合物涂层的制备方法，其特征在于，所述步骤3中采用CV法除去印迹涂层中的模板分子，扫描电位为-0.2 0.8 V，扫速为100 mV ~s-1，扫描圈数为10圈。

6.如权利要求1所述的顺式-茉莉酮分子印迹聚合物涂层的制备方法，其特征在于，所述步骤4中制备好的印迹涂层经超纯水淋洗后在室温下自然晾干，然后置于管式电炉内，在N2保护下进行老化，老化温度为250 ℃，时间120 min。

7.权利要求1-6任一所述方法制备得到的顺式-茉莉酮分子印迹聚合物涂层。

8.权利要求7所述的顺式-茉莉酮分子印迹聚合物涂层在植物组织中茉莉酸类植物激素的分析检测中的用途。
