1.一种银–三聚氰胺纳米复合材料试纸，其特征在于：采用以下方法进行制备：首先合成明胶包裹的银–三聚氰胺纳米复合材料，将其负载于试纸条上，制得基于银–三聚氰胺纳米复合材料的甲醛吸附与速测试纸。

2.根据权利要求1所述的试纸，其特征在于，所述的试纸条初始颜色为白色。

3.根据权利要求1所述的试纸，其特征在于：所述的试纸条为硝化纤维试纸，尺寸为150 mm × 150 mm，使用时将其裁剪成尺寸为10 mm × 20 mm的试纸条。

4.一种权利要求1-3任一项所述的银–三聚氰胺纳米复合材料的甲醛吸附与速测试纸的制备方法，其特征在于，采用以下步骤：

1）明胶包裹的银–三聚氰胺纳米复合材料

称取5 mg   75 mg明胶，与5 mL超纯水混合，50   70 ℃下加热溶解，得到明胶水溶~ ~液，冷却至室温，在上述明胶水溶液中加入硝酸银，震荡溶解为10 mM的硝酸银水溶液与明胶水溶液的混合液；配制5 mL浓度为5 mM   60 mM的三聚氰胺水溶液，搅拌下加入5 mL上~述硝酸银与明胶的混合液，静置1   2 h后即得明胶包裹的银–三聚氰胺纳米复合材料；

~

2）疏水性玻璃板

将玻璃板清洗并干燥，浸入502胶水中0.5   2.5 min，取出后浸入以二氯甲烷为溶剂~的质量分数为2.0 %   20 %的聚碳酸酯溶液中浸泡1   10 min，取出自然晾干，将晾干后~ ~的玻璃板浸入二甲苯中浸泡0.5   2.5 min，取出自然晾干，即得到疏水性玻璃板；

~

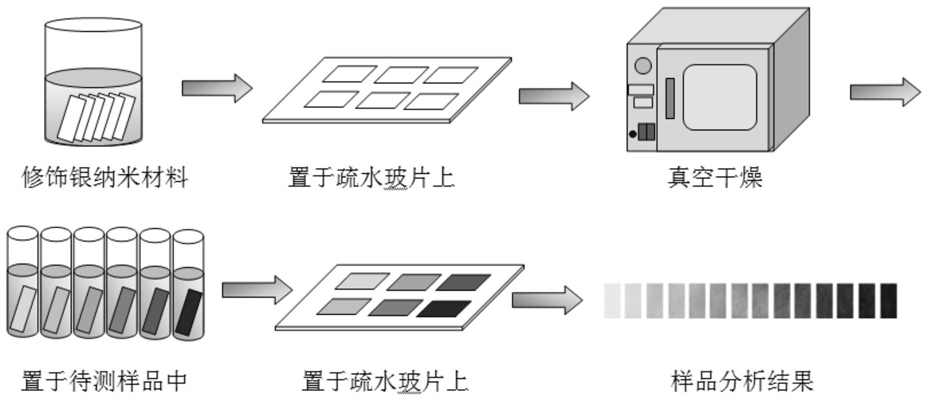

3）银–三聚氰胺纳米复合材料在试纸条上的负载

将硝化纤维试纸浸泡于步骤1）中制备的银–三聚氰胺水溶液中1   20 min后，然后将~纸条置于步骤2）中制备的疏水性玻璃板上并于室温下进行真空干燥，得银–三聚氰胺纳米复合材料功能化的试纸条。

5.一种权利要求1-3所述的试纸的应用，其特征在于：所述试纸可应用于甲醛吸附或水溶液中甲醛含量的快速检测。

6.根据权利要求5所述的试纸的应用，其特征在于，快速检测的步骤如下：

1）建立标准色彩对照图谱：配制浓度梯度含甲醛的待测标准溶液，并调节pH 10   11，~将尺寸为10 mm × 20 mm的银–三聚氰胺纳米复合材料的甲醛吸附与速测试纸浸入1 mL待测标准溶液中，静置12   17 min，一方面将反应后的试纸条颜色与待测标准溶液中甲醛的~浓度相对应建立标准色彩对照图谱；另一方面通过测定干燥后显色试纸条的固相反射光强度，绘制反射光强度与甲醛浓度的标准曲线；

2）样品检测：准确称取1.0 g粉碎后的样品，放入提取瓶中，加入10.0 mL超纯水，加入

0.5 mL质量分数为5 %的亚铁氰化钾和0.5 mL质量分数为5 %的乙酸锌溶液，用超纯水稀释至20.0 mL，搅拌均匀后置于沸水浴中加热5 min，趁热将溶液过滤，离心，取上清液，采用步骤（1）两种方法检测样品中甲醛含量。

7.根据权利要求6所述的速测试纸的应用，其特征在于，步骤（1）所述的配制浓度梯度含甲醛的待测标准溶液，其中甲醛浓度依次为 0.1 μM，2.0 μM，4.0 μM，6.0 μM，8.0 μM，

10.0 μM，12.0 μM，14.0 μM，16.0 μM，18.0 μM，20.0 μM，22.0 μM。

8.根据权利要求6所述的试纸的应用，其特征在于，步骤2）所述的样品为海参、鱿鱼、百叶、虾仁或银鱼。
