专利号: 2018106631852
申请人: 河南孚点电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

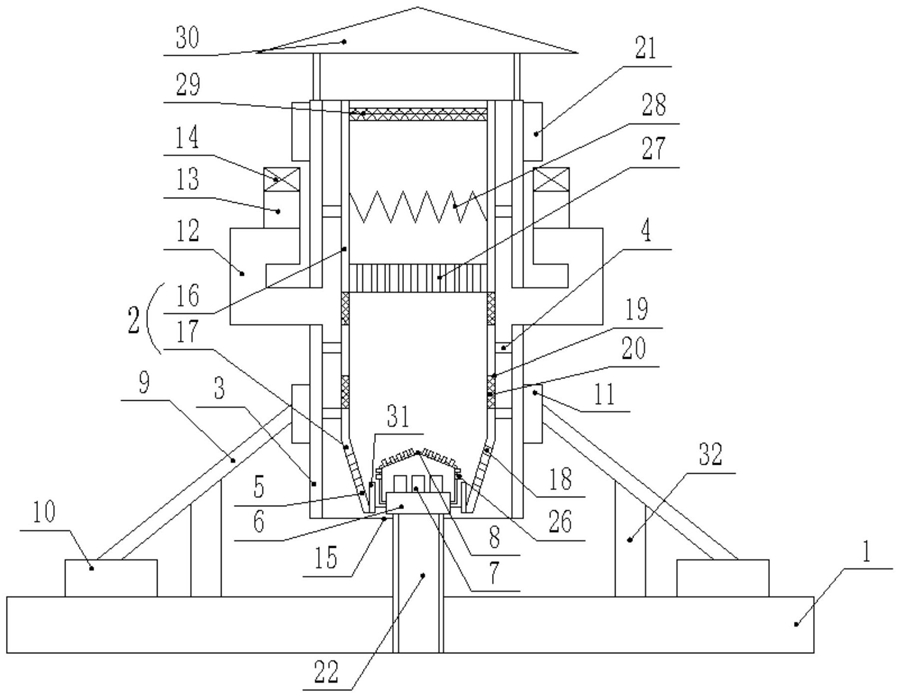

1.一种用于处理沼气的安全燃烧装置,包括底座(1),其特征在于,底座(1)上设有火炬筒体组件,所述火炬筒体组件包括内筒体(2)、外筒体(3)和拉索组件,内筒体(2)和外筒体(3)通过固定柱(4)连接,所述内筒体(2)的底部设有锥形燃烧口(5),锥形燃烧口(5)内设有燃烧头组件,所述燃烧头组件包括分流头(6)和燃烧嘴(7),分流头(6)固定在锥形燃烧口(5)内,所述燃烧嘴(7)均匀的设置在分流头(6)的顶部,所述分流头(6)的底部连接有进气管(22),分流头(6)的四周设有点火器(31),所述燃烧头组件的顶部设有火焰稳定器(8);

所述拉索组件包括拉索(9)、下固定环(10)和上固定环(11),所述下固定环(10)设置在底座(1)上,上固定环(11)固定在外筒体(3)的侧壁上,拉索(9)的一端固定连接在上固定环(11)上,拉索(9)的另一端固定连接在下固定环(10)上,所述外筒体(3)的侧壁上至少设有3组拉索组件;

所述外筒体(3)的侧壁上部的两侧设有通风管(12),所述通风管(12)呈U型,通风管(12)的一端与外筒体(3)连通,通风管(12)的另一端设有出风管(13),所述出风管(13)的顶部设有抽风机(14),出风管(13)的底部与通风管(12)相连通,所述外筒体(3)的底部为敞口,且在敞口处设有金属过滤网(15);所述内筒体(2)由直线段内筒体(16)和锥形段内筒体(17)组成,在锥形段内筒体(17)的侧壁上设有贯穿锥形段内筒体(17)的侧壁的第一通气孔(18),在直线段内筒体(16)的侧壁上设有贯穿内筒体(2)直线段侧壁的第二通气孔(19),第一通气孔(18)和第二通气孔(19)内均设有金属网层(20)。

2.根据权利要求1所述的一种用于处理沼气的安全燃烧装置,其特征在于,所述外筒体(3)的侧壁上设有8组拉索组件,所述拉索组件呈米字形等间距设置在外筒体(3)的侧壁上,每根拉索(9)下面都设有支撑柱(32),支撑柱(32)的顶端与拉索(9)连接,支撑柱(32)的底端与底座(1)连接。

3.根据权利要求1所述的一种用于处理沼气的安全燃烧装置,其特征在于,所述外筒体(3)的侧壁的顶端设有若干连接安装环(21)。

4.根据权利要求1所述的一种用于处理沼气的安全燃烧装置,其特征在于,所述分流头(6)呈中空状,分流头(6)的底部与进气管(22)相连通,分流头(6)的顶部设有若干安装孔(23),所述安装孔(23)的内壁上设有用于安装燃烧嘴(7)的内螺纹。

5.根据权利要求3所述的一种用于处理沼气的安全燃烧装置,其特征在于,所述燃烧嘴(7)为一端开口的中空状的圆柱体,所述燃烧嘴(7)设有开口一端的底部设有外螺纹,所述燃烧嘴(7)通过外螺纹固定在分流头(6)的安装孔(23)内,所述燃烧嘴(7)的侧壁和顶壁上分别设有若干贯穿燃烧嘴(7)的侧壁和顶壁的第一燃烧孔(24)。

6.根据权利要求4所述的一种用于处理沼气的安全燃烧装置,其特征在于,所述火焰稳定器(8)呈中空状,且火焰稳定器(8)的顶壁呈人字形,所述火焰稳定器(8)的底壁设有安装口(25),所述火焰稳定器(8)通过底壁设有的安装口(25)套设在分流头(6)的外壁上,所述火焰稳定器(8)的侧壁和顶壁上均设有若干等间距设置的第二燃烧孔(26),所述第二燃烧孔(26)的直径是第一燃烧孔(24)的直径的1.8倍。

7.根据权利要求1所述的一种用于处理沼气的安全燃烧装置,其特征在于,所述内筒体(2)的上部设置有蜂窝状助燃管(27),助燃管(27)上方设置有波纹形的导流板(28)。

8.根据权利要求1所述的一种用于处理沼气的安全燃烧装置,其特征在于,所述内筒体(2)的顶部设有多层金属滤网(29)。

9.根据权利要求1所述的一种用于处理沼气的安全燃烧装置,其特征在于,所述外筒体(3)的顶部设有防水帽(30),所述防水帽(30)通过支撑杆设置在外筒体(3)的侧壁上。
