专利号: 201810664346X
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

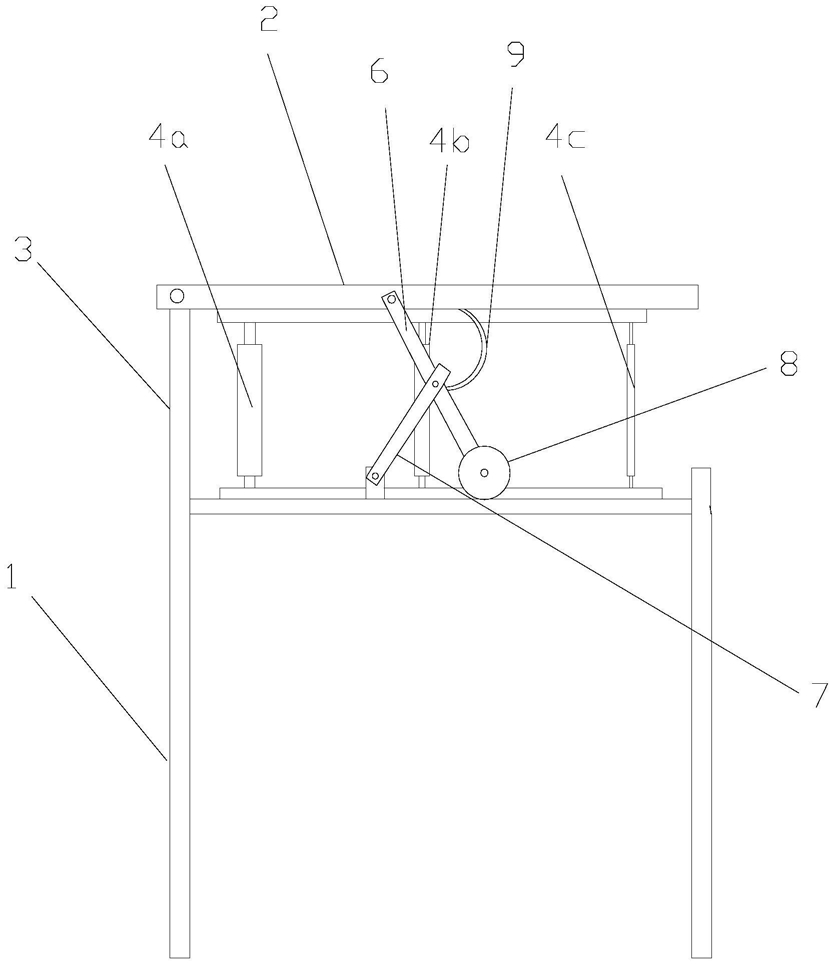

1.一种用于防御滑坡的支挡单元,其特征在于:包括立方体状的底部支架、安装于底部支架顶部的顶棚和设置于顶棚与底部支架之间的阻尼装置,所述底部支架的横向内侧沿竖向固定设置有支撑柱,所述支撑柱与顶棚的横向内侧铰接使顶棚的横向外侧可上下摆动,所述阻尼装置支撑设置于顶棚与底部支架之间用于对顶棚摆动形成阻尼;

所述阻尼装置包括第一阻尼装置,第一阻尼装置包括多个阻尼筒沿横向由内到外并列支撑于顶棚和底部支架之间,阻尼筒的上、下端分别铰接于顶棚和底部支架;

多个阻尼筒的阻尼系数沿横向由内到外逐渐减小;

所述顶棚与底部支架之间还设置有用于顶棚复位的复位弹簧;

所述阻尼装置还包括支撑设置于顶棚横向中间下方的第二阻尼装置,所述第二阻尼装置包括上转杆、下转杆、滚轮和弧形板簧,所述上转杆的上端铰接于顶棚横向中间位置,下转杆的下端铰接于底部支架顶部的横向中间位置,下转杆的上端铰接于上转杆的中间位置,所述滚轮转动安装于上转杆的下端且上转杆通过滚轮支撑于底部支架顶端,所述弧形板簧设置于顶棚与上转杆之间用于对上转杆提供转动弹性阻力;所述上转杆由上到下沿横向向外倾斜设置,所述下转杆位于上转杆的横向内侧。

2.根据权利要求 1所述的用于防御滑坡的支挡单元,其特征在于:单个顶棚的下方设置有两组第一阻尼装置和位于两组第一阻尼装置之间的第二阻尼装置,两组第一阻尼装置沿纵向并列布置,所述第二阻尼装置位于顶棚纵向中间位置。

3.根据权利要求 2所述的用于防御滑坡的支挡单元,其特征在于:所述底部支架顶部沿横向设置有滚轮导轨,所述滚轮下端适形嵌入滚轮导轨并与滚轮导轨滚动配合。

4.根据权利要求 2 所述的用于防御滑坡的支挡单元,其特征在于:所述弧形板簧的上、下端分别铰接于顶棚和上转杆,弧形板簧的凹面与顶棚和上转杆的铰接点相对。
