专利号: 2018106646152
申请人: 浙江中法农业科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2025-01-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

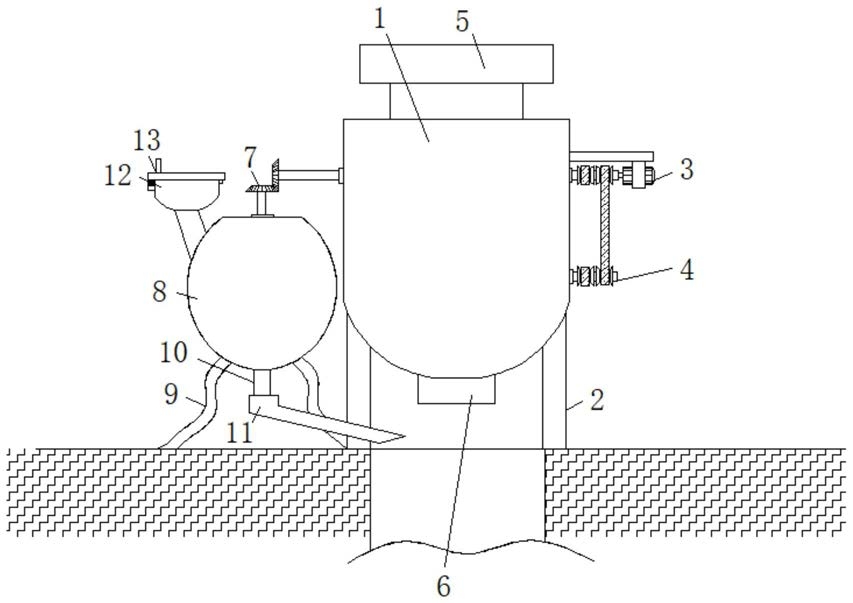

1.一种基于化学反应放热的死鱼无害化处理机构,包括机壳(1),其特征在于:所述机壳(1)的底部固定连接有支撑杆(2),所述支撑杆(2)的底部放置在地面上,所述机壳(1)的顶部固定连接有进料管(5),所述机壳(1)上活动连接有第一切碎机构(3),所述机壳(1)的顶部固定连接有进料管(5),所述机壳(1)的底部固定连接有出料管(6),地面挖掘有预埋坑,所述支撑杆(2)架设在预埋坑的两侧,所述出料管(6)位于预埋坑的上方;

所述第一切碎机构(3)的一端传动连接有生石灰防堵塞机构(7),所述生石灰防堵塞机构(7)的底部安装在储料箱(8)的内部,所述储料箱(8)的底部固定连接有支撑腿(9),所述支撑腿(9)的底部放置在地面上,所述储料箱(8)侧面的顶部固定连接有进灰管(12),所述进灰管(12)的顶部活动连接有防扬灰机构(13),所述储料箱(8)的底部固定连接有导灰管(10),所述导灰管(10)的底部活动套接有排灰管(11),所述排灰管(11)的出灰口位于预埋坑的上方。

2.根据权利要求1所述的一种基于化学反应放热的死鱼无害化处理机构,其特征在于:

所述第一切碎机构(3)包括第一转动杆(301),所述第一转动杆(301)靠近机壳(1)的一端贯穿机壳(1)的两侧并通过轴承与机壳(1)活动连接,所述第一转动杆(301)远离储料箱(8)的一端固定连接有高速旋转电机(302),所述高速旋转电机(302)的外表面固定连接有固定架(306),所述固定架(306)靠近机壳(1)的一端与机壳(1)的侧面固定连接,所述第一转动杆(301)靠近高速旋转电机(302)一端的外表面分别固定连接有第一主动轮(303)和第二主动轮(311),所述第一转动杆(301)位于机壳(1)内部一端的外表面固定连接有第一切割刀片(305),所述第一主动轮(303)通过第一传动皮带(304)传动连接有第一从动轮(308),所述第一从动轮(308)的内部固定连接有第二转动杆(309),所述第二转动杆(309)靠近机壳(1)的一端贯穿机壳(1)并通过轴承与机壳(1)活动连接,所述第二转动杆(309)位于机壳(1)内部一端的外表面固定连接有第二切割刀片(310),所述第一转动杆(301)和第二转动杆(309)在同一水平面,所述第一切割刀片(305)和第二切割刀片(310)交错设置,所述第一转动杆(301)远离高速旋转电机(302)的一端固定连接有主动伞形齿轮(307)。

3.根据权利要求2所述的一种基于化学反应放热的死鱼无害化处理机构,其特征在于:

所述第二主动轮(311)的外表面通过第二传动皮带(312)传动连接有第二从动轮(313),所述第二从动轮(313)固定连接在第二切碎机构(4)上,所述第二切碎机构(4)位于第一切碎机构(3)的下方。

4.根据权利要求3所述的一种基于化学反应放热的死鱼无害化处理机构,其特征在于:

所述生石灰防堵塞机构(7)包括从动伞形齿轮(701),所述主动伞形齿轮(307)的外表面与从动伞形齿轮(701)外表面啮合,所述从动伞形齿轮(701)的底部固定连接有第三转动杆(702),所述第三转动杆(702)的底部贯穿储料箱(8)的顶部并通过轴承与储料箱(8)活动连接,所述第三转动杆(702)外表面的底部固定连接有第一破碎刀片(703),所述第一破碎刀片(703)位于储料箱(8)内腔底部的上方。

5.根据权利要求4所述的一种基于化学反应放热的死鱼无害化处理机构,其特征在于:

所述第三转动杆(702)的底部固定连接有连接杆(704),所述连接杆(704)的底部延伸至导灰管(10)的内部,所述连接杆(704)位于导灰管(10)内部一端的外表面固定连接有第二破碎刀片(705)。

6.根据权利要求5所述的一种基于化学反应放热的死鱼无害化处理机构,其特征在于:

所述防扬灰机构(13)包括密封板(1301),所述密封板(1301)底部的侧面通过合页与进灰管(12)侧面的顶部活动连接,所述密封板(1301)的顶部固定连接有把手(1305),所述密封板(1301)底部远离合页的一侧固定连接有第一磁铁(1302),所述进灰管(12)外表面的顶部固定连接有固定块(1304),所述固定块(1304)位于第一磁铁(1302)的下方,所述固定块(1304)的顶部固定连接有第二磁铁(1303)。

7.根据权利要求6所述的一种基于化学反应放热的死鱼无害化处理机构,其特征在于:

所述第一磁铁(1302)和第二磁铁(1303)相对面的磁极相反。
