专利号: 2018106677146
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

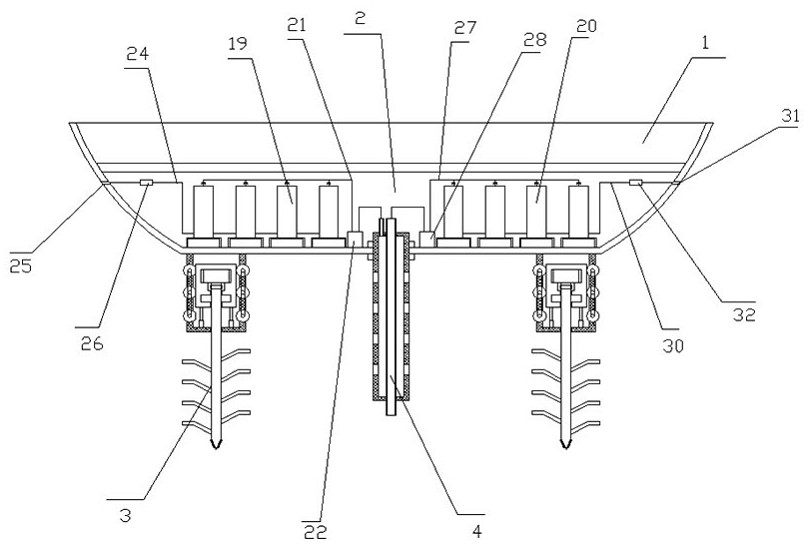

1.一种疏通港口的挖泥船的挖泥方法,其特征为,挖泥船包括船体,船体中设有第一腔室,船体下方设有搅动机构和抽吸机构;

搅动机构包括搅动机构壳体,搅动机构壳体固定在船体下方,搅动机构壳体中设有第一调节腔,第一调节腔相对设置的两个侧壁上分别设有一组第一齿轮组,每组第一齿轮组均包括至少两个第一齿轮,第一齿轮通过第一转轴可转动的固定在侧壁上,第一转轴上同轴的固定第二齿轮,同一侧壁上的第二齿轮之间通过链条实现连动,其中一个第一转轴通过第一电机控制转动,从而带动第一齿轮组同向转动;

搅拌轴固定壳体可上下移动的设置在第一腔室中,搅拌轴固定壳体上设有与第一齿轮相啮合的齿条,两组第一齿轮反向转动带动搅拌轴固定壳体上下移动;

搅拌轴穿过搅动机构壳体可转动的固定在搅拌轴固定壳体中,搅拌轴的顶部与固定在搅拌轴固定壳体中的第二电机的输出轴相连接,第二电机控制搅拌轴转动;

搅拌轴上呈螺旋状的设有多个搅拌叶,搅拌轴的底部呈上大下小的圆锥体结构,搅拌轴的底部的外壁上设有螺旋翅片;

至少四个搅动机构呈两两对称的固定在船体的底部;

抽吸机构包括外抽吸管和内抽吸管,外抽吸管两端封闭,外抽吸管的顶部穿过船体设置在第一腔室中,外抽吸管位于船体下方的管壁上设有多个抽吸孔,外抽吸管的顶部设有抽吸口,内抽吸管同轴的固定在外抽吸管中,内抽吸管的顶部和底部均穿过外抽吸管的顶部和底部设置在外;

第一腔室中设有多个第一收集罐和多个第二收集罐,外抽吸管的抽吸口通过第一管道分别与第一收集罐的进料口相连接,第一管道上设有第一抽吸泵,第一收集罐的出料口分别通过第二管道与第一腔室的第一排水孔相连接,第二管道上设有第二抽吸泵;内抽吸管通过第三管道分别与第二收集罐的进料口相连接,第二管道上设有第三抽吸泵,第二收集罐的出料口分别通过第四管道与第一腔室的第二排水孔相连接,第四管道上设有第四抽吸泵;搅拌叶片包括第一搅拌叶和第二搅拌叶,第一搅拌叶倾斜向上的固定在搅拌轴上,第二搅拌叶水平的固定在第一搅拌叶的端部;搅拌轴固定壳体与搅动机构壳体之间设有多个液压杆;第一收集罐与第二收集罐均包括罐体,罐体设置在支撑架上,罐体底部的一侧通过轴座可转动的固定在支撑架上,罐体底部的另一端与设置在支撑架底部的气缸相连接,气缸伸缩控制罐体旋转;

圆柱体结构的罐体中设有滤水机构,滤水机构下方形成集水腔,第一排水孔与第二排水孔均与集水腔相连接,滤水机构包括圆环形结构的固定板,固定板的内圈上设有一圈圆台形结构的滤水板,滤水板的顶部设有分水板,滤水板上设有多个滤水孔,滤水板上贴附一层过滤网层,固定板的外圈固定在罐体中;

罐体上可锁定的设有门体,门体位于固定板的上方,且与罐体的轴座位于同一侧;

挖泥方法:

挖泥船工作时,先将船体停泊在相应的区域,开启搅动机构的第一电机和第二电机,使搅拌轴在转动的同时,进行上下往复运动,充分搅动船体底部的泥沙;

抽吸机构通过外抽吸管和内抽吸管同步抽吸搅动机构之间的泥沙水,并将泥沙水注入到第一收集罐和第二收集罐中;

泥沙水进入第一收集罐和第二收集罐中,经滤水机构过滤后,水进入滤水机构下方的集水腔中,再通过第一排水孔或第二排水孔排出至船体外,而过滤后的泥沙沉积在滤水机构上;

当收集完成后,可集中对第一收集罐和第二收集罐中的泥沙进行转运,转运时,打开门体,通过气缸旋转罐体,排出泥沙即可。
