专利号: 2018106683823
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

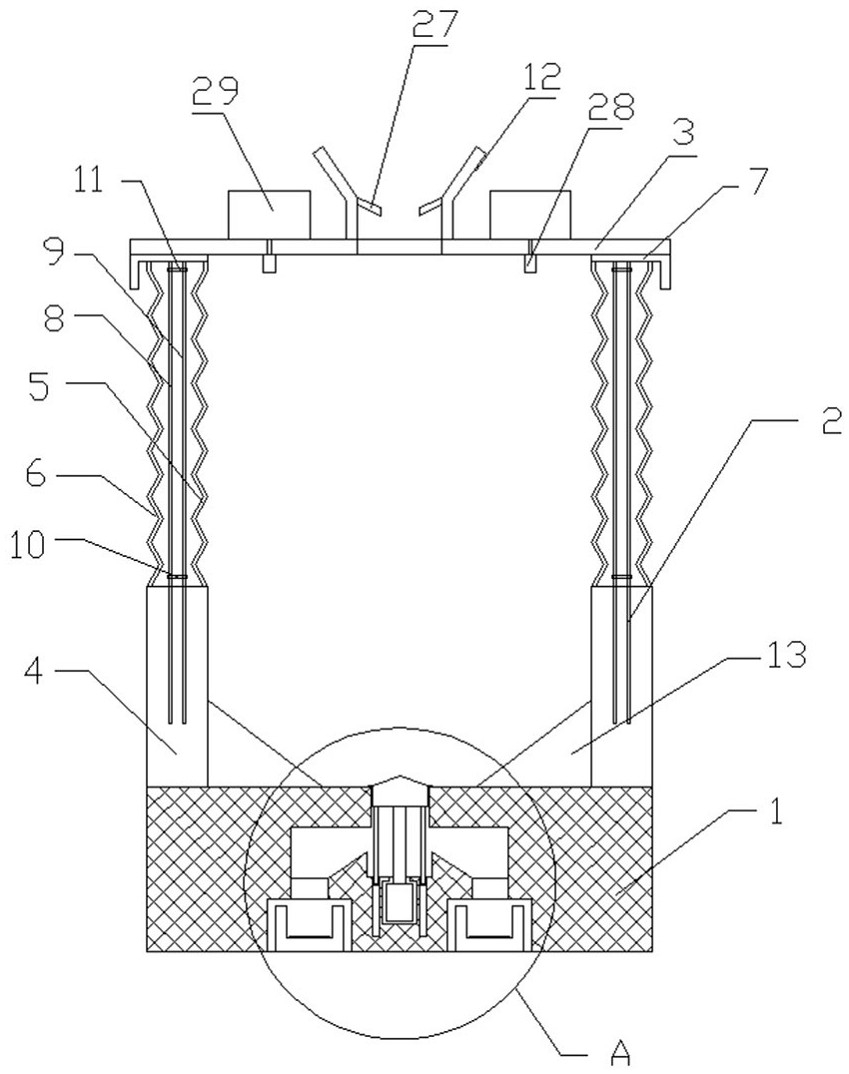

1.防扬尘的码头散货堆场结构的装卸货方法,其特征为,包括防扬尘的码头散货堆场结构,所述防扬尘的码头散货堆场结构的装卸货方法包括底座、侧壁和端盖,四个侧壁垂直的固定在底座上,端盖固定在侧壁顶部;

侧壁包括固定壁和伸缩壁,伸缩壁包括伸缩内壁、伸缩外壁、伸缩杆组和支撑顶板,伸缩外壁一端固定在固定壁的外壁顶部、另一端固定在支撑顶板外壁底部,伸缩内壁一端固定在固定壁的内壁顶部、另一端固定在支撑顶板内壁底部;

伸缩杆组包括第一伸缩杆、第二伸缩杆、第一套接机构和第二套接机构;

第一伸缩杆外径大的一端插入式的固定在固定壁的第一插接槽中、第一伸缩杆外径小的一端固定在支撑顶板上,第一伸缩杆外径大的一端与第一插接槽过盈配合,当第一伸缩杆处于收缩状态时,收缩于第一插接槽中;第二伸缩杆外径小的一端插入式的固定在固定壁的第二插接槽中、第二伸缩杆外径大的一端固定在支撑顶板上,第二伸缩杆外径大的一端与第二插接槽间隙配合,当第二伸缩杆处于收缩状态时,收缩于第二插接槽中;

多个第一伸缩杆沿固定壁的长度方向设置,多个第二伸缩杆沿固定壁的长度方向,第二伸缩杆设置于第一伸缩杆的内侧,第二伸缩杆与其相邻的两个第一伸缩杆之间成等腰三角形分布;第一套接机构和第二套接机构均为等腰三角形结构,第一套接机构套设在相邻两个第一伸缩杆外径大的一端以及与相邻两个第一伸缩杆相对应的第二伸缩杆上,第二套接机构套设在相邻两个第二伸缩杆外径大的一端以及与相邻两个第二伸缩杆相对应的第一伸缩杆上;

端盖固定在支撑顶板上,端盖上设有进料口;

固定壁的内壁上设有一个导向板,底座中心处设有出料槽,出料槽的中部向两侧延伸的设有两个分料腔,分料腔的底部设有出料通道,出料通道底部设有皮带机,出料槽中可移动的设有塞块,塞块顶部向上凸起的设有分料凸块,塞块与气缸相连接实现上下移动;

伸缩内壁和伸缩外壁均由帆布为材料制成;等腰三角形的第一套接机构的两个底角处分别设有一个第一通道,第一套接机构的顶角处设有一个第二通道,第一伸缩杆外径大的一端的外壁上设有一圈第一凸圈,第一凸圈的厚度自上而下逐渐增大,第一凸圈的中部与第一通道过盈配合,第一伸缩杆外径大的一端穿过第一通道,使第一凸圈卡合在第一通道中,第二伸缩杆穿过第二通道;等腰三角形的第二套接机构的两个底角处分别设有一个第三通道,第二套接机构的顶角处设有一个第四通道,第二伸缩杆外径大的一端的外壁上设有一圈第二凸圈,第二凸圈的厚度自上而下逐渐增大,第二凸圈的中部与第三通道过盈配合,第二伸缩杆外径大的一端穿过第三通道,使第二凸圈卡合在第三通道中,第一伸缩杆穿过第四通道;第二通道与第二凸圈间隙配合,第四通道与第一凸圈间隙配合;第一通道、第三通道、第一凸圈和第二凸圈的截面形状均为正多边形结构;进料口上设有挡尘板,挡尘板倾斜向下设置;端盖下方设有雾化喷头,雾化喷头与固定在端盖上的水箱相连接;

装卸货方法:

未装货状态时,第一伸缩杆和第二伸缩杆均处于收缩状态,端盖压合在固定壁上,塞盖塞住出料槽,使出料槽处于封闭状态;

卸货时,散货自进料口进入并逐渐堆积升高,端盖逐渐随之抬升,第一伸缩杆和第二伸缩杆随端盖拉伸,第一套接机构逐渐卡合在第一凸圈上、位于第一伸缩杆的底部,在拉伸过程中,第二套接机构逐渐卡合在第二凸圈上、并随第二伸缩杆向上移动;

装货时,塞块在气缸的作用下向下移动、直至分料凸块的底部与分离腔开口的底部相齐平,物料自出料槽进入分料腔中,并通过出料口落入皮带机上送出,装货结束后,控制塞块向上移动封堵出料槽的开口即可。
