1.一种镍基正极材料前驱体，其特征在于，具有如下的通式组成：NixM1-xO(OH)y，其中

0.5

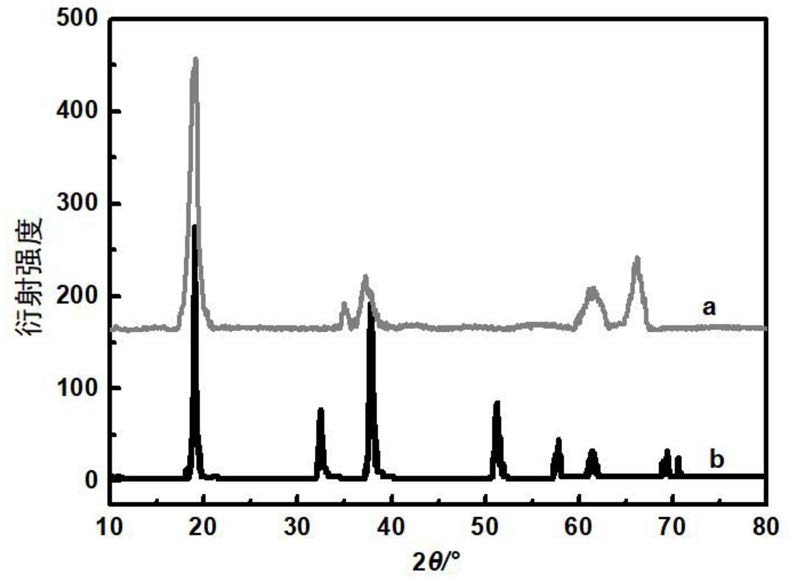

2.根据权利要求1所述的一种镍基正极材料前驱体，其特征在于，所述前驱体的结构组成为斜方晶系Ni2O2(OH)4或六方晶系NiOOH或两者的混合物。

3.如权利要求1或2所述一种镍基正极材料前驱体的制备方法，其特征在于，包括如下步骤：(1)按镍基正极材料前驱体通式NixM1-xO(OH)y中元素的化学计量比称取镍元素的可溶性盐、可溶性含M元素化合物和M元素的可溶性盐，而后将镍元素的可溶性盐、M元素的可溶性盐加入水中配制成混合溶液；

(2)将混合溶液、可溶性含M元素化合物的水溶液、沉淀剂溶液和缓冲溶液用恒流泵同时加入到反应釜内，控制溶液反应条件得到共沉淀物，调控溶液pH值为7.0～14.0，利用电化学氧化法或化学氧化法控制溶液电位值，搅拌充分反应后得到镍基前驱体NixM1-xO(OH)y。

4.根据权利要求3所述的一种镍基正极材料前驱体的制备方法，其特征在于，所述步骤(1)中镍元素的可溶性盐为氯化镍、硫酸镍或硝酸镍。

5.根据权利要求3所述的一种镍基正极材料前驱体的制备方法，其特征在于，所述步骤(2)中的溶液电位值为0～1.0V。

6.根据权利要求3所述的一种镍基正极材料前驱体的制备方法，其特征在于，所述步骤(2)中的化学氧化法为向反应溶液中通入或加入氯气、臭氧、氧气、溴水、二氧化氯、次氯酸、次氯酸盐、氯酸、氯酸盐、亚氯酸、亚氯酸盐、溴酸、溴酸盐、正高碘酸、正高碘酸三氢盐。

7.一种镍基正极材料，其特征在于，其通式为LizNixM1-xO2，其中0.5

8.根据权利要求7所述的一种镍基正极材料，其特征在于，所述的镍基正极材料LizNixM1-xO2结构为六方层状结构LiNiO2晶体。

9.如权利要求7所述的一种镍基正极材料的制备方法，其特征在于，包括如下步骤：S1：按所述镍基正极材料前驱体NixM1-xO(OH)y中Ni和M的物质的量之和的0.9～1.2倍称取锂源化合物；

S2：再将锂源化合物与所述镍基正极材料前驱体混合均匀，得到混合物，在含氧气氛下，将混合物以0.5～10℃/min的升温速度加热到200～500℃，保温2～12h；然后再以0.5～

10℃/min的升温速度加热到600～950℃，煅烧2～30h，降温后得到镍基正极材料LizNixM1-xO2。

10.根据权利要求9所述的一种镍基正极材料的制备方法，其特征在于，所述步骤S2中含氧气氛为含氧量超过20％的气体气氛，所述锂源化合物为碳酸锂、氢氧化锂、草酸锂或硝酸锂一种或几种组合。
