专利号: 2018106697703
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

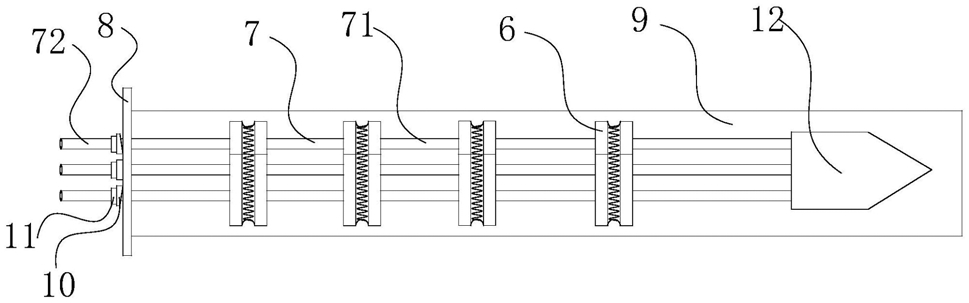

1.一种加强型锚杆组件,其特征在于:包括至少两根锚杆(7)和用于固定锚杆(7)的定位支撑件(6),所述定位支撑件(6)包括由至少两个弧形支撑块(2)围合而成的截面呈圆环形的基体,各弧形支撑块(2)通过弹性紧固件(5)固定连接,所述基体内部中空形成注浆管安装孔(1),各弧形支撑块(2)上分别设有供所对应的锚杆(7)穿过的锚杆安装孔(3),所述锚杆安装孔(3)的轴线与注浆管安装孔(1)的轴线平行,所述锚杆(7)包括用于插入锚孔(9)的插入段(71)和位于锚孔(9)外的外露段(72),所述定位支撑件(6)位于插入段(71)上,所述外露段(72)上设置有定位组件。

2.根据权利要求1所述的加强型锚杆组件,其特征在于:各弧形支撑块(2)的外弧面均沿弯曲方向设置有凹槽(4),各凹槽(4)相互连通形成用于安装弹性紧固件(5)的环形凹槽,所述弹性紧固件(5)安装在环形凹槽内。

3.根据权利要求2所述的加强型锚杆组件,其特征在于:所述弹性紧固件(5)为弹簧或弹性卡圈。

4.根据权利要求1所述的加强型锚杆组件,其特征在于:相邻两个弧形支撑块(2)之间的接触面(21)与过基体外圆的切线之间形成的夹角不等于90°。

5.根据权利要求1所述的加强型锚杆组件,其特征在于:相邻两个弧形支撑块(2)的接触面(21)之间设置有润滑剂。

6.根据权利要求5所述的加强型锚杆组件,其特征在于:所述润滑剂为聚四氟乙烯。

7.根据权利要求1所述的加强型锚杆组件,其特征在于:所述锚杆安装孔(3)一端的内壁与弧形支撑块(2)的端面圆滑过渡。

8.根据权利要求1所述的加强型锚杆组件,其特征在于:所述定位组件包括用于封堵锚孔(9)的安装板(8)和用于将锚杆(7)与安装板(8)固定连接的紧固件,各锚杆(7)穿设固定于安装板(8)上设有的过孔内,各锚杆(7)分别通过紧固件固定在安装板(8)上,所述安装板(8)的中心设有供注浆管穿过的孔。

9.根据权利要求8所述的加强型锚杆组件,其特征在于:所述紧固件包括紧固螺母(11)和设置在紧固螺母(11)一端的楔形垫块(10),所述楔形垫块(10)通过紧固螺母(11)与安装板(8)固定连接,所述楔形垫块(10)的楔形面朝向安装板(8),所述楔形垫块(10)的厚度自安装板(8)的中心向边缘逐渐减小。

10.根据权利要求1所述的加强型锚杆组件,其特征在于:在各锚杆(7)的插入端安装有导向尖锥(12)。
