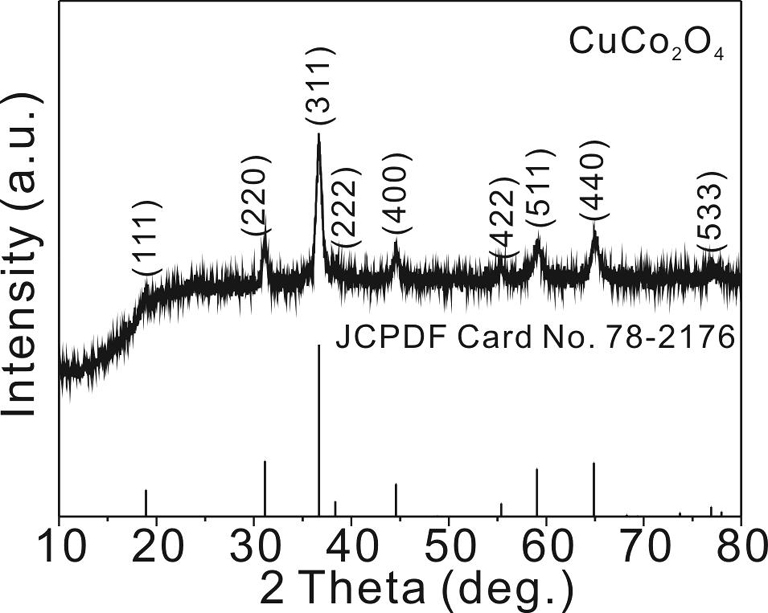

1.一种层状多孔立方体微纳结构锂离子电池负极材料，其特征在于：以沉淀剂、铜源、钴源、溶剂和表面活性剂混合，通过混合溶剂热法和前驱物退火，制备具有单分散层状多孔立方体微纳结构CuCo2O4，用于锂离子电池负极材料；所述沉淀剂为尿素，四水乙酸铜为铜源，四水乙酸钴为钴源，丙三醇和去离子水作溶剂，十六烷基三甲基溴化铵为表面活性剂；

具体制备步骤如下：

一、准确称取一定重量份的四水乙酸铜、四水乙酸钴、尿素和十六烷基三甲基溴化铵，加入若干体积比的丙三醇和去离子水，搅拌作用下配制成清澈混合溶液；

二、将步骤一中混合均匀的清澈溶液转移至水热反应釜中，设定相应温度，恒温加热至反应完全；

三、反应完全后，冷却沉淀，用去离子水和无水乙醇对其离心洗涤后，进行固液分离，得到粉红色固体，置于真空干燥箱中干燥得到粉红色固体粉末；

四、将步骤三中获得的产物在空气环境中和一定温度条件下退火，冷却至室温，得到黑色成品；

所述步骤一中按重量份，四水乙酸铜2～6，四水乙酸钴4～12，尿素16～48，十六烷基三甲基溴化铵0.2～0.5，丙三醇与去离子水的体积比为120：30～90：90。

2.根据权利要求1所述的层状多孔立方体微纳结构锂离子电池负极材料，其特征在于：所述步骤二中，水热反应釜内衬聚四氟乙烯，设定温度110～170℃，加热时间8～12h。

3.根据权利要求1所述的层状多孔立方体微纳结构锂离子电池负极材料，其特征在于：所述步骤三中，冷却沉淀时间为10～12h，用去离子水和无水乙醇各离心洗涤3次。

4.根据权利要求1所述的层状多孔立方体微纳结构锂离子电池负极材料，其特征在于：所述步骤三中，真空干燥箱温度设置40～70℃。

5.根据权利要求1所述的层状多孔立方体微纳结构锂离子电池负极材料，其特征在于：所述步骤四中，退火设置在空气环境中，干燥后的原料放入电阻炉中，升温速率为1～4℃/ min，升温至300～600℃，维持2～6h。
