专利号: 2018106731475
申请人: 广州市安昕家庭服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

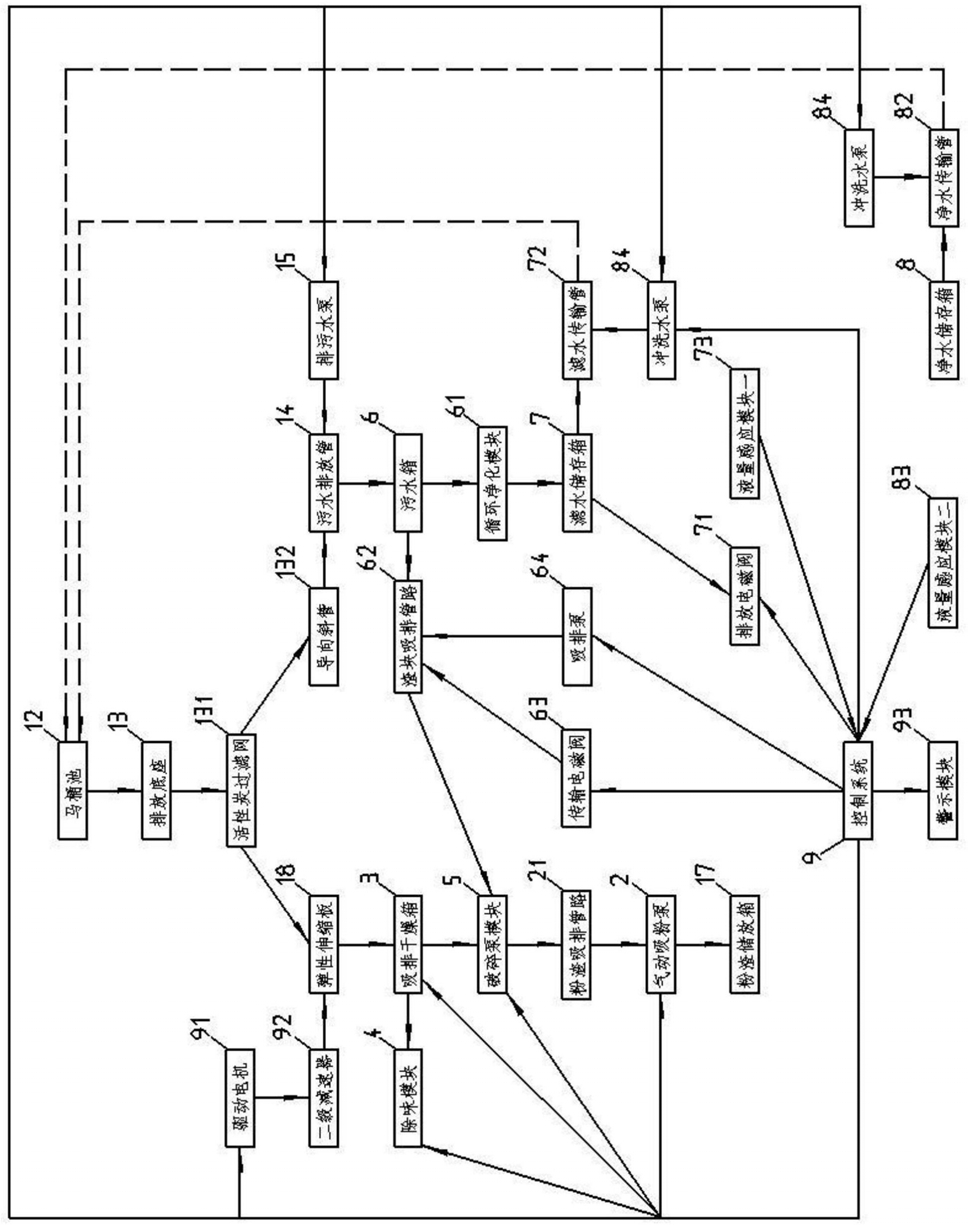

1.一种移动式厕所抽排系统,包括车体,所述的车体内设有马桶池,其特征在于:还包括控制系统和气动吸粉泵,所述的马桶池底部设有排放底座,所述的排放底座底部设有吸排干燥箱,所述的吸排干燥箱底部设有破碎泵模块,所述的破碎泵模块通过管路与气动吸粉泵入口相连通,所述的气动吸粉泵出口连接有干燥袋,所述的控制系统分别与气动吸粉泵、吸排干燥箱以及破碎泵模块相电连接;所述的排放底座内设有矩形腔且腔内底部两侧分别轴装有弹性伸缩板,所述的控制系统输出端电连接有驱动电机,所述的驱动电机输出端连接有二级减速器,所述的二级减速器与弹性伸缩板一侧的转轴相连接,所述的排放底座内矩形腔在位于弹性伸缩板上方还分别连通有导向斜管,所述的导向斜管斜向下方且入口处分别设有活性炭过滤网,导向斜管出口均连通有污水排放管,所述的污水排放管上设有排污水泵,且与工作腔设置的污水箱相连通,所述的控制系统输出端还与排污水泵相电连接;控制系统控制驱动电机使弹性伸缩板旋转;两块所述弹性伸缩板的相向一侧的高度大于相背离一侧的高度;所述的污水箱底部设有循环净化模块,所述的循环净化模块底部设有滤水储存箱,所述的污水箱一侧还设有与破碎泵模块相连通的渣块吸排管路,所述的渣块吸排管路上设置有传输电磁阀和吸排泵,所述的控制系统输出端分别与循环净化模块、传输电磁阀以及吸排泵相电连接;所述的滤水储存箱底部设有排放电磁阀,内部上侧设有用于检测液量的液量感应模块一,所述的滤水储存箱一侧还设有滤水传输管,所述的滤水传输管上设有冲洗水泵,且与马桶池相连通,所述的控制系统输出端分别与排放电磁阀以及滤水传输管上的冲洗水泵相电连接,所述的液量感应模块一与控制系统的输入端相电连接;所述的工作腔内还设有净水储存箱,所述的净水储存箱一侧设有进水口,且内侧下部设有用于检测液量的液量感应模块二,所述的净水储存箱一侧还设有净水传输管,所述的净水传输管上设有冲洗水泵,且与马桶池相连通,所述的控制系统输出端与净水传输管上的冲洗水泵相电连接,所述的液量感应模块二与控制系统的输入端相电连;所述的弹性伸缩板包括伸缩外板、伸缩滑腔、伸缩内滑板以及弹簧,所述的伸缩滑腔设置在伸缩外板内部,所述的伸缩内滑板滑动设置在伸缩滑腔中,所述的伸缩滑腔底部与伸缩内滑板之间还设有多个弹簧。2.如权利要求  1  所述的一种移动式厕所抽排系统,其特征是,所述的车体底部设有工作腔,所述的吸排干燥箱设置在工作腔内,所述的工作腔一侧设有散热通风孔,所述的吸排干燥箱侧部分别设有进气孔和排气孔,所述的排气孔上还设置有除味模块,所述的控制系统输出端与除味模块相电连接。3.如权利要求  2  所述的一种移动式厕所抽排系统,其特征是,所述的工作腔下方还设有粉渣储放箱,所述的破碎泵模块一侧设有延伸至粉渣储放箱的粉渣吸排管路,所述的粉渣吸排管路上还设置有气动吸粉泵,所述的粉渣储放箱一侧还设有用于与外部抽排机相配合的抽排口,所述的控制系统输出端与气动吸粉泵相电连接。4.如权利要求  1  所述的一种移动式厕所抽排系统,其特征是,所述的控制系统输出端还电连接有警示模块。
