专利号: 2018106732815
申请人: 郑州航空工业管理学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

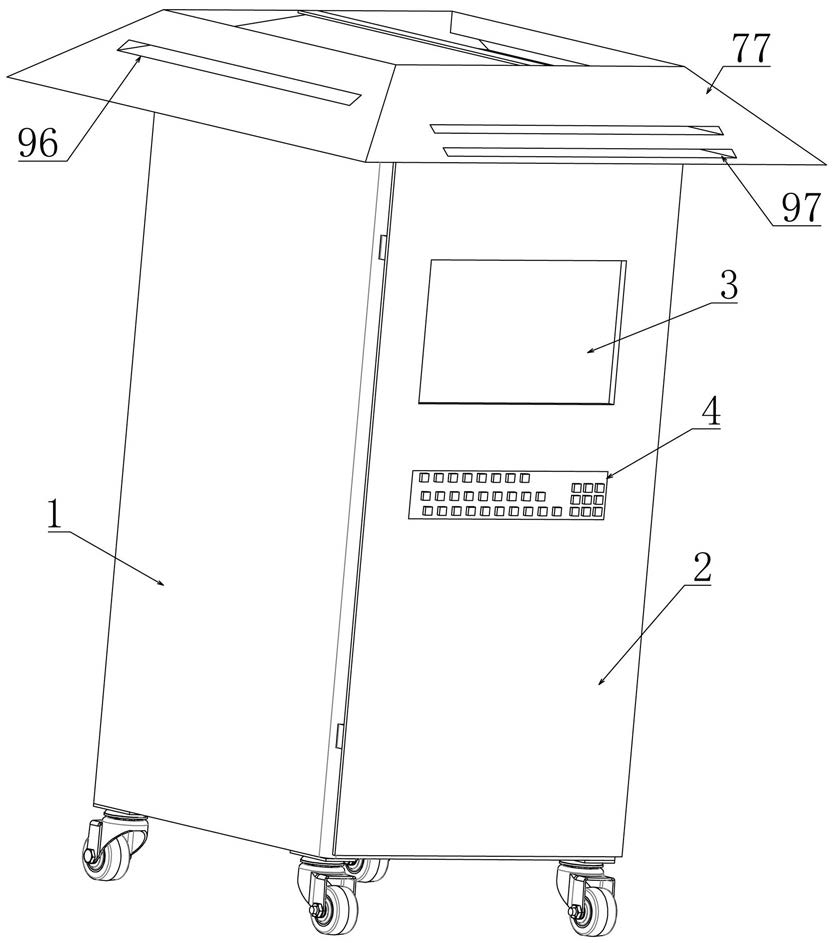

1.一种可进行CFD数值模拟的计算机设备,包括计算机外壳(1)且计算机外壳(1)一侧壁转动连接有矩形门(2),所述矩形门(2)上设有显示屏(3),置于所述显示屏(3)下方的矩形门(2)上设有键盘(4),所述计算机外壳(1)内设有主机箱(5)且计算机外壳(1)底端设有万向轮(102),其特征在于,所述主机箱(5)横向两侧壁上下间隔设有纵向延伸的第一滑道(6),所述计算机外壳(1)横向两内侧壁上下间隔设有与第一滑道(6)相配合的第二滑道(7),所述第一滑道(6)与第二滑道(7)之间连接有第一减震缓冲装置,还包括间隔设置于计算机外壳(1)底壁上方的第一薄板(8),所述主机箱(5)底部与第一薄板(8)之间连接有第二减震缓冲装置,所述主机箱(5)内设有温度传感器且温度传感器连接有第一电机控制器,所述计算机外壳(1)内设有间隔设置于主机箱(5)上方的第二薄板(9),所述第二薄板(9)上方设有圆形开闭散热装置,所述第二薄板(9)上开设有与圆形开闭散热装置相配合的第一圆孔(10),该圆形开闭散热装置具有:当主机箱(5)温度处于正常状态时关闭,当主机箱(5)温度过高时温度传感器控制第一电机控制器使圆形开闭散热装置打开且该圆形开闭散热装置进行旋转对主机箱(5)进行散热,当主机箱(5)温度恢复正常时,温度传感器控制第一电机控制器使圆形开闭散热装置停止旋转然后关闭。

2.根据权利要求1所述的一种可进行CFD数值模拟的计算机设备,其特征在于,所述圆形开闭散热装置包括设置于第二薄板(9)上且与第一圆孔(10)相配合的上下两端通透的第一圆筒(11),所述第一圆筒(11)上方设有沿其直径方向延伸的第一长条杆(12)且第一长条杆(12)下端面中间部位设有与第一电机控制器连接的第一驱动电机(13),所述第一长条杆(12)两端分别经竖向延伸的第一圆柱形杆(35)固定于第二薄板(9)上端面,所述第一驱动电机(13)下方设有上下两端不通透的第二圆筒(14)且第二圆筒(14)上端面开设有第二圆孔(15)且第二圆孔(15)内固定有第一轴承(16),所述第一驱动电机(13)输出轴转动连接于第一轴承(16)内圈,所述输出轴向下伸出第一轴承(16)且其伸出一端转动连接于第二圆筒(14)底壁,所述第二圆筒(14)外壁靠近底部位置周向间隔开设有多个第三圆孔(17),所述第一圆筒(11)与第二圆筒(14)之间设有多个扇叶(18),多个所述扇叶(18)相互闭合构成圆形,所述扇叶(18)上设有沿扇叶(18)半径方向延伸的第一长条孔(103),所述扇叶(18)靠近第二圆筒(14)处中间部位设有沿第一圆筒(11)直径方向延伸的第一转轴(19)且第一转轴(19)转动连接于第三圆孔(17)内,所述第一转轴(19)穿过第三圆孔(17)且其穿出一端套固有第一锥齿轮(20),置于所述第二圆筒(14)内的输出轴上套固有第二锥齿轮(21)且第二锥齿轮(21)与多个第一锥齿轮(20)相互啮合,位于所述第二锥齿轮(21)与第一轴承(16)之间的输出轴上设有沿第一圆筒(11)直径方向延伸的第二长条杆(22),所述第二长条杆(22)两侧分别设有固定在第二圆筒(14)内壁且沿第二圆筒(14)直径方向延伸的第三长条杆(23),所述第二圆筒(14)底壁下端连接有阻尼装置且该尼装置连接于设置于第二圆筒(14)内其中一个第三长条杆(23)上的触发装置,该阻尼装置具有:当第一驱动电机(13)驱动扇叶(18)打开且第二长条杆(22)未抵触于设有触发装置的第三长条杆(23)上时,该阻尼装置可阻挡第二圆筒(14)随第一驱动电机(13)输出轴一起转动,当第二长条杆(22)抵触于设有触发装置的第三长条杆(23)时该触发装置被触发使阻尼装置失效。

3.根据权利要求2所述的一种可进行CFD数值模拟的计算机设备,其特征在于,所述阻尼装置包括间隔设置于第二圆筒(14)下方的圆板(104),所述圆板(104)周向两端连接有横向且相背延伸的第四长条杆(105),所述第四长条杆(105)另一端经竖向延伸的第五长条杆(106)固定于第二薄板(9)下端面,所述圆板(104)上端面中间位置固定有第一阻尼片(107),所述第二圆筒(14)底壁下端设有竖向延伸的第七圆柱形杆(120)且第七圆柱形杆(120)底端开设有第一滑孔(108),所述第一滑孔(108)内滑动配合有滑杆(109),所述滑杆(109)下端连接有与第一阻尼片(107)相配合接触的第二阻尼片(110),置于所述第二阻尼片(110)与第七圆柱形杆(120)之间的滑杆(109)上套设有第七弹簧(111)且第七弹簧(111)一端连接于第二阻尼片(110)另一端连接于第七圆柱形杆(120)上;所述触发装置包括设置于其中一个第三长条杆(23)上端且靠近第二圆筒(14)内壁一侧沿垂直于第三长条杆(23)方向延伸的第六薄板(112),所述第六薄板(112)下端转动连接有竖向延伸的第七转轴(113)且第七转轴(113)上套固有间隔设置的第三齿轮(114)和第一线轮(115),所述第三齿轮(114)啮合有沿垂直于第三长条杆(23)方向设置的第一齿条(116)且第三长条杆(23)上设有与第一齿条(116)相配合通透的第二滑孔(117),第一齿条(116)向外伸出第三长条杆(23)其伸出端置于第三长条杆(23)与第二长条杆(22)之间,所述第一线轮(115)上缠绕有线绳(118)且第二圆筒(14)底壁开设有与线绳(118)相配合的第七圆孔(119),所述线绳(118)经第七圆孔(119)连接于第二阻尼片(110)上。

4.根据权利要求1所述的一种可进行CFD数值模拟的计算机设备,其特征在于,所述第一减震缓冲装置包括设置于第一滑道(6)上下两侧壁且沿第一滑道(6)长度方向延伸的第一滑槽(24),所述第一滑道(6)内间隔滑动配合有两第一U形架(25)且第一U形架(25)底部相对两侧设有与第一滑槽(24)相滑动配合的第一滑块(26),所述第二滑道(7)上下两侧壁设有沿其长度方向延伸的第二滑槽(27)且第二滑槽(27)内间隔滑动配合有两第二U形架(28),所述第二U形架(28)底部相对两侧设有与第二滑槽(27)相滑动配合的第二滑块(29),两所述第一U形架(25)之间连接有第一弹簧(30),所述第一U形架(25)两悬臂之间设有沿垂直于两悬臂方向延伸的第二转轴(31),两所述第二U形架(28)之间连接有第二弹簧(32),所述第二U形架(28)两悬臂之间设有沿垂直于两悬臂方向延伸的第三转轴(33),所述第二转轴(31)上转动连接有第一弧形块(34)且第一弧形块(34)背离第一滑道(6)一端设有沿垂直于第一滑道(6)方向延伸的第一圆柱形杆(35),所述第三转轴(33)上转动连接有第二弧形块(36)且第二弧形块(36)背离第二滑道(7)一端设有沿垂直于第二滑道(7)方向延伸的第二圆柱形杆(37),所述第二圆柱形杆(37)另一端设有沿其长度方向延伸的圆筒框(38)且圆筒框(38)远离第二滑道(7)一端的底壁上开设有与第一圆柱形杆(35)滑动配合的第四圆孔(39),所述第一圆柱形杆(35)经第四圆孔(39)穿设于圆筒框(38)内且第一圆柱形杆(35)置于圆筒框(38)内一端设有第一圆形挡板(40),所述第一圆形挡板(40)与圆筒框(38)远离第二滑道(7)一端的底壁之间连接有第三弹簧(41)。

5.根据权利要求1所述的一种可进行CFD数值模拟的计算机设备,其特征在于,所述第二减震缓冲装置包括横向间隔设置于主机箱(5)底端纵向两侧壁的第一长方形杆(42),所述第一长方形杆(42)上开设有通透的第五圆孔(43)且第五圆孔(43)内滑动配合有第三圆柱形杆(44),所述第三圆柱形杆(44)向上穿过第五圆孔(43)且其穿出一端设有第二圆形挡板(45),所述第二圆形挡板(45)下端面紧贴于第一长方形杆(42)上端面,所述第一薄板(8)上设有与第一长方形杆(42)相对应的第三滑道(46),所述第三圆柱形杆(44)下端连接有与第三滑道(46)滑动配合的第三滑块(47),所述第三滑道(46)底端横向两侧壁开设有沿第三滑道(46)长度方向延伸的第三滑槽(48),所述第三滑块(47)相对两侧壁上设有与第三滑槽(48)滑动配合的第四滑块(49)且第三滑块(47)与第三滑道(46)纵向一侧壁之间连接有第四弹簧(50),置于所述第一长方形杆(42)与第三滑块(47)之间的第三圆柱形杆(44)上套设有第五弹簧(51)且第五弹簧(51)一端连接于第三滑块(47)另一端连接于第一长方形杆(42)上。

6.根据权利要求1所述的一种可进行CFD数值模拟的计算机设备,其特征在于,所述主机箱(5)顶部还设有水冷装置,该水冷装置包括设置于主机箱(5)上端且远离矩形门(2)纵向一侧的水冷箱(52),所述主机箱(5)外壁环绕有水冷管(53),所述水冷箱(52)内纵向两侧壁转动连接有第四转轴(54),所述第四转轴(54)上周向间隔设有多个沿第四转轴(54)长度方向延伸的第三薄板(55),所述第四转轴(54)面向矩形门(2)一端向外伸出水冷箱(52)且伸出端连接有第一摩擦盘(56),置于所述主机箱(5)上端且靠近矩形门(2)一侧设有与第一电机控制器连接的第二驱动电机(57),所述第二驱动电机(57)输出轴上连接有第二摩擦盘(58),所述第一摩擦盘(56)与第二摩擦盘(58)之间连接有调速装置,该调速装置具有:当主机箱(5)温度过高且在第二驱动电机(57)转速不变的情况下调节第四转轴(54)的转速使其随着主机箱(5)温度的升高而逐步提高转速。

7.根据权利要求6所述的一种可进行CFD数值模拟的计算机设备,其特征在于,所述调速装置包括设置于主机箱(5)顶部且位于第四转轴(54)横向两侧的两第一矩形块(59),所述第一矩形块(59)上端转动连接有竖向延伸的第四圆柱形杆(60)且第四圆柱形杆(60)顶端固定连接有沿平行于主机箱(5)顶壁方向设置且纵向延伸的第二长方形杆(61),所述第二长方形杆(61)面向水冷箱(52)一侧壁开设有横向两端通透的第一矩形孔(62)且第一矩形孔(62)上下两底壁之间设有竖向延伸的第五圆柱形杆(63),所述第五圆柱形杆(63)上转动连接有第三弧形块(64)且第三弧形块(64)横向一侧壁上开设有通透的第一螺纹孔(65),还包括配合于两第一螺纹孔(65)内的螺杆(66)且螺杆(66)与两第一螺纹孔(65)配合部位螺纹旋向相反,所述螺杆(66)横向一端连接有与第一电机控制器相连的第三驱动电机(67),所述第三驱动电机(67)设置于第二矩形块(68)上端面且第二矩形块(68)设置于主机箱(5)顶壁上,置于所述第二长方形杆(61)与第一矩形块(59)之间的第四圆柱形杆(60)上套固有第三矩形块(69)且两第三矩形块(69)相向两侧壁上设有沿垂直于第四圆柱形杆(60)方向延伸的第六圆柱形杆(70),所述第六圆柱形杆(70)另一端滑动配合有第二轴承(71),所述第二轴承(71)外圈套固于第三圆筒(72)内壁且第三圆筒(72)纵向一端连接有半圆形摩擦球(73),所述第六圆柱形杆(70)与第二轴承(71)配合一侧周向两端分别设有两第三长方形杆(74),所述第二轴承(71)内圈上开设有与第三长方形杆(74)滑动配合的第四滑槽(75),置于所述第三矩形块(69)与第二轴承(71)之间的第六圆柱形杆(70)上套设有第六弹簧(76)且第六弹簧(76)一端连接于第三矩形块(69)另一端连接于第二轴承(71)内圈上。

8.根据权利要求1所述的一种可进行CFD数值模拟的计算机设备,其特征在于,所述计算机外壳(1)顶端设有梯形凸台(77),所述梯形凸台(77)顶壁开设有与计算机外壳(1)上端面相配合且通透的第二矩形孔(78),所述梯形凸台(77)上端中间部位设有纵向延伸的第四薄板(79),所述第二矩形孔(78)纵向两侧壁设有多个相对应且呈阶梯型分布的第六圆孔(80),所述第二矩形孔(78)纵向两侧壁之间设有多个纵向延伸的矩形太阳能电池板(81)且矩形太阳能电池板(81)纵向两端中间部位设有沿矩形太阳能电池板(81)长度方向且背离于矩形太阳能电池板(81)本体延伸的第五转轴(82),所述第五转轴(82)转动连接于第六圆孔(80)内,所述梯形凸台(77)纵向一侧设有内置空腔(83),位于所述矩形太阳能电池板(81)纵向一侧的第五转轴(82)穿过与其相对应的第六圆孔(80)且伸出端置于内置空腔(83)内,所述第五转轴(82)伸出端设有第一皮带(93)轮(84)且位于横向两侧的两第五转轴(82)伸出端还间隔设有第二皮带(94)轮(85),所述内置空腔(83)底壁上设有第四驱动电机(86)且第四驱动电机(86)连接有第二电机控制器,第四驱动电机(86)输出轴上间隔套固有第一齿轮(87)和第三皮带(95)轮(88),所述第一齿轮(87)啮合有第二齿轮(89)且第二齿轮(89)套固于第六转轴(90)上,所述第六转轴(90)转动连接于固定在内置空腔(83)底壁且竖向延伸的第五薄板(91)上,所述第二齿轮(89)还同轴套固有与第三皮带(95)轮(88)相对应的第四皮带轮(92),位于同侧的两第一皮带(93)轮(84)之间连接有第一皮带(93),第四皮带轮(92)与其相对应的第二皮带(94)轮(85)之间连接有第二皮带(94),第三皮带(95)轮(88)与其相对应的第二皮带(94)轮(85)之间连接有第三皮带(95),相互配合的两矩形太阳能电池板(81)构成斜面且梯形凸台(77)横向两侧设有与斜面相配合的导水孔(96),所述梯形凸台(77)纵向两侧壁位于内置空腔(83)下端部分竖向间隔设有沿平行于梯形凸台(77)底面设置且横向延伸的通风孔(97),位于所述计算机外壳(1)底壁与第一薄板(8)下端的空间内设有蓄电池(101)。

9.根据权利要求1所述的一种可进行CFD数值模拟的计算机设备,其特征在于,所述第一薄板(8)上间隔设有多个第三矩形孔(98),所述第三矩形孔(98)内固定有散热风扇(99),所述计算机外壳(1)顶壁上横向间隔设有多个纵向延伸的第二长条孔(100)。
