专利号: 2018106734721
申请人: 芜湖迅创信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

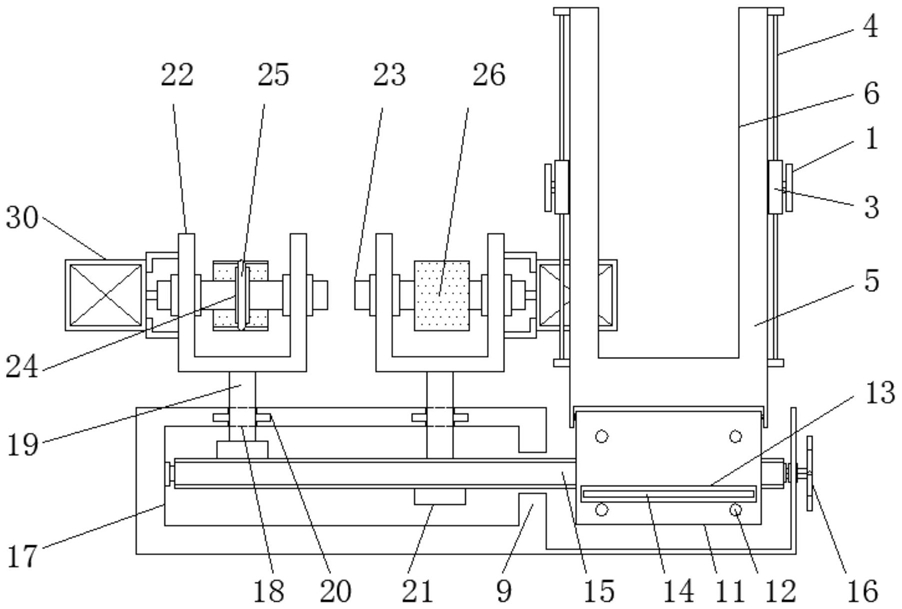

1.一种便于夹持工件的五金打磨装置,包括固定横板(1)、第一固定侧板(5)、第二固定侧板(7)、固定底座(9)和旋转齿辊(15),其特征在于:所述固定横板(1)两端通过第一旋转轴(2)连接有第一滑动块(3),且第一滑动块(3)内部贯穿有第一滑动杆(4),所述第一固定侧板(5)和第二固定侧板(7)上均设置有第一滑动块(3),且第一固定侧板(5)上开设有固定卡槽(6),所述第二固定侧板(7)和第一固定侧板(5)底端通过铰接轴(10)连接有第二滑动块(11),且第二滑动块(11)内部贯穿有第二滑动杆(12),所述固定底座(9)与固定横板(1)之间设置有第一弹力弹簧(8),且固定底座(9)内部设置有第二滑动杆(12),并且固定底座(9)顶端表面和内部分别开设有开口槽(18)和空腔(17),所述第二滑动块(11)开设有活动槽(13),且第二滑动块(11)上焊接有第一传动齿条(14),所述旋转齿辊(15)的两端与固定底座(9)的内壁活动连接,且旋转齿辊(15)上设置有第一电动机(16),所述开口槽(18)的内部贯穿有支撑柱(19),支撑柱(19)设置在固定框架(22)和第二传动齿条(21)之间,并且支撑柱(19)两侧水平向外延伸形成有滑动板(20),所述滑动板(20)嵌入至固定底座(9)内,所述固定框架(22)上轴承活动连接有主动轮(23),且主动轮(23)上焊接有传动齿轮(24),所述传动齿轮(24)与传动链条(25)相啮合,且传动链条(25)连接有打磨带(26),并且打磨带(26)上开设有通孔(27),所述主动轮(23)连接有第二电动机(30)。

2.根据权利要求1所述的一种便于夹持工件的五金打磨装置,其特征在于:所述固定横板(1)呈顶端为开口状的中空结构,且固定横板(1)内部对称设置有两个橡胶块(101),且橡胶块(101)内部贯穿有第二旋转轴(102),并且橡胶块(101)与固定横板(1)内壁底端通过第二弹力弹簧(103)固定连接,所述第二旋转轴(102)与橡胶块(101)之间为固定粘接,且第二旋转轴(102)与固定横板(1)之间为轴承活动连接。

3.根据权利要求1所述的一种便于夹持工件的五金打磨装置,其特征在于:所述固定横板(1)的顶端表面开设有“V”形凹口,且固定横板(1)的横截面呈“Z”形结构。

4.根据权利要求1所述的一种便于夹持工件的五金打磨装置,其特征在于:所述固定横板(1)下方的固定底座(9)的顶端为封闭状结构,且其两侧固定底座(9)的顶端为开口状结构。

5.根据权利要求1所述的一种便于夹持工件的五金打磨装置,其特征在于:所述固定卡槽(6)的槽宽与第二固定侧板(7)的宽度一致,且第二固定侧板(7)和第一固定侧板(5)位于固定横板(1)之间。

6.根据权利要求1所述的一种便于夹持工件的五金打磨装置,其特征在于:所述第一传动齿条(14)个数为两个,且第一传动齿条(14)之间相互平行,同时第一传动齿条(14)从活动槽(13)中穿过。

7.根据权利要求1所述的一种便于夹持工件的五金打磨装置,其特征在于:所述第一传动齿条(14)的表面为锯齿状结构,且第一传动齿条(14)与旋转齿辊(15)相齿合。

8.根据权利要求1所述的一种便于夹持工件的五金打磨装置,其特征在于:所述旋转齿辊(15)一端延伸至空腔(17)内,且旋转齿辊(15)与第二传动齿条(21)相啮合。

9.根据权利要求1所述的一种便于夹持工件的五金打磨装置,其特征在于:所述传动链条(25)上焊接有呈“凵”形的连接件(28),且传动链条(25)和打磨带(26)均呈“U”形结构,所述连接件(28)螺纹连接有固定螺栓(29),且固定螺栓(29)从通孔(27)中穿过。

10.根据权利要求1所述的一种便于夹持工件的五金打磨装置,其特征在于:所述打磨带(26)内圈表面为磨砂状,且1个打磨带(26)和1个传动链条(25)为一组,设置有两组,并且两组交错对称设置。
