专利号: 2018106741087
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

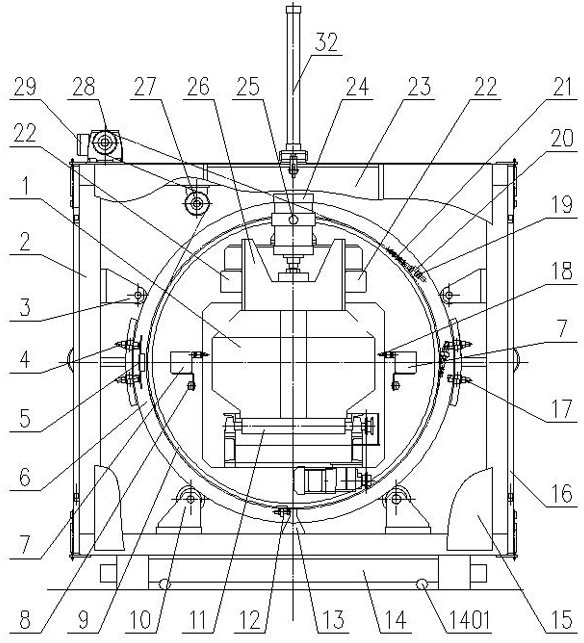

1.一种用于铸件清理、检测输送线的翻转倒丸机,其特征在于:包括机架(2)和两个转动圆盘(6),所述机架(2)上安装有两对用于分别支撑所述两个转动圆盘(6)的支撑轮(10),所述支撑轮(10)均能绕自身中轴线自由转动且所有支撑轮(10)的中轴线均相互平行,所有支撑轮(10)的外圆周上均开设有与转动圆盘(6)相匹配的轮槽,同一对的两个支撑轮(10)的轮槽相对设置,两个转动圆盘(6)的外圆周分别压设在一对支撑轮(10)的轮槽槽底上,使两个转动圆盘(6)均能绕自身中轴线自由转动且两个转动圆盘(6)的中轴线重合,并通过支撑轮(10)轮槽的侧壁卡设转动圆盘(6)的两端面以限制转动圆盘(6)沿其轴向的自由度,所述机架(2)上还安装有多个限位轮(3),限位轮(3)的外圆周压设在转动圆盘(6)的外圆周上,以限制转动圆盘(6)的位移防止转动圆盘(6)与支撑轮(10)的轮槽脱离;

所述两个转动圆盘(6)的其中一个的端面上安装有链条安装环(9),链条安装环(9)的外径小于转动圆盘的外径(6),且链条安装环(9)的中轴线与转动圆盘(6)的中轴线重合,链条安装环(9)的外圆周上安装有两个链条固定块(20),所述机架(2)上还安装有用于带动驱动链条(21)运动以驱动转动圆盘(6)转动的驱动电机(29),所述驱动电机(29)的输出端安装有驱动链轮(28),所述驱动链条(21)与驱动链轮(28)啮合,驱动链条(21)的两端均环绕链条安装环(9)的外圆周并分别与一个链条固定块(20)连接,两个链条固定块(20)上均设有用于调节驱动链条(21)松紧程度的螺母(19),所述机架(2)上还安装有用于增加驱动链条(21)在链条安装环(9)外圆周上环绕范围的改向轮(27);

所述两个转动圆盘(6)上均开设有用于供铸件(1)通过的矩形孔,两个转动圆盘(6)之间设有输送辊道(11)、两个第一连接梁(7)以及至少一个第二连接梁(22),所述输送辊道(11)的两端分别安装在两个转动圆盘(6)的矩形孔的内壁上,输送辊道(11)和转动圆盘(6)的中轴线平行,所述两个第一连接梁(7)分别位于转动圆盘(6)的矩形孔的两侧,所述第一连接梁(7)和第二连接梁(22)的两端均分别与两个转动圆盘(6)固定连接;

所述转动圆盘(6)的中轴线远离输送辊道(11)的一侧设有至少两个压紧机构(24),所述第二连接梁(22)上设有安装座(25),所述压紧机构(24)与安装座(25)铰接,所有压紧机构(24)上均安装有压件块(26),通过压紧机构(24)带动压件块(26)向输送辊道(11)运动并将铸件(1)压紧在输送辊道(11)上;

所述两个第一连接梁(7)上均安装有至少两个用于将钢丸从铸件(1)周身和内部吹出的压缩空气喷嘴(18),所述机架(2)底部设有用于承接钢丸的接丸料斗(14),所述接丸料斗(14)底部安装有四个轮子(1401),机架(2)上还安装有用于对钢丸进行导向并使钢丸流向接丸料斗(14)的导流槽(30),所述导流槽(30)位于接丸料斗(14)和输送辊道(11)之间;

所述两个第一连接梁(7)上均安装有至少两个用于检测铸件(1)位置并向PLC控制系统发送信号的感应开关(8),所述两个转动圆盘(6)的其中一个上安装有感应板(5),所述机架(2)上安装有用于检测感应板(5)位置的第一接近开关组(4)和第二接近开关组(17),第一接近开关组(4)和第二接近开关组(17)关于所述转动圆盘(6)的中轴线对称设置,使感应板(5)在一次转动过程中仅会被第一接近开关组(4)和第二接近开关组(17)中的其中一个检测,第一接近开关组(4)和第二接近开关组(17)均包括两个接近开关,通过感应板(5)转动时先检测到感应板(5)的接近开关向PLC控制系统发送信号,使PLC控制系统控制所述驱动电机(29)减速并减缓转动圆盘(6)的转速,通过感应板(5)转动时后检测到感应板(5)的接近开关向PLC控制系统发送信号,使PLC控制系统控制所述驱动电机(29)停机并使转动圆盘(6)停止转动;

所述转动圆盘(6)上安装有撞块(12),所述机架(2)上安装有限位块(13),通过撞块(12)转动时与限位块(13)碰撞以阻挡撞块(12)并限制转动圆盘(6)的转动角度。

2.根据权利要求1所述的一种用于铸件清理、检测输送线的翻转倒丸机,其特征在于:

所述压紧机构(24)为油缸、气缸或电动推杆中的任意一种。

3.根据权利要求1所述的一种用于铸件清理、检测输送线的翻转倒丸机,其特征在于:

所述机架(2)上安装有两个门框(15),所述两个门框(15)分别位于两个转动圆盘(6)远离输送辊道(11)的一侧,所述两个门框(15)均包括门框体(1501)和安装在门框体(1501)上的滑槽(1502),两个门框(15)的滑槽(1502)中均安装有一个门板(23),两个门板(23)上方均设有各自的一个开门机构(32),所述开门机构(32)通过开门机构座(31)安装在机架(2)上并与门板(23)顶部铰接,通过开门机构(32)的伸缩运动使门板(23)从滑槽(1502)中脱离,从而使铸件(1)能够通过门框(15)。

4.根据权利要求3所述的一种用于铸件清理、检测输送线的翻转倒丸机,其特征在于:

所述开门机构(32)为油缸、气缸或电动推杆中的任意一种。

5.根据权利要求1所述的一种用于铸件清理、检测输送线的翻转倒丸机,其特征在于:

所述机架(2)上安装有两个检修门(16),两个检修门(16)分别位于输送辊道(11)两侧,所述检修门(16)包括通过合页(1601)与机架(2)铰接的左门扇(1602)和右门扇(1604),以及用于将所述左门扇(1602)和右门扇(1604)插紧的上插销(1603)和下插销(1605),所述左门扇(1602)和右门扇(1604)上均安装有拉手(1606)。
