专利号: 2018106769627
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

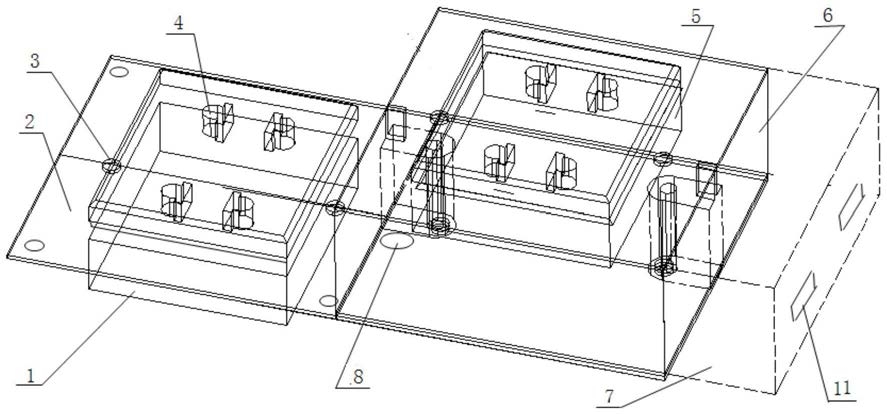

1.一种明装扩展插座,其特征在于,所述明装扩展插座包括座体(1)和可拆卸地设置于所述座体(1)上的板体(2),以及能够嵌合地安装于所述板体(2)上的座芯(5),且所述板体(2)和所述座芯(5)通过螺钉连接固定,该座体(1)即为直接安装在墙体上的原本存在的插座;其中,所述板体(2)上设置有至少一个安装孔(9),以使得所述座芯(5)能够通过所述安装孔(9)可拆卸地设置于所述板体(2)上;

所述板体(2)上还设置有配合孔(10),所述座体(1)可拆卸地设置于所述配合孔(10)上;

所述板体(2)上还设置有过线孔(8),以使得导线能够通过所述过线孔(8)穿出隐蔽式连接所述座体(1)和所述座芯(5),所述座体(1)和所述座芯(5)上设置有插孔(4),所述配合孔(10)上下左右4个方向上设置扩展配合孔以用于设置额外的座芯;

所述扩展配合孔的上表面向外延伸形成有翻边,所述额外的座芯(5)的侧面上设置有多个弹性止档销,且当所述弹性止档销弹出时,能够卡合所述翻边,即配合实现所述额外的座芯的固定。

2.根据权利要求1所述的明装扩展插座,其特征在于,所述板体(2)上设置有1-4个安装孔(9)。

3.根据权利要求1或2所述的明装扩展插座,其特征在于,所述配合孔(10)的外周面还设置有多个螺纹孔(3),所述座体(1)上设置有与所述螺纹孔(3)相配合的凹孔,螺钉能够贯穿所述螺纹孔(3)和所述凹孔以连接所述座体(1)和板体(2)。

4.根据权利要求1或2所述的明装扩展插座,其特征在于,所述板体(2)上还可延伸地连接有扩展盒(6),所述扩展盒(6)上设置有USB直流5V标准电源接口(11),所述扩展盒(6)的上表面形成为放置台面。

5.根据权利要求4所述的明装扩展插座,其特征在于,所述扩展盒(6)的上表面中远离墙体的端面上还设置有浅表面凹槽。

6.根据权利要求4所述的明装扩展插座,其特征在于,所述扩展盒(6)中还设置有扩展座(7),且所述扩展座(7)能够与所述座体(1)连接。

7.根据权利要求1或2所述的明装扩展插座,其特征在于,所述板体(2)为高强度薄板。
