专利号: 2018106784114
申请人: 韩孟超
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2023-06-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

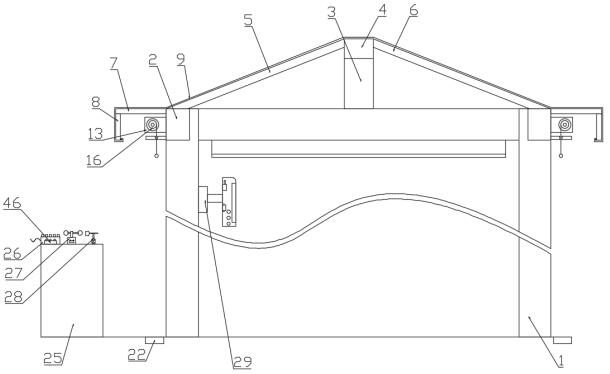

1.一种公路上工作人员使用的防雨伞,包括四根支撑柱(1),其特征在于,所述支撑柱(1)通过螺栓固定安装在地面上,所述支撑柱(1)上设有支撑防雨机构,所述支撑防雨机构由两端分别与支撑柱(1)内侧上端固定连接的多个连接柱(2)、固定安装在左右两侧连接柱(2)上表面中间位置的固定柱(3)、两端分别与固定柱(3)内侧上端固定连接的连接杆(4)、一端与前侧连接柱(2)内侧固定连接另一端与连接杆(4)一侧固定连接且均匀分布的多个倾斜角铁一(5)、一端与后侧连接柱(2)内侧固定连接另一端与连接杆(4)另一侧固定连接且均匀分布的多个倾斜角铁二(6)、固定安装在支撑柱(1)和连接柱(2)上表面外侧的延伸板(7)、固定安装在延伸板(7)下表面外侧面的挡板(8)、固定安装在连接杆(4)上端的防雨帆布(9)共同构成的,所述连接柱(2)上设有辅助挡雨机构,所述辅助挡雨机构由固定安装在连接柱(2)外侧一端下端的固定板(10)、固定安装在固定板(10)上表面的旋转电机(11)、固定安装在旋转电机(11)旋转端上的联轴器(12)、固定安装在连接柱(2)外侧另一端与旋转电机(11)位置对应的支撑板(13)、固定安装在支撑板(13)内侧与联轴器(12)同心对应的固定轴承(14)、一端与联轴器(12)固定连接另一端插入固定轴承(14)内的转动轴(15)、固定安装在转动轴(15)外侧的卷轮(16)、固定安装在卷轮(16)两端的拦截板(17)、固定安装在连接柱(2)一侧位于卷轮(16)下方的限位板(18)、位于限位板(18)上处于卷轮(16)下方的限位通孔(19)、一端固定安装在卷轮(16)上另一端穿过限位通孔(19)的透明防雨布(20)、固定安装在透明防雨布(20)下端的金属柱(21)、固定安装在地面上位于限位板(18)下方的可升降连接台(22)、位于可升降连接台(22)上表面与金属柱(21)对应的长条凹槽(23)、固定安装在长条凹槽(23)一侧的旋转挡门机构、固定安装在长条凹槽(23)内下表面均匀分布的防水电磁铁(24)共同构成的,所述支撑柱(1)一侧地面上设有环境检测机构,所述环境检测机构由固定安装在支撑柱(1)一侧地面上的检测台(25)、固定安装在检测台(25)上表面一侧的雨滴传感器(26)、固定安装在检测台(25)上表面位于雨滴传感器(26)一侧的风速传感器(27)、固定安装在检测台(25)上表面位于风速传感器(27)一侧的风力传感器(28)共同构成的,所述一个支撑柱(1)上端内侧设有控制器(29)。

2.根据权利要求1所述的一种公路上工作人员使用的防雨伞,其特征在于,所述防雨帆布(9)通过连接带分别固定安装在倾斜角铁一(5)和倾斜角铁二(6)上表面、左右两侧的固定柱(3)上端外侧、延伸板(7)上表面、挡板(8)外侧表面。

3.根据权利要求1所述的一种公路上工作人员使用的防雨伞,其特征在于,所述挡板(8)内侧下端设有固定环(30),所述防雨帆布(9)下端设有挂钩(31),所述固定环(30)挂在挂钩(31)上。

4.根据权利要求1所述的一种公路上工作人员使用的防雨伞,其特征在于,所述四个连接柱(2)外侧均设有辅助挡雨机构。

5.根据权利要求1所述的一种公路上工作人员使用的防雨伞,其特征在于,所述可升降连接台(22)由位于限位板(18)下方地面上的方形凹槽(32)、位于方形凹槽(32)下表面四个角的小型凹槽(33)、固定安装在小型凹槽(33)内下表面的小型电动伸缩杆(34)、固定安装在小型电动伸缩杆(34)上表面且与方形凹槽(32)大小对应的固定台(35)共同构成的。

6.根据权利要求1所述的一种公路上工作人员使用的防雨伞,其特征在于,所述旋转挡门机构由固定安装在长条凹槽(23)一侧两端的小型轴承(36)、两端插入小型轴承(36)内的旋转轴(37)、位于固定台(35)上表面位于旋转轴(37)中间位置下方一侧的盛放凹槽(38)、固定安装在盛放凹槽(38)内下表面的伺服电机(39)、固定安装在伺服电机(39)旋转端上的小型主动齿轮(40)、固定安装在旋转轴(37)上与小型主动齿轮(40)啮合的小型从动齿轮(41)、固定安装在旋转轴(37)上的旋转门(42)、位于长条凹槽(23)上端远离旋转轴(37)一侧且与旋转门(42)大小对应的台阶凹槽(43)、固定安装在盛放凹槽(38)上端的挡盖(44)、固定安装在挡盖(44)上表面的倾斜挡板(45)共同构成的。

7.根据权利要求1所述的一种公路上工作人员使用的防雨伞,其特征在于,所述限位通孔(19)上端为锥形扩口状。

8.根据权利要求1所述的一种公路上工作人员使用的防雨伞,其特征在于,所述雨滴传感器(26)、风速传感器(27)、风力传感器(28)内均设有信号发射器(46)。

9.根据权利要求8所述的一种公路上工作人员使用的防雨伞,其特征在于,所述控制器(29)内设有用电接口(47)、电容显示屏(48)、信号接收器(49)、PLC系统(50)。

10.根据权利要求9所述的一种公路上工作人员使用的防雨伞,其特征在于,所述信号发射器(46)通过蓝牙信号与信号接收器(49)连接。
