专利号: 2018106794313
申请人: 李海强
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

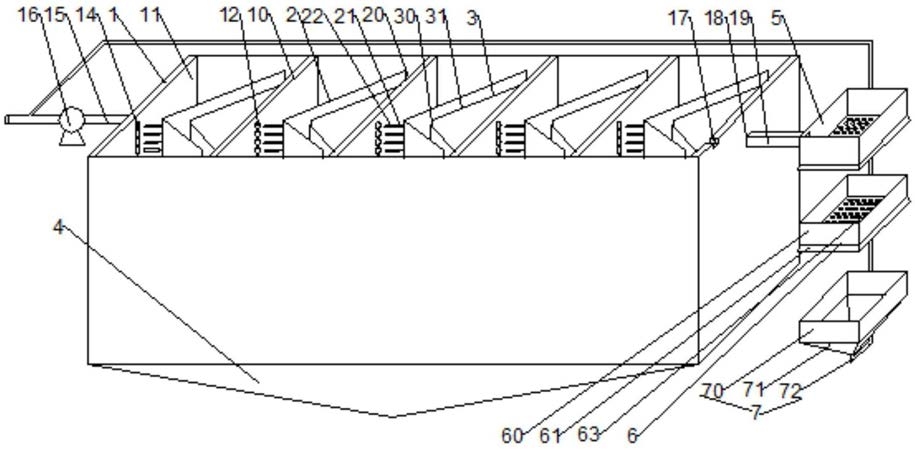

1.共振式沉砂池,其特征在于,包括:分流池,其为顶端密封底端开口的长方体形,所述分流池内沿其长度方向间隔竖直卡设n个隔板,以将所述分流池分隔为等体积的n+1个空腔,每个隔板中部沿所述分流池深度方向上下间隔开设多个圆形流水孔,每个空腔内竖直设置分流组件,所述分流组件包括沿水流方向依次设置的第一V形板和第二V形板,所述分流池正对所述第一V形板尖角端的一侧沿该侧高度方向密封埋设分流管,上下贯穿该侧内侧壁与所述分流管连通设置多个进水口,贯穿该侧外侧壁上部连通有进水管,多个第一V形板的尖角端所在直线形成的面等分所述隔板、所述进水口、及所述流水孔,第一V形板的尖角端、及开口端均不与该第一V形板所在空腔的内侧壁抵接,以使第一V形板与所述空腔内侧壁间形成涌流缝,第二V形板包括两块端部互不抵接形成导流口的矩形板,所述矩形板远离导流口的一端与所述隔板抵接,远离进水管的空腔远离其内第一V形板尖角端的一侧顶端设置溢流口、上部设置出水口,所述出水口连接出水管,且所述出水口的高度低于所述溢流口的高度,其中,所述第一V形板的尖角端沿远离该第一V形板的方向上下间隔水平设置多个螺旋弹簧,所述螺旋弹簧的自由端固接矩形簧片,所述簧片沿所述分流池长度方向设置,任意上下相邻两个簧片彼此垂直设置,靠近进水管的空腔内的进水口高度与该空腔内的簧片的高度一一对应相等,其余空腔内流水孔高度与该空腔内的簧片的高度一一对应相等;

集砂池,其为顶端开口的倒置四棱台形,所述集砂池顶端与所述分流池底端周向固接一体成型,以上下连通所述分流池和所述集砂池;

回流池,其包括上下间隔同轴设置的至少两个漏盘、及位于最下方一个漏盘下方且与其同轴设置的回流槽,所述漏盘包括长方体型容液槽、所述容液槽底端四周向外扩张形成的底面成开口状的类四棱台状挡水槽,每个容液槽底端成矩阵排列设置多个漏孔,每个漏孔竖直向下连通有漏管,每个漏管底端可旋转连通至少三个桨叶,每个桨叶最低端开设有通孔,任意相邻两个漏管长度不同,以使任意相邻两个漏管中的其中一个漏管所连通桨叶的最低端高于另一漏管所连通桨叶的最高端,且另一漏管所连通浆液的最低端高于与其对应的挡水槽的最低端,任意上下相邻两个漏盘中位于上方的漏盘的挡水槽底端面沿竖直方向的投影落入位于下方的漏盘的容液槽顶端面沿竖直方向的投影内,所述回流槽包括从上至下依次连通矩形接液槽、倒置四棱台型导流槽、及所述导流槽底端连通的回流管,其中,位于最下方挡水槽底端面沿竖直方向的投影落入所述接液槽顶端沿竖直方向投影的范围内;

其中,所述隔板顶端、所述第一V形板、所述第二V形板均与所述分流池顶端密封抵接;

所述出水管非倾斜向上设置,其自由端与位于最上方的容液槽连通,且位于最上方的容液槽顶端的高度高于所述分流池顶端高度;

所述回流管自由端与所述进水管连通,位于所述回流管与所述进水口之间的所述进水管上设置水泵;

所述漏管下端上下间隔设置两个周向的滑槽;

还包括:壳体,其为圆盘状,所述壳体顶端具有一开口,所述壳体顶端内侧壁竖直向下固接一竖圆板,所述竖圆板底端向内缩合一体成型设置横圆板,所述开口、所述竖圆板、所述横圆板同轴设置,且所述横圆板内环与所述壳体开口处均设置为与所述滑槽相适配的滑道,两个滑道分别密封旋转滑动设于两个滑槽内,以使横圆板、竖圆板及漏管外侧壁和壳体顶端内侧壁间形成纵向截面为正方形的容置腔,所述容置腔内设置转珠;

其中,至少三个桨叶分别与所述壳体周向连通,以使每个漏管底端可旋转连通至少三个桨叶,且三个桨叶等间隔沿壳体周向设置;

所述壳体底端竖直向上固接有转杆,所述转杆与所述漏管同轴设置,所述转杆顶端可旋转固定于所述漏管内侧壁,所述转杆沿其长度方向向下间隔设置多组叶片,每组叶片沿所述转杆周向设置。

2.如权利要求1所述的共振式沉砂池,其特征在于,所述流水孔、及所述进水口沿流水运行方向呈口径逐渐变小的喇叭状。

3.如权利要求1所述的共振式沉砂池,其特征在于,所述第一V形板其中一个板体所在面的延长面与所述分流池内侧壁间的夹角为45°。

4.如权利要求1所述的共振式沉砂池,其特征在于,每个转杆上下相邻两组叶片在竖直方向的投影不重叠。

5.如权利要求1所述的共振式沉砂池,其特征在于,每个桨叶侧壁沿其长度方向间隔开设3个流水孔,沿桨叶转动的正周向一周,其中一个桨叶上流水孔最高点的高度低于相邻桨叶上流水孔最低点的高度。
