专利号: 2018106802220
申请人: 钟静涛
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

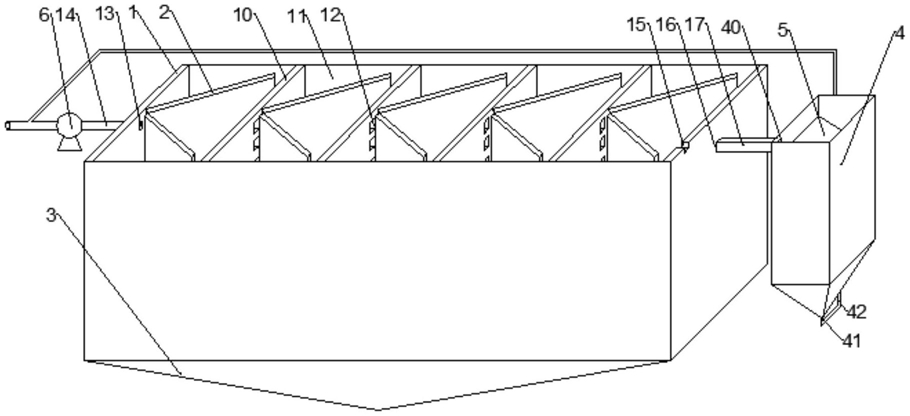

1.平紊流交替式沉砂池,其特征在于,包括:

分流池,其为顶端密封底端开口的长方体形,所述分流池内沿其长度方向间隔竖直卡设n个隔板,以将所述分流池分隔为等体积的n+1个空腔,每个隔板中部沿所述分流池深度方向上下间隔开设多个流水孔,每个空腔内竖直设置V形分流板,多个V形分流板的尖角端所在直线形成的面等分所述隔板、及所述流水孔,每个分流板的尖角端、及开口端均不与该分流板所在空腔的内侧壁抵接,位于端部的一个空腔靠近其内V形分流板尖角端的一侧上部设置进水口,所述进水口连接进水管,位于另一端部的一个空腔远离其内V形分流板尖角端的一侧顶端设置溢流口、上部设置出水口,所述出水口连接出水管,且所述出水口的高度低于所述溢流口的高度;

集砂池,其为顶端开口的倒置四棱台形,所述集砂池顶端与所述分流池底端周向固接一体成型,以上下连通所述分流池和所述集砂池;

回流池,其为圆柱状筒体,所述回流池顶端高度略高于所述分流池顶端高度,所述回流池上部具有回流口,所述回流池下端向下倾斜形成出流口,所述出流口连通出流管,所述回流池内位于回流口下方上下间隔卡设多个倾斜向下设置的导流板,以形成由上至下的S形水流通路,所述导流板中空设置,所述回流池外侧壁位于所述回流口下端和所述回流池筒体底端间密封套设一套筒,所述套筒内侧壁与所述回流池外侧壁间形成容气腔,所述套筒侧壁具有进气口,所述进气口连通进气管,其中,所述导流板与所述回流池连接处的最高端处设有圆孔,以使所述导流板与所述容气腔连通,每个导流板底侧面间隔开设多个出气孔;

其中,所述隔板顶端、所述V形分流板均与所述分流池顶端密封抵接;

所述出水管非倾斜向上设置,其自由端与所述回流口连通;

所述出流管自由端与所述进水管连通,位于所述出流管与所述进水口之间的所述进水管上设置水泵。

2.如权利要求1所述的平紊流交替式沉砂池,其特征在于,所述流水孔沿流水运行方向呈口径逐渐变小的喇叭状。

3.如权利要求2所述的平紊流交替式沉砂池,其特征在于,每个V形分流板其中一个板体所在面的延长面与所述分流池内侧壁间的夹角为45°。

4.如权利要求1所述的平紊流交替式沉砂池,其特征在于,所述圆孔位于所述导流板内的一侧水平连通导气管,所述导气管自由端同轴连通设置有圆锥状皮碗,所述皮碗顶端具有一气孔,当皮碗与导气管连通处气压大于皮碗外侧面气压时,气孔打开,当皮碗与导气管连通处气压小于皮碗外侧面气压时,气孔关闭。

5.如权利要求1所述的平紊流交替式沉砂池,其特征在于,每个导流板上的每个出气孔位于导流板外侧均连通设置一喇叭状橡胶套;

还包括:多个开合组件,多个开合组件与多个出气孔一一对应,每个开合组件包括位于所述导流板外侧的浮球、与所述浮球外侧壁固接并穿过所述出气孔的导杆、与所述导杆自由端固接并位于所述导流板内的档杆,其中,所述浮球直径小于所述橡胶套最下端直径,大于所述出气孔直径,当所述导杆竖直设置时,所述档杆平行于所述导流板,所述浮球在水中的浮力大于所述浮球的重力,所述浮球在水中的浮力小于所述浮球重力和通过出气孔出气对浮球向下的推力和。

6.如权利要求1所述的平紊流交替式沉砂池,其特征在于,每个导流板底侧面的低端倾斜向上设置,倾角处位于最底端的出气孔端部。
