专利号: 2018106833341
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

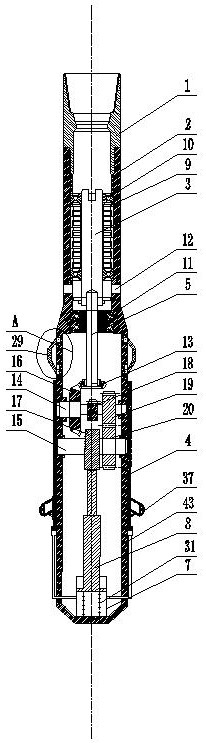

1.一种间歇式井下牵引器,包括上接头(1)、内管(2)、涡轮轴(3)、外套管(4)、输出轴(5)、扶正支撑器、油缸(7)和活塞杆(8)构成,其特征在于:内管(2)上端螺纹安装有上接头(1),内管(2)内通过涡轮组件(9)和对称设置的涡轮轴承(10)安装有涡轮轴(3),涡轮轴(3)下方的内管(2)内通过输出轴轴承(11)安装有输出轴(5),输出轴(5)的一端与涡轮轴(3)固定连接,输出轴(5)的另一端端头装有小锥齿轮(13),小锥齿轮(13)下方的内管(2)内设置有传动机构,小锥齿轮(13)与传动机构啮合连接,传动机构下方的内管(2)内安装有油缸(7),油缸(7)内通过弹簧(31)装有活塞杆(8),活塞杆(8)的一端延伸至油缸(7)外端,延伸至油缸(7)外端的活塞杆(8)与传动机构间歇连接;

所述的传动机构对应的内管(2)上设置有滑孔(21),与滑孔(21)对应的内管(2)上活动套装有外套管(4),传动机构通过滑孔(21)与外套管(4)啮合连接,外套管(4)上方的内管(2)上通过扶正弹簧(30)安装有扶正支撑器,外套管(4)下端圆周上装有支撑装置,支撑装置下方的外套管(4)上固装有伸缩缸,伸缩缸一端与支撑装置连接,伸缩缸另一端通过柔性管(6)与油缸(7)连通;

所述的传动机构由传动轴A(14)、传动轴B(15)、大锥齿轮(16)、凸轮(17)、不完全齿轮(18)、传动齿轮A(19)和传动齿轮B(20)构成,内管(2)内径向安装有传动轴A(14),传动轴A(14)上装有大锥齿轮(16)和传动齿轮A(19),大锥齿轮(16)与小锥齿轮(13)啮合连接,大锥齿轮(16)和传动齿轮A(19)之间的传动轴A(14)上装有不完全齿轮(18);传动轴A(14)下方的内管(2)内通过传动轴B(15)装有传动齿轮B(20),传动齿轮B(20)与传动齿轮A(19)啮合连接,传动齿轮B(20)一侧的传动轴B(15)上安装有凸轮(17),凸轮(17)与活塞杆(8)间歇连接;

所述的扶正支撑器由上固定环(25)、下滑环(26)、上扶正杆(27)、下扶正杆(28)和支撑扶正杆(29)构成,上固定环(25)的圆周上通过销轴均布有多个上扶正杆(27),下滑环(26)的圆周上与上固定环(25)对应状通过销轴均布有多个下扶正杆(28);上扶正杆(27)和下扶正杆(28)由销轴通过支撑扶正杆(29)相互连接;

所述的支撑装置由支撑座(32)、连杆(33)、上支撑杆(34)、下支撑杆(35)、中间杆(36)、弹性片(37)和支撑滑环(38)构成,支撑座(32)下方的外套管(4)圆周上滑动安装有支撑滑环(38),支撑滑环(38)上方的支撑座(32)上通过连接耳和销轴呈对称状安装有多个上支撑杆(34)和下支撑杆(35),上支撑杆(34)和下支撑杆(35)之间由销轴通过中间杆(36)相互连接,中间杆(36)上固装有弹性片(37),所述的支撑滑环(38)上通过销轴与下支撑杆(35)对应安装有多个连杆(33),连杆(33)的一端通过销轴与下支撑杆(35)连接。

2.根据权利要求1所述的一种间歇式井下牵引器,其特征在于:所述的不完全齿轮(18)对应的外套管(4)内壁上设置有传动齿(24),不完全齿轮(18)通过滑孔与传动齿(24)啮合连接;所述的内管(2)为变径管,内管(2)的底部呈封堵状。

3.根据权利要求1所述的一种间歇式井下牵引器,其特征在于:滑孔(21)上方的内管(2)上设置有滑槽(22),外套管(4)上设置有限位钉(23),外套管(4)通过限位钉(23)与滑槽(22)的配合滑动套装在内管(2)上。

4.根据权利要求1所述的一种间歇式井下牵引器,其特征在于:所述的支撑座(32)为筒状体,支撑座(32)螺纹安装在外套管(4)上。

5.根据权利要求1所述的一种间歇式井下牵引器,其特征在于:所述的弹性片(37)为弧形体,中间杆(36)与弹性片(37)之间设置有支撑弹簧(39)。

6.根据权利要求1所述的一种间歇式井下牵引器,其特征在于:所述的伸缩缸由缸体(40)、伸缩活塞杆(41)和伸缩缸弹簧(42)构成,缸体(40)内通过伸缩缸弹簧(42)装有伸缩活塞杆(41),伸缩活塞杆(41)的一端延伸至缸体(40)外端,延伸至缸体(40)外端的伸缩活塞杆(41)与支撑滑环(38)固定连接;伸缩缸通过缸体(40)固装在外套管(4)上。
