1.一种耐高温耐盐酸腐蚀合成炉复合材料，其特征在于，该复合材料由基体和防腐涂层组成，所述基体为碳钢或者特殊钢，所述防腐涂层为高熵合金包覆石墨C的混合物；

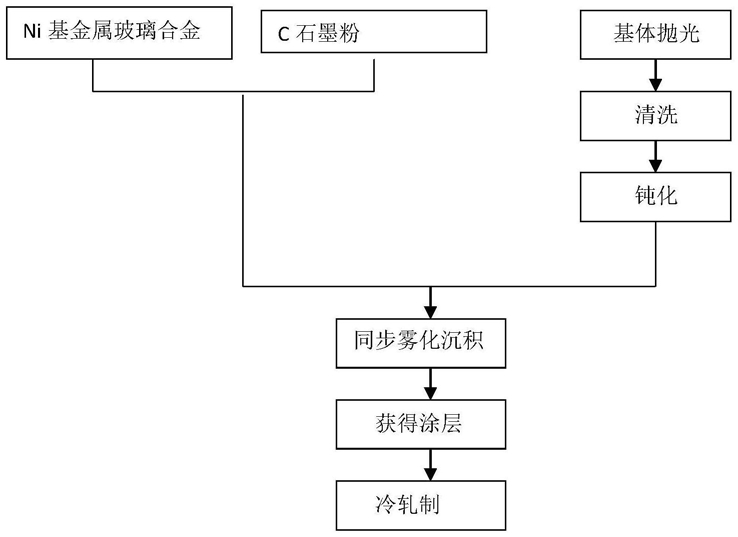

所述耐高温耐盐酸腐蚀合成炉复合材料的制备方法包括以下步骤：

1)对基体表面抛光，去除表面的氧化物和杂质，再用无水乙醇对表面清洗，风干后，将基体浸泡在浓度70％的硫酸溶液中静置30min，然后用无水乙醇清洗，基体表面获得氧化铁钝化膜；

2)将高熵合金金属按照原子比进行配置原料，放置于坩埚熔炼炉在氩气保护下加热至熔化，然后将熔液加注到喷射沉积机中的金属液包，同时将粒径为8-12μm石墨粉加注到固体流化输送器中，设置沉积距离200～450mm，沉积量6～9Kg/min,基体旋转速度150r/min；

3)向步骤2)中金属液包和输送器中通入2～3MPa的高压氦气让高熵合金金属液和石墨粉同步雾化形成固液混合的液滴，在雾化室下端冷却器作用下液滴快速凝固，沉积在步骤

1)所得的基体上，获得高熵合金包覆石墨C的涂层，涂层厚度在3～5mm，得带有涂层的基体；

4)将步骤3)中获得的带有涂层的基体进行冷轧处理，分三道工序进行了冷轧，第一道压下量10％，第二道压下量5％，第三道压下量5％。

2.根据权利要求1所述的复合材料，其特征在于，所述的高熵合金的成分为Ni60Nb20Ti12.5Hf7.5或TiCoCrFeNiAlSi。

3.根据权利要求1所述的复合材料，其特征在于，所述高熵合金包石墨C的混合物是由高熵合金与石墨C按照质量比4-5:5-6组成。

4.根据权利要求1所述的复合材料，其特征在于，所述复合材料的防腐涂层厚度为3～

5mm。

5.根据权利要求1-4任一项所述的复合材料在制备合成炉中的应用。
