专利号: 2018106845283
申请人: 泉州味盛食品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

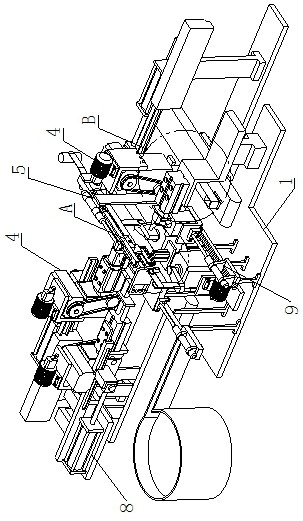

1.公交车把手的组装机,包括加工台(1)和设置在加工台(1)一端并且用于放卷绳带(13)的放卷装置(2),其特征在于:还包括搭设在加工台(1)顶部并且位于放卷装置(2)下游处的拨绳装置(3)、对称设置在拨绳装置(3)两旁的两个结构相同的上料装置(4)以及位于拨绳装置(3)上方的递料装置(5),两个上料装置(4)的同一侧分别设置有铆接装置(7)以及铆钉给料装置(8),铆接装置(7)朝向拨绳装置(3)的前端设置有鼓风装置(9),鼓风装置(9)的旁侧装设有用以摆放把手(12)的定位治具(10),铆接装置(7)、铆钉给料装置(8)和所有上料装置(4)均位于拨绳装置(3)的上方;

所述铆钉给料装置(8)包括避让滑轨(8a)、复位气缸(8b)、给料气缸(8c)、取料电机(8d)以及给料吸块(8e),避让滑轨(8a)架设在加工台(1)上方,避让滑轨(8a)上安装有能够与之活动配合的第二U型座,第二U型座的开口面朝下,给料气缸(8c)通过第二气缸座轴接在第二U型座的开口内,取料电机(8d)安装在第二U型座的顶部并且用以驱动第二气缸座朝向第二U型座的开口外翻转运动,复位气缸(8b)安装在避让滑轨(8a)远离放卷装置(2)的一端,复位气缸(8b)的输出杆与第二U型座连接,给料吸块(8e)安装在给料气缸(8c)的输出端上,取料电机(8d)的上方安装有第三真空泵(8f),第三真空泵(8f)的输出端通过软管与给料吸块(8e)连通。

2.根据权利要求1所述的公交车把手的组装机,其特征在于:所述鼓风装置(9)包括鼓风机(9a)、行进滑轨(9b)和矩形盒(9c),行进滑轨(9b)架设在加工台(1)上方,鼓风机(9a)通过机座能够活动的安装在行进滑轨(9b)上,矩形盒(9c)朝向拨绳装置(3)的前侧为敞口设置,矩形盒(9c)的背侧通过金属管(9d)与鼓风机(9a)连通,并且矩形盒(9c)位于鼓风机(9a)的上方,行进滑轨(9b)的一端设置有用于驱动机座活动的第一电杆(9e)。

3.根据权利要求1所述的公交车把手的组装机,其特征在于:所述定位治具(10)通过第二电杆(11)能够活动的设置在加工台(1)的上方,经第二电杆(11)驱动定位治具(10)能够靠近或远离放卷装置(2)的下游处。
