专利号: 2018106853256
申请人: 辅创科技(宜昌)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

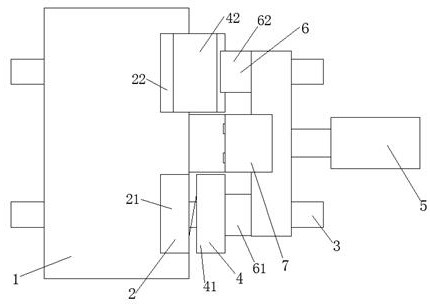

1. 一种圆锯机工作台,其特征在于,包括固定在箱体上的底座,底座上方右侧边沿设置有左夹紧块,左夹紧块包括左夹紧块一和左夹紧块二,左夹紧块一和左夹紧块二与棒料轴向平行固定在底座上,左夹紧块一的右侧设置有夹持棒料的凹槽,左夹紧块二的上方设置有夹持棒料的凹槽;左夹紧块的右侧设置有右夹紧块,右夹紧块包括右夹紧块一和右夹紧块二,右夹紧块一的左侧与左夹紧块一凹槽对应的位置设置有凹槽,右夹紧块二的下方与左夹紧块二上方的凹槽对应的位置设置有凹槽,右夹紧块二呈“ ”字型结构;底座上平行穿设有两根滑轨,右夹紧块一穿设在其中一根滑轨上且可沿着滑轨滑动,右夹紧块二的纵臂穿设在另一根滑轨上且可沿垂直滑轨的方向上下运动;气缸设置在右夹紧块的右侧并与电源和脚控阀接通,气缸通过顶紧转向装置与右夹紧块连接,气缸驱动右夹紧块运动时,右夹紧块一向左运动,右夹紧块二向下运动,右夹紧块和左夹紧块夹紧棒料。

2.根据权利要求1所述的圆锯机工作台,其特征在于,顶紧转向装置包括顶紧块一和顶紧块二,顶紧块一设置在右夹紧块一的右侧,顶紧块二设置在右夹紧块二的右侧,顶紧块一和顶紧块二通过连接轴固定在一起,连接轴的中间与气缸连接;右夹紧块二“ ”型结构的横臂和纵臂的相交处为一向右倾斜的斜面,顶紧块二的的左侧设置有一向左倾斜的斜面且该斜面倾斜的角度大于右夹紧块二上的斜面倾斜的角度,顶紧块二的高度低于右夹紧块二的高度,气缸推动顶紧块二向左运动时,右夹紧块二会在顶紧块二斜面的作用下向下运动。

3.根据权利要求2所述的圆锯机工作台,其特征在于,右夹紧块一的左侧设置有用于右夹紧块一自动回位的弹簧,该弹簧的另一端固定在底座上,右夹紧块二的下方设置有右夹紧块二自动回位的弹簧,该弹簧的另一端固定在箱体上表面上。

4.根据权利要求2所述的圆锯机工作台,其特征在于,顶紧块的连接轴上设置有凹槽,气缸的活塞杆前端设置有与该凹槽相匹配的凸起,气缸通过凸起和凹槽推动顶紧块向前运动。

5.根据权利要求2所述的圆锯机工作台,其特征在于,底座呈“凸”字型结构,其凸出的部位位于左夹紧块一和左夹紧块二之间且其上铰接设置有前挡板,前挡板的另一端靠设在顶紧块的连接轴上,底座对应的另一侧的边沿设置有后挡板。
