1.一种简单体系电沉积锌涂层的方法，其特征在于，包括如下步骤：

(1) 离子液体制备：首先将氯化胆碱、氯化锌混合、加热，恒温搅拌至透明粘稠状，生成氯化胆碱-氯化锌离子液体；其中，加热的温度为90℃；其中，所述步骤(1)中，氯化胆碱、氯化锌的摩尔比为1:1-1:3；

(2) 电沉积反应：采用锌片作为可溶性阳极，紫铜作为阴极，以上组成电极，然后将电极浸入步骤(1)制备的离子液体中并通过铜丝与电源连接，进行恒电流电沉积反应；其中，所述阳极和阴极间距离为1-3cm；恒电流密度为2-6 mA/cm2，电沉积温度为110-140℃，电沉积时间为20-40min；

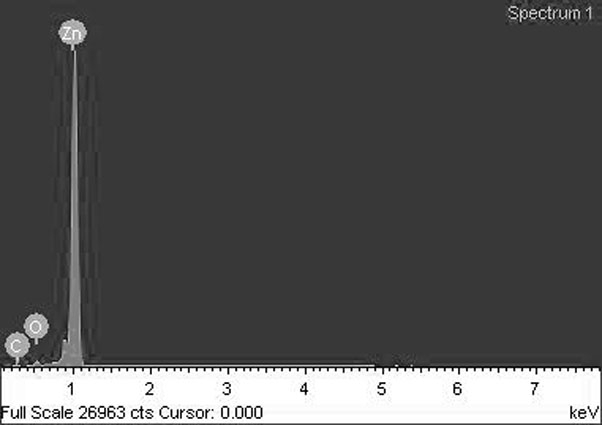

(3) 样品制备：电沉积反应完成后取出样品进行超声清洗、干燥。

2.根据权利要求1所述的一种简单体系电沉积锌涂层的方法，其特征在于，所述步骤(3)具体为：将样品取出后放入超声波清洗槽中，先用无水乙醇清洗，再用去离子水清洗，最后用吹风机低温吹干，温度控制为20-30℃。
