专利号: 2018106900505
申请人: 绵阳正耀久生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

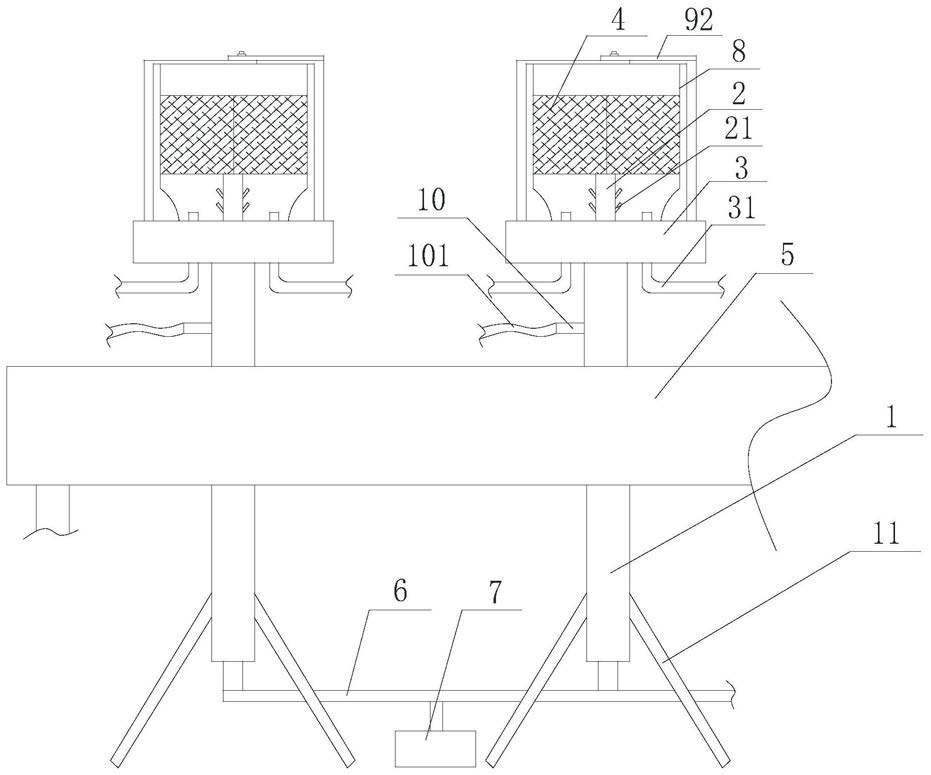

1.清洗烘干一体式药剂瓶清洗设备,其特征在于,包括多个支撑柱(1),所述支撑柱(1)为中空结构,所述支撑柱(1)的上端设置有固定盘(3),所述固定盘(3)用于放置药剂瓶(8),所述固定盘(3)上设置有进水管(31)和若干通孔,所述固定盘(3)的上端面向下凹陷形成用于固定药剂瓶(8)瓶口的凹槽(32),所述支撑柱(1)内穿设有杆体(2),所述杆体(2)的上端设置有海绵(4),所述海绵(4)能够伸入或取出药剂瓶(8),当海绵(4)伸入药剂瓶(8)内时与药剂瓶(8)的内壁和底部紧贴,所述杆体(2)的底部与液压缸(7)连接,所述固定盘(3)的下方设置有废水池(5),所述支撑柱(1)穿设在废水池(5)的底部,所述固定盘(3)上设置有用于穿过杆体(2)的中心通孔;所述杆体(2)为中空结构,所述杆体(2)上设置有螺纹通孔,所述支撑柱(1)上设置有与螺纹通孔的通槽,一接头(10)穿过通槽固定在螺纹通孔内,所述接头(10)连接有气体进管(101),所述杆体(2)的上部设置有排气管(21),所述排气管(21)向上倾斜设置,所述排气管(21)设置在固定盘(3)上方;所述固定盘(3)上均匀设置有4个第一滑槽(33),所述第一滑槽(33)上设置有固定件(9),所述固定件(9)包括第一滑板(91),所述第一滑板(91)的内侧端设置有内径卡板(94),所述第一滑板(91)的上端面设置有第二滑槽(95),所述第二滑槽(95)内设置有第二滑板(96),所述第二滑板(96)的内侧端设置有限位块(93)。

2.根据权利要求1所述的清洗烘干一体式药剂瓶清洗设备,其特征在于,所述杆体(2)的上端对称铰接有2个半圆弧立板,2个半圆弧立板刚好围成一个圆管结构,2个半圆弧立板之间通过弹簧连接,所述海绵(4)由2个半圆弧海绵结构组成,所述半圆弧海绵结构的顶部设置有半圆块,所述半圆块与药剂瓶(8)的底部接触,每个半圆弧海绵结构对应设置在一个半圆弧立板外壁上。

3.根据权利要求1所述的清洗烘干一体式药剂瓶清洗设备,其特征在于,所述第二滑板(96)上设置有L形固定片(92),所述L形固定片(92)一端铰接在第二滑板(96)上,另一端通过螺栓与其它L形固定片(92)连接,所述L形固定片(92)的一边紧贴药剂瓶(8)的侧壁,另一边设置在药剂瓶(8)瓶底上方。

4.根据权利要求1所述的清洗烘干一体式药剂瓶清洗设备,其特征在于,所述支撑柱(1)的下部倾斜设置多个支腿(11),多个支腿(11)用于固定支撑柱(1)使支撑柱(1)的底部不与地面接触。

5.根据权利要求1所述的清洗烘干一体式药剂瓶清洗设备,其特征在于,多个杆体(2)的底部通过横杆(6)连接,所述液压缸(7)与横杆(6)连接。

6.根据权利要求1所述的清洗烘干一体式药剂瓶清洗设备,其特征在于,所述排气管(21)上设置有若干排气孔。
