1.一种两亲性多肽P13，其特征在于：所述的两亲性多肽P13的氨基酸序列中包括亲水段DGRHHH和疏水段，疏水段由L和A氨基酸组成。

2.根据权利要求1所述的一种两亲性多肽P13，其特征在于：所述的两亲性多肽P13的氨基酸序列为DGRHHHLLLAAAA，分子结构式如下所示：

3.权利要求1或2中所述的两亲性多肽P13的制备方法，其特征在于，包括以下步骤：

1)将基体树脂浸泡于溶剂中，接着加入N，N-二异丙基乙胺DIEA、天冬氨酸Fmoc-Asp(OtBu)-OH进行接触反应，然后洗涤、封头处理、脱保护，最后洗涤直至茚三酮检测为蓝色以得到二级树脂；

2)将所述二级树脂依次与多种化合物进行多次改性处理得到三级树脂；每次所述改性处理为：将二级树脂与所述化合物在1-羟基苯并三氮唑HoBt、苯并三氮唑-N，N，N′，N′-四甲基脲六氟磷酸盐HBTU的存在下进行接触反应，然后经过脱保护、洗涤直至茚三酮检测为蓝色以得到三级树脂；单次改性处理中的化合物依次独立为Fmoc-Gly-OH、Fmoc-Arg(pbf)-OH、Fmoc-His(OtBu)-OH、Fmoc-Gly-OH、Fmoc-Ala-OH；

3)将所述三级树脂洗涤、干燥，然后与切割液进行切割反应以制得所述两亲性多肽P13。

4.根据权利要求3所述的两亲性多肽P13的制备方法，其特征在于，在步骤1)中，所述浸泡至少满足以下条件：浸泡温度为15-30℃，浸泡时间为10-30min；

所述接触反应至少满足以下条件：反应温度为15-30℃，反应时间为0.5-2h。

5.根据权利要求3所述的两亲性多肽P13的制备方法，其特征在于，在步骤1)中，相对于

0.25g的所述基体树脂，所述DIEA的用量为0.3-0.8mL，所述Fmoc-Asp(OtBu)-OH的用量为

0.08-0.49g；

在步骤1)中，所述封头处理采用二氯甲烷DCM、甲醇和DIEA加入体系中进行；相对于

0.25g的所述基体树脂，所述DCM的用量为5-20mL，所述甲醇的用量为0.3-0.8mL，所述DIEA的用量为0.3-0.8mL；

步骤1)中所述溶剂选自DCM、DMF中的至少一者，所述基体树脂选自2-氯三苯甲基氯树脂、Wang树脂、MBHA树脂和Rink树脂中的至少一者。

6.根据权利要求3所述的两亲性多肽P13的制备方法，其特征在于，在步骤2)中，所述接触反应至少满足以下条件：反应温度为15-30℃，反应时间为0.5-2h；

在单次改性处理中，相对于0.25g所述基体树脂，所述HoBt的用量为0.2-0.3g，所述HBTU的用量为0.2-0.5g，所述化合物的用量依次为：所述Fmoc-Gly-OH的用量为0.2-0.6g、Fmoc-Arg(pbf)-OH的用量为0.5-0.8g、Fmoc-His(OtBu)-OH的用量为0.5-0.8g、Fmoc-Gly-OH的用量为0.2-0.6g、Fmoc-Ala-OH的用量为0.2-0.6g。

7.根据权利要求3所述的两亲性多肽P13的制备方法，其特征在于，在步骤3)中，所述切割液由三氟乙酸TFA、三异丙基硅烷TIS、1，2-乙二硫醇EDT和水组成；所述TFA、TIS、EDT和水的体积比为95∶(1.5-2.5)∶(1.5-2)∶(1-2)；相对于0.25g的所述基体树脂，所述切割液的用量为10-15mL：在步骤3)中，所述切割反应满足以下条件：切割温度为15-30℃，切割时间为1.5-3h；

在步骤3)中，所述干燥满足以下条件：干燥温度为30-35℃，干燥时间为1-2h。

8.根据权利要求3-7所述的两亲性多肽P13的制备方法，其特征在于，在步骤1)-3)中，所述添料采用过量添加的方式进行，即最大可能的保证反应的充分性，并且多量的试剂不会残留在反应体系内。

9.根据权利要求3-7所述的两亲性多肽P13的制备方法，其特征在于，在步骤1)-3)中，所述脱保护的脱保护试剂由哌啶PIP、DMF组成，所述PIP、DMF的体积比为1∶3-5。

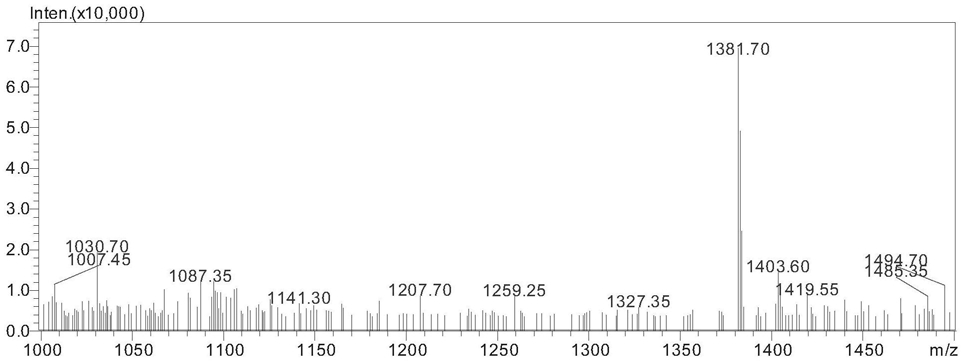

10.根据权利要求3-7所述的两亲性多肽P13的制备方法，其特征在于，在所述切割反应之后，所述制备方法还包括提纯：首先采用冰甲基叔丁醚离心沉降得到粗品，经滤膜过滤后，接着通过色谱柱梯度洗脱法进行二次提纯；其中，梯度洗脱法中洗脱液A：0.1％TFA/H2O，洗脱液B：0.1％TFA/80％乙腈-H2O(V/V)；

在所述二次提纯过程中，滤膜孔径为0.25-0.45μm，洗脱时间为0-30min，检测波长为

214nm，柱温为20-32℃，流动相流速1.0-1.4mL/min，进样量3-5mL；

在30min内，梯度洗脱20％B→80％B；

色谱柱选择C18柱，规格可选择10μm，30mm×250mm、3.5μm，4.6mm×250mm、5μm，4.6mm×

150mm。
