专利号: 2018106941350
申请人: 苏州市启献智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

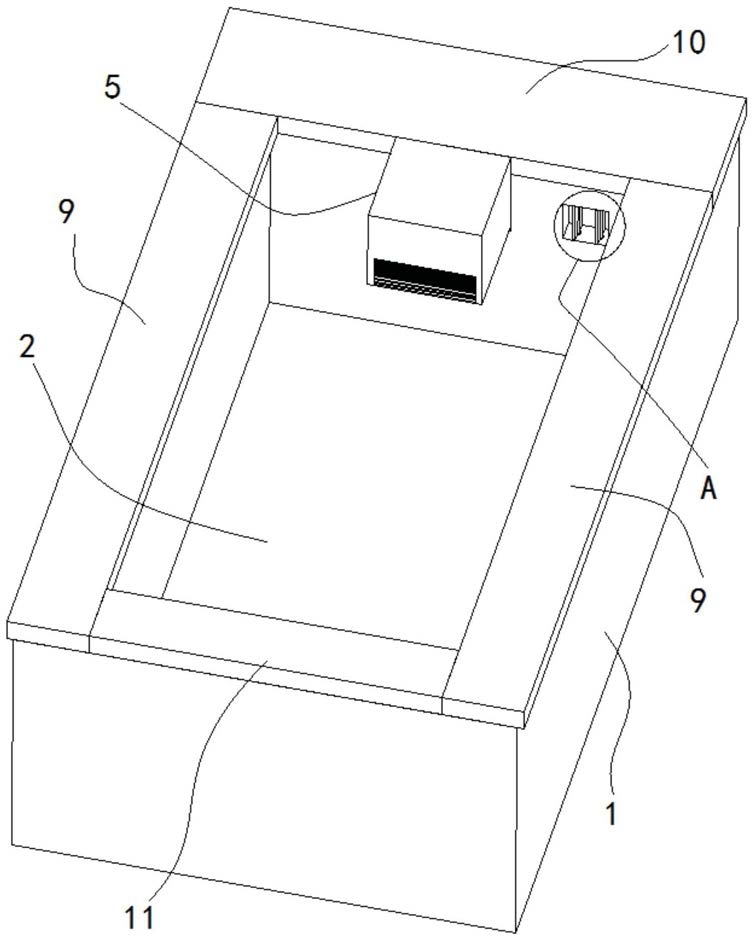

1.一种冲浪式游泳池,包括游泳池外池体(1)和游泳池内池体(2),其特征在于:所述游泳池内池体(2)一侧面固定有分割支撑块(201);所述分割支撑块(201)一相对侧面均开有第一槽口(202);所述游泳池内池体(2)一侧面固定有两L形支撑块(203);所述第一槽口(202)一表面和L形支撑块(203)一表面间配合有水处理组件(4);所述游泳池内池体(2)一侧面开有若干进水孔(204);所述游泳池内池体(2)周侧面固定有回字形导水管(3);所述回字形导水管(3)一表面通过螺钉分别固定有鼓风机(6)和水泵(7);

所述游泳池内池体(2)另一侧面固定有水箱(205);所述水箱(205)一表面贯穿固定有第二水管(209);所述第二水管(209)另一端与水泵(7)出水口连通;所述回字形导水管(3)一表面贯穿固定有第一水管(208);所述第一水管(208)另一端与水泵(7)进水口连通;所述水箱(205)一表面开有第二贯穿孔(206);

所述游泳池内池体(2)一侧面开有第三贯穿孔(207);所述第三贯穿孔(207)内壁配合有导气箱(5);所述导气箱(5)一表面通过螺钉固定有盖板(501);所述盖板(501)一表面贯穿固定有进气管(502);所述进气管(502)通过导气管(601)与鼓风机(6)出气口连通;所述盖板(501)一表面开有气体回流孔(503);所述盖板(501)一表面开有若干第一出气孔(506);所述导气箱(5)一侧面开有若干第二出气孔(504)和第三出气孔(505);所述导气箱(5)一相对内壁固定有第一气体分隔板(507);所述第一气体分隔板(507)一表面与导气箱(5)一内壁间固定有两第二气体分隔板(508);所述第二气体分隔板(508)一表面开有回气通孔(509);两个所述第二气体分隔板(508)相对表面间滑动配合有滑块(510);所述第一气体分隔板(507)一表面固定有电动伸缩杆(511);所述电动伸缩杆(511)另一端与滑块(510)一表面固定;

所述游泳池内池体(2)与游泳池外池体(1)与内表面固定连接;

所述第一出气孔(506)、第二出气孔(504)和第三出气孔(505)横截面均为长方形;所述第一出气孔(506)与盖板(501)一表面的夹角范围为10°-30°;所述第二出气孔(504)与导气箱(5)一侧面的夹角范围为45°-60°;所述第三出气孔(505)与导气箱(5)一侧面的夹角范围为55°-75°。

2.根据权利要求1所述的一种冲浪式游泳池,其特征在于,所述分割支撑块(201)和L形支撑块(203)同一表面固定有端部密封板;两所述L形支撑块(203)与分割支撑块(201)和端部密封板相对表面间空隙均与回字形导水管(3)连通。

3.根据权利要求1所述的一种冲浪式游泳池,其特征在于,所述水处理组件(4)包括安装槽体(401);所述安装槽体(401)一表面开有若干第一通孔(402);所述安装槽体(401)内壁配合有过滤体(403);所述过滤体(403)一表面配合有过滤网(404);所述安装槽体(401)一表面固定有两把手(405)。

4.根据权利要求1所述的一种冲浪式游泳池,其特征在于,所述第二贯穿孔(206)贯穿至游泳池内池体(2)一内壁;所述第二贯穿孔(206)一相对内壁均开有若干圆槽(210);两所述圆槽(210)转动配合有短轴(8);所述短轴(8)周侧面与圆槽(210)内壁间配合有橡胶圈(801);所述短轴(8)周侧面固定有两导流叶片(802)。

5.根据权利要求1所述的一种冲浪式游泳池,其特征在于,所述游泳池内池体(2)一相对侧面与游泳池外池体(1)一相对内壁间均设有保温层(12);所述保温层(12)包括发泡聚氨酯。

6.根据权利要求1所述的一种冲浪式游泳池,其特征在于,所述游泳池内池体(2)一相对侧面与游泳池外池体(1)一相对内壁间均固定有第一泳池上边盖(9);所述游泳池内池体(2)一侧面与游泳池外池体(1)一内壁间配合有第二泳池上边盖(10);所述游泳池内池体(2)另一侧面与游泳池外池体(1)另一内壁间配合有第三泳池上边盖(11);所述第一泳池上边盖(9)、第二泳池上边盖(10)和第三泳池上边盖(11)横截面均为T形结构。

7.根据权利要求1所述的一种冲浪式游泳池,其特征在于,所述游泳池外池体(1)一侧面开有若干通风孔。
