专利号: 2018106962111
申请人: 金华小黄人智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

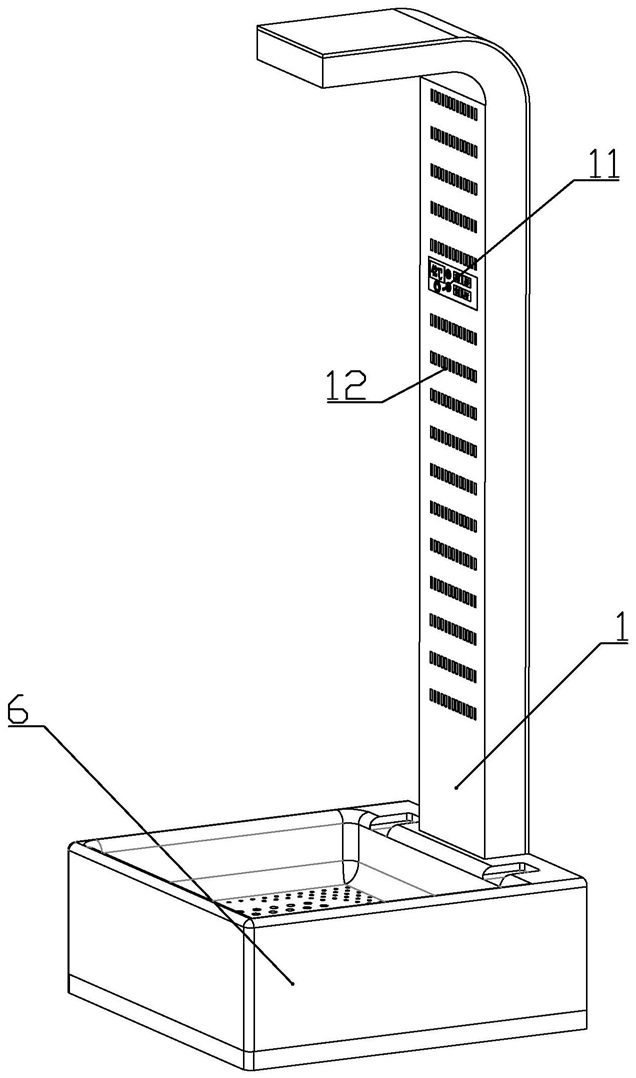

1.一种浴室用淋浴器,其特征在于:包括有淋浴屏以及位于淋浴屏下端的足浴盆,所述淋浴屏包括有安装在墙面上的整体呈L形的铝合金材质的壳体,以及与壳体密封连接的盖体;

所述壳体包括竖直部以及垂直连接在竖直部上端的水平部;所述竖直部前部沿竖直方向等间距开设有多个出风口组,每个出风口组包括有多个沿水平方向等距排列的出风口;

所述水平部内安装有一个顶喷板;所述出风口连接有出风阀组;

所述出风阀组包括固定安装在所述竖直部内壁的阀片安装板,所述阀片安装板上对应每组条形通风孔的位置成型有矩形的通风孔,所述阀片安装板朝向竖直部内壁的一面上对应各个通风孔的位置成型有矩形的阀片容槽,每个所述阀片容槽内安装有能够左右滑动的阀片;

所述阀片上成型有与一组出风口组的出风口等数量的阀孔;所述阀片向右移动至极限位置时,所述阀孔与出风口相对从而形成供空气流出的气流通道;所述阀片向左移动至极限位置时,所述阀孔与出风口错开从而使所述气流通道封闭;

所述阀片远离出风口一端右侧固定连接有第一磁铁、左侧固定连接有第二磁铁;

所述竖直部的两侧固定安装有两组竖直设置的导杆;所述导杆滑动连接有驱动阀片滑动的驱动座;

所述驱动座上端右侧成型有第一支杆;所述第一支杆靠近阀片安装板一侧上部安装有导通磁铁;所述驱动座上端左侧成型有第二支杆;所述第二支杆靠近阀片安装板一侧下部安装有下闭合磁铁,上部安装有上闭合磁铁;

所述驱动座上安装有升降电机,所述升降电机的输出轴连接有驱动齿轮,所述盖体内壁安装有竖直设置的与所述驱动齿轮啮合传动连接的齿条。

2.如权利要求1所述的一种浴室用淋浴器,其特征在于:所述足浴盆整体呈长方体形状;所述足浴盆前侧上部成型有下凹的盆体,所述足浴盆后侧为连接在淋浴屏下端的连接座,所述足浴盆下端密封连接有底盖;

所述盆体底部中间均匀成型有按摩凸起,所述盆体底部中间异于按摩凸起的位置均匀成型有喷水通孔;

所述盆体下端安装有出水端与喷水通孔连通的离心水泵组件;所述壳体内部下端安装有驱动离心水泵组件的水轮电机;

所述离心水泵组件包括成型于盆体中心的圆管形的分隔板,各个所述喷水通孔位于所述分隔板范围内;所述分隔板下端固定连接有挡板;所述分隔板与挡板的下端面与底盖上端面之间留有空隙;

所述分隔板内部上方安装有进水板;所述进水板中心下端成型有离心水轮安装轴;所述离心水轮安装轴上位于挡板与进水板之间转动连接有离心水轮;所述挡板中心成型有进水通孔;

所述进水板上端外周成型有上凸圈,使得进水板上端与盆体下端面之间形成出水空间;所述进水板上紧邻上凸圈内周等角度成型有进水口;所述盆体位于分隔板外周均匀成型有贯穿孔;

所述离心水轮下端成型有穿过所述进水通孔的从动齿轮;所述水轮电机的输出轴连接有驱动传动齿轮转动的主动齿轮;所述水轮电机的输出轴穿过所述壳体下端以及所述连接座;

所述挡板下端偏心位置成型有传动齿轮安装轴;所述传动齿轮安装轴上转动连接有与所述从动齿轮、主动齿轮啮合传动的传动齿轮;

所述连接座上成型有排水阀座和通气阀座,所述排水阀座内沿纵向滑动安装有排水阀体,所述通气阀座内沿纵向滑动安装有通气阀体;

所述通气阀体下端与底盖之间安装有弹簧b,所述通气阀体上端连接有上端伸入壳体内的阀杆b;所述通气阀体靠近下端部的侧壁成型有通气孔,所述通气孔与阀杆b的侧壁连通,从而与壳体内部连通;

所述驱动座向下移动时推动阀杆b向下移动,至通气孔超过通气阀座下端时,足浴盆与底盖之间的空间与壳体内连通,驱动座处于该状态时定义为状态一;

所述底盖上对应排水阀体的正下方成型有连通下水道的排水孔,所述排水阀体下端与底盖之间安装有使排水阀体下端远离排水孔,从而使排水孔导通的弹簧a,所述排水阀体上端连接有上端伸入壳体内的阀杆a;所述阀杆b不受压状态时上端高于阀杆a的上端;

所述驱动座向下移动至极限位置时,向下推动阀杆a使排水阀体下端堵住所述排水孔,驱动座处于该状态时定义为状态二;

所述驱动座位于高于阀杆b上端时,驱动座仅用于驱动风干组件,驱动座处于该状态时定义为状态三。

3.如权利要求2所述的一种浴室用淋浴器,其特征在于:所述足浴盆后侧异于连接座的位置成型有底部低于足浴盆上端面的溢水槽,所述溢水槽下端连接有连通下水道的溢水管,所述底盖上成型有供溢水管穿过的排水通孔;所述挡板内壁为圆弧过度结构。

4.如权利要求2所述的一种浴室用淋浴器,其特征在于:所述驱动座上成型有与导杆滑动连接的滑动导向孔,所述驱动座下端连接有用于下压所述阀杆a、阀杆b的推动架。

5.如权利要求2所述的一种浴室用淋浴器,其特征在于:所述顶喷板通过第一软管与自来水管连接,且所述第一软管上连接有电磁阀a。

6.如权利要求1所述的一种浴室用淋浴器,其特征在于:所述顶喷板为矩形的中空腔体,所述顶喷板的一面均匀连接有喷淋头;所述中空腔体上还连接有进水连接头;所述壳体上对应各个喷淋头的位置成型有供喷淋头穿出的通孔。
