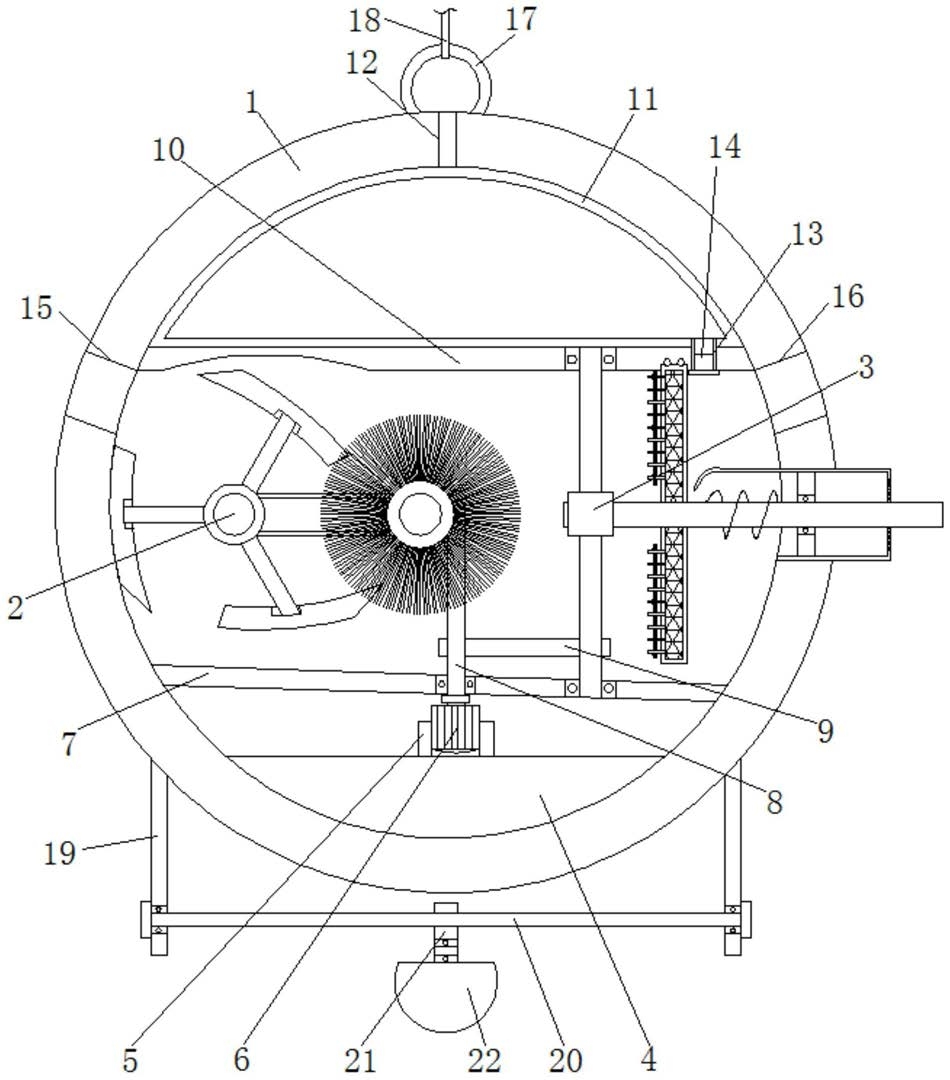

1.一种露天垂钓鱼塘水面杨絮清理用浮力球,包括圆形浮力球壳体(1),其特征在于:
所述圆形浮力球壳体(1)的内部设置有杨絮水下揉搓机构(2),圆形浮力球壳体(1)的内部设置有杨絮过滤集中机构(3),圆形浮力球壳体(1)的内壁焊接有内部弧形沉降块(4),内部弧形沉降块(4)的表面焊接有支撑杆(5),支撑杆(5)的表面固定连接有电机(6),圆形浮力球壳体(1)的内壁焊接有倾斜水体控制板(7),倾斜水体控制板(7)的表面呈倾斜状,电机(6)的输出轴通过联轴器固定连接有第一蜗杆(8),电机(6)位于倾斜水体控制板(7)的下方,第一蜗杆(8)的一端贯穿并延伸至倾斜水体控制板(7)的上方,第一蜗杆(8)的表面转动连接有第一传动皮带(9),圆形浮力球壳体(1)的内壁固定连接有浮力支撑板(10),浮力支撑板(10)的表面与圆形浮力球壳体(1)的内壁之间设置有空腔,空腔的内壁设置有浮力气囊(11),圆形浮力球的表面设置有压力控制口(12),压力控制口(12)的一端与空腔连通,浮力气囊(11)的表面套接有输气管(13),输气管(13)的一端螺纹连接有进气螺栓(14),圆形浮力球壳体(1)的表面设置有水面杨絮进口(15),圆形浮力球壳体(1)的表面设置有水面排水出口(16)。
2.根据权利要求1所述的一种露天垂钓鱼塘水面杨絮清理用浮力球,其特征在于:所述水面杨絮进口(15)和水面排水出口(16)以圆形浮力球壳体(1)表面的中线为对称线呈对称分布,水面杨絮进口(15)和水面排水出口(16)均位于浮力支撑板(10)的下方,水面杨絮进口(15)和水面排水出口(16)的内壁均呈倾斜状。
3.根据权利要求1所述的一种露天垂钓鱼塘水面杨絮清理用浮力球,其特征在于:所述杨絮水下揉搓机构(2)位于倾斜水体控制板(7)的上方,杨絮水下揉搓机构(2)位于浮力支撑板(10)的下方,杨絮水下揉搓机构(2)包括压絮转轴(201)和揉搓转轴(202),圆形浮力球壳体(1)的内壁设置有若干个轴承,压絮转轴(201)的表面与轴承的内圈固定连接,揉搓转轴(202)的表面与轴承的内圈固定连接。
4.根据权利要求3所述的一种露天垂钓鱼塘水面杨絮清理用浮力球,其特征在于:所述压絮转轴(201)的表面固定连接有压絮辊轴(203),压絮辊轴(203)的表面固定连接有压絮支杆(204),压絮支杆(204)的表面铰接有压絮弧形板(205),压絮弧形板(205)的表面呈圆弧形状,压絮转轴(201)的表面套接有第二传动皮带(206),压絮弧形板(205)的表面与水面杨絮进口(15)的一端滑动连接,揉搓转轴(202)的表面固定连接有揉搓辊轴(207),揉搓辊轴(207)的表面固定连接有杨絮揉搓刷(208),杨絮揉搓刷(208)的表面与压絮弧形板(205)的内壁滑动连接,揉搓转轴(202)的表面固定连接有第一蜗轮(209),第一蜗轮(209)的表面与第一蜗杆(8)的表面啮合。
5.根据权利要求1所述的一种露天垂钓鱼塘水面杨絮清理用浮力球,其特征在于:所述杨絮过滤集中机构(3)包括第二蜗杆(301)、收纳推进机构(302)和第一支撑框(303),倾斜水体控制板(7)的表面与浮力支撑板(10)的表面均设置有轴承,轴承的内圈与第二蜗杆(301)的表面固定连接,第二蜗杆(301)的表面与第一传动皮带(9)的表面固定连接。
6.根据权利要求5所述的一种露天垂钓鱼塘水面杨絮清理用浮力球,其特征在于:所述收纳推进机构(302)包括挡絮收纳框(30201),挡絮收纳框(30201)位于水面排水出口(16)的下方,挡絮收纳框(30201)的内壁固定连接有加强支杆(30202),加强支杆(30202)的表面设置有轴承,轴承的内圈固定连接有旋转推进轴(30203),旋转推进轴(30203)的表面固定连接有第二蜗轮(30204),第二蜗轮(30204)的表面与第二蜗杆(301)的表面啮合,旋转推进轴(30203)的表面固定连接有推絮螺杆(30205),旋转推进轴(30203)的一端贯穿并延伸至挡絮收纳框(30201)的外表面,挡絮收纳框(30201)的表面开设有滤水孔(30207),滤水孔(30207)的内壁固定连接有第一滤网(30206)。
7.根据权利要求6所述的一种露天垂钓鱼塘水面杨絮清理用浮力球,其特征在于:所述第一支撑框(303)的表面与旋转推进轴(30203)的表面固定连接,第一支撑框(303)的内壁固定连接有第二滤网(304),第一支撑框(303)的表面与浮力支撑板(10)的表面滑动连接,第二滤网(304)的表面固定连接有杨絮搅杆(305),杨絮搅杆(305)的表面设置有垫块(306),杨絮搅杆(305)的表面滑动连接有第二支撑框(307),第二支撑框(307)的内壁固定连接有第三滤网(308),杨絮搅杆(305)的表面螺纹连接有挡环(309),第二支撑框(307)的表面通过的挡环(309)和垫块(306)与杨絮搅杆(305)的表面固定连接。
8.根据权利要求1所述的一种露天垂钓鱼塘水面杨絮清理用浮力球,其特征在于:所述圆形浮力球壳体(1)的外表面固定连接有球体控制拉环(17),控制拉环的表面绑接有球体控制拉绳(18),球体控制拉环(17)位于压力控制口(12)的上方,球体控制拉绳(18)远离球体控制拉环(17)的一端固定在岸上。
9.根据权利要求1所述的一种露天垂钓鱼塘水面杨絮清理用浮力球,其特征在于:所述圆形浮力球壳体(1)的表面固定连接有平衡控制杆(19),平衡控制杆(19)的表面设置有轴承,轴承的内圈固定连接有平衡螺纹杆(20),平衡螺纹杆(20)的表面螺纹连接有平衡控制环(21),平衡控制环(21)的表面固定连接有一个轴承,轴承的外圈固定连接有弧形平衡控制块(22),弧形平衡控制块(22)位于弧形沉降块(4)的下方。
10.根据权利要求1所述的一种露天垂钓鱼塘水面杨絮清理用浮力球,其特征在于:所述圆形浮力球壳体(1)的表面铰接有弧形操作门(23),弧形操作门(23)的表面套接有密封垫(24),弧形操作门(23)的表面固定连接有扣锁(25),弧形操作门(23)的表面通过扣锁(25)与圆形浮力球壳体(1)的表面固定连接。
