专利号: 201810701415X
申请人: 安徽中宝电梯科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-12-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

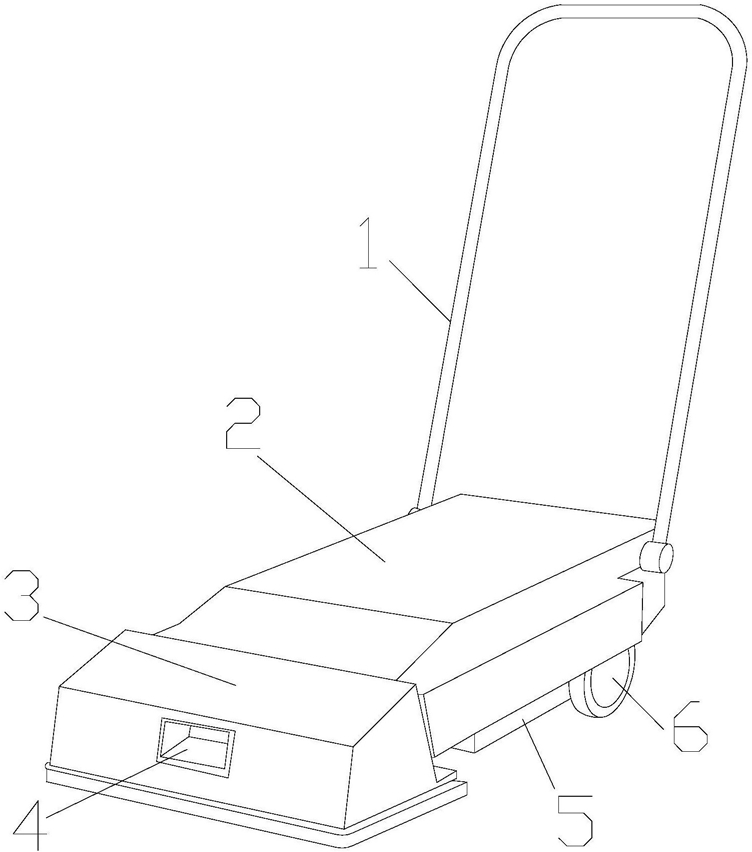

1.一种电梯导轨清洁装置,其结构包括推把(1)、吸尘清理装置(2)、前端固定盖(3)、提手槽(4)、套槽盒(5)、移动滚轮(6),所述吸尘清理装置(2)的前端设有前端固定盖(3),采用间隙配合,所述套槽盒(5)嵌套在吸尘清理装置(2)的下方,采用间隙配合,其特征在于:

所述推把(1)为U型结构,开口两端嵌套在吸尘清理装置(2)后端的左右两侧,采用间隙配合,所述提手槽(4)为长方形结构,且设于前端固定盖(3)前端的中部,为一体结构,所述移动滚轮(6)为圆形结构,且设有两个,所述移动滚轮(6)分别安装在套槽盒(5)后端的左右两侧;

所述吸尘清理装置(2)包括清理主体(201)、转轮盘座(202)、涡轮杆(203)、齿轮转盘架(204)、吸尘装置(205)、转轮杆(206)、拉绳(207)、小转盘(208)、螺杆(209)、齿轮传动装置(210)、驱动传动装置(211)、拖轮带(212)、连接套绳(213)、推压装置(214)、升降啮合装置(215)、固定横梁(216)、中心轴(217)、轴轮套(218)、双头啮合轴杆(219),所述清理主体(201)下方中部的左右两端分别与转轮盘座(202)垂直焊接,所述转轮盘座(202)设有两个,且位于同一平面上,所述涡轮杆(203)设有两个,位于同一平面上,所述涡轮杆(203)分别与清理主体(201)垂直焊接,且与转轮盘座(202)相互啮合,所述齿轮转盘架(204)设有两个,分别设于清理主体(201)左右两侧的上方,所述吸尘装置(205)设有两个,位于同一平面上,所述吸尘装置(205)安装在清理主体(201)左右两侧的中部,且上方与齿轮转盘架(204)相互啮合,所述转轮杆(206)设于吸尘装置(205)的下方,与清理主体(201)垂直焊接,所述拉绳(207)的两端分别与转轮杆(206)和小转盘(208)相互啮合,所述小转盘(208)设于转轮杆(206)的下方,所述螺杆(209)设于小转盘(208)的右侧,与清理主体(201)垂直焊接,所述齿轮传动装置(210)设于螺杆(209)的右侧,且相互啮合,所述驱动传动装置(211)安装在清理主体(201)下方的中部,采用过盈配合,所述拖轮带(212)分别与驱动传动装置(211)和轴轮套(218)相互啮合,所述推压装置(214)安装在清理主体(201)右侧的下方,采用过盈配合,所述升降啮合装置(215)下方的中部与推压装置(214)的焊接,所述固定横梁(216)设于清理主体(201)的中部,且垂直焊接,所述中心轴(217)安装在固定横梁(216)前端的中部,采用间隙配合,所述轴轮套(218)为圆形结构,且嵌套在中心轴(217)的中部,所述双头啮合轴杆(219)设于清理主体(201)上方的中部,且两端分别与转轮盘座(202)相互啮合。

2.根据权利要求1所述的一种电梯导轨清洁装置,其特征在于:所述吸尘装置(205)包括啮合锥形杆(20501)、涡轮杆(20502)、固定杆(20503)、传动拉绳(20504)、固定板(20505)、吸尘扇轮(20506)、方形安装板(20507)、拉带(20508)、啮合齿轮(20509)、集尘盒(20510),所述啮合锥形杆(20501)嵌套在固定杆(20503)的内部,且上方与齿轮转盘架(204)相互啮合,所述涡轮杆(20502)的中部与啮合锥形杆(20501)相互啮合,所述固定杆(20503)设于涡轮杆(20502)的下方,所述传动拉绳(20504)的两端分别与啮合锥形杆(20501)的下方和吸尘扇轮(20506)的中部相互啮合,所述固定板(20505)的两端分别与清理主体(201)和方形安装板(20507)的左侧垂直焊接,所述吸尘扇轮(20506)安装在方形安装板(20507)的中部,采用间隙配合,所述方形安装板(20507)为正方形结构,所述拉带(20508)分别与吸尘扇轮(20506)和啮合齿轮(20509)相互啮合,所述啮合齿轮(20509)安装在方形安装板(20507)的下方,且与齿轮传动装置(210)相互啮合,所述集尘盒(20510)嵌套在方形安装板(20507)的右侧,采用间隙配合。

3.根据权利要求1或2所述的一种电梯导轨清洁装置,其特征在于:所述齿轮传动装置(210)包括啮合齿轮(21001)、转盘(21002)、固定架(21003)、底座(21004)、套轴(21005)、转轴(21006)、套块(21007)、锥形齿轴(21008)、转轴杆(21009)、推送轴杆(21010),所述啮合齿轮(21001)的中部设有转盘(21002),所述转盘(21002)为圆形结构,且前端的上方与转轴杆(21009)相互啮合,所述固定架(21003)安装在啮合齿轮(21001)的后端,采用间隙配合,所述底座(21004)的上方与固定架(21003)垂直焊接,所述套轴(21005)设于底座(21004)上方的中部,所述转轴(21006)嵌套在套轴(21005)的内部,采用间隙配合,所述套块(21007)为长方形结构,且设于固定架(21003)中部的上方,采用过盈配合,所述锥形齿轴(21008)嵌套在转轴(21006)的上方,采用间隙配合,所述转轴杆(21009)的两端分别与转盘(21002)和推送轴杆(21010)的右侧相互啮合,所述推送轴杆(21010)与啮合齿轮(20509)的右侧相啮合。

4.根据权利要求1所述的一种电梯导轨清洁装置,其特征在于:所述驱动传动装置(211)包括半轴齿轮(21101)、摆杆(21102)、固定架(21103)、电机壳(21104)、固定螺母(21105)、转轴(21106)、拉绳(21107)、端盖(21108)、轴芯(21109),所述半轴齿轮(21101)右侧的中部与摆杆(21102)相连接,所述摆杆(21102)嵌套在转轴(21106)的中部,采用间隙配合,所述固定架(21103)设有两个,且分别与电机壳(21104)的左右两端垂直焊接,所述电机壳(21104)的中部设有端盖(21108),所述固定螺母(21105)设有两个以上,且均匀等距的安装在端盖(21108)上,所述转轴(21106)为圆形结构,且安装在端盖(21108)的中部,所述拉绳(21107)的两端分别与转轴(21106)和推压装置(214)相互啮合,所述端盖(21108)为圆形结构,所述转轴杆(21009)贯穿摆杆(21102)与转轴(21106)相连接。

5.根据权利要求1或4所述的一种电梯导轨清洁装置,其特征在于:所述推压装置(214)包括连绳轴(21401)、滑轮组(21402)、固定杆(21403)、一号固定轴块(21404)、一号连接杆(21405)、转动螺杆(21406)、二号固定轴块(21407)、二号连接杆(21408),所述连绳轴(21401)嵌套在转动螺杆(21406)的左侧,且与拉绳(21107)相啮合,所述滑轮组(21402)安装在固定杆(21403)的下方,采用间隙配合,所述一号固定轴块(21404)设有两个,且分别与清理主体(201)和升降啮合装置(215)相连接,所述一号连接杆(21405)设有两个,分别与一号固定轴块(21404)和二号固定轴块(21407)相连接,所述转动螺杆(21406)设于二号连接杆(21408)的中部,采用间隙配合,所述二号固定轴块(21407)设有两个,且分别与固定杆(21403)右侧的中部和清理主体(201)焊接,所述二号连接杆(21408)设有两个,且位于一号连接杆(21405)的上方,所述二号连接杆(21408)分别与一号固定轴块(21404)和二号固定轴块(21407)相连接。

6.根据权利要求1所述的一种电梯导轨清洁装置,其特征在于:所述升降啮合装置(215)包括卷绳筒(21501)、固定横杆(21502)、套杆(21503)、转动杆(21504)、锥形齿轮(21505)、连动齿轮(21506)、活动转轮(21507)、滑动板(21508)、安装杆(21509),所述卷绳筒(21501)嵌套在转动杆(21504)的左侧,所述固定横杆(21502)与滑动板(21508)左侧的中部垂直焊接,所述套杆(21503)与固定横杆(21502)垂直焊接,所述转动杆(21504)安装在套杆(21503)上,采用间隙配合,所述锥形齿轮(21505)设于转动杆(21504)的右侧,且与连动齿轮(21506)相互啮合,所述连动齿轮(21506)安装在安装杆(21509)的前端,采用间隙配合,所述活动转轮(21507)为圆形结构,且设有两个,分别安装在滑动板(21508)右侧的上下两端,采用间隙配合,所述滑动板(21508)为长方形结构,所述安装杆(21509)与固定横杆(21502)上方的中部垂直焊接。
