专利号: 2018107021986
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

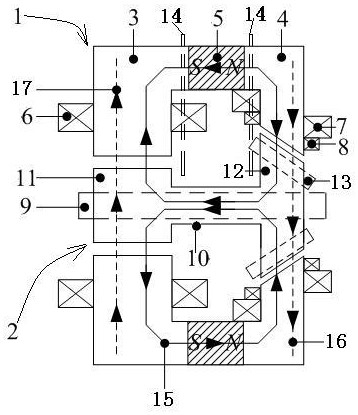

1.一种定子永磁偏置五自由度无轴承异步电机,包括位于电机壳体内的定子(1)和位于定子(1)内圈里的转子(2),其特征是:所述定子(1)包括连为一体的左磁轴承定子铁心(3)、右锥形定子铁心(4)、轴向磁化的环形永磁体(5),所述环形永磁体(5)连接在左磁轴承定子铁心(3)和右锥形定子铁心(4)之间,所述左磁轴承定子铁心(3)内周均布有定子齿,定子齿上绕制有磁轴承绕组(6),所述右锥形定子铁心(4)上开设有定子槽,所述定子槽内设有悬浮绕组(7)和转矩绕组(8),所述转子(2)包括转轴(9)和箍设在转轴(9)外周的转子铁心(10),所述转子铁心(10)的左端设有柱形凸台(11),所述柱形凸台(11)与左磁轴承定子铁心(3)的定子齿径向对齐且两者之间留有径向气隙,所述转子铁心(10)的右端设有与右锥形定子铁心(4)的锥面对应的锥体(12),所述锥体(12)与右锥形定子铁心(4)之间留有气隙,所述锥体(12)的表面开有转子槽,所述转子槽中浇注有笼型导条(13);所述笼型导条(13)的数目为偶数,笼型导条(13)采用分相结构,笼型导条(13)的极对数与转矩绕组(8)的极对数相同;所述左磁轴承定子铁心(3)、右锥形定子铁心(4)的x和y方向上安装有垂直于转子表面的径向位移传感器(14)。

2.根据权利要求1所述的一种定子永磁偏置五自由度无轴承异步电机,其特征是:所述悬浮绕组(7)位于转矩绕组(8)的外侧,所述悬浮绕组(7)的极对数和转矩绕组(8)的极对数不等,所述悬浮绕组(7)由直流电源供电。

3.根据权利要求2所述的一种定子永磁偏置五自由度无轴承异步电机,其特征是:所述环形永磁体(5)由稀土永磁材料制成。

4.根据权利要求3所述的一种定子永磁偏置五自由度无轴承异步电机,其特征在于:所述左磁轴承定子铁心(3)、右锥形定子铁心(4)、转子铁心(10)、转轴(9)均由导磁材料制成。
