专利号: 2018107028824
申请人: 杨松平
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

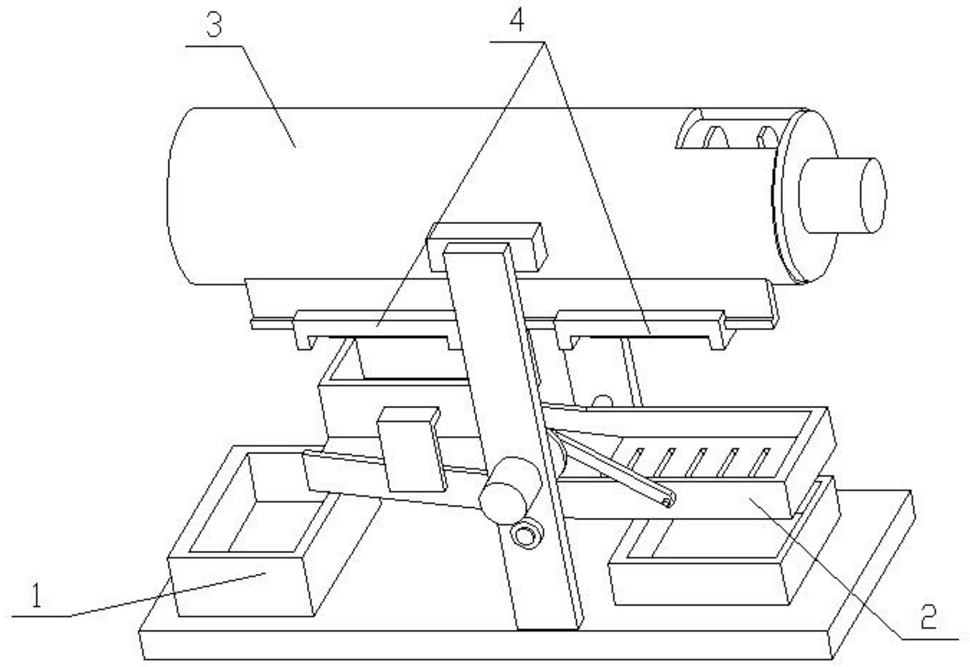

1.一种改性玻璃体大小筛选装置,包括底座组件(1)、筛动组件(2)、进料筒组件(3)、筛选组件(4)和大筛孔(5)和小筛孔(6),其特征在于:所述的筛选组件(4)左右设置有两个,大筛孔(5)设置在左端的筛选组件(4)上,小筛孔(6)设置在右端的筛选组件(4)上,两个筛选组件(4)分别固定连接在进料筒组件(3)的左右两端,筛动组件(2)转动连接在底座组件(1)上,进料筒组件(3)固定连接在底座组件(1)的上端。

2.根据权利要求1所述的一种改性玻璃体大小筛选装置,其特征在于:所述的底座组件(1)包括底板(1-1)、电机I(1-2)、储料盒I(1-3)、连杆(1-4)、转盘(1-5)、竖支杆(1-6)和储料盒II(1-7),底板(1-1)中端的前后两端均固定连接有转盘(1-5),底板(1-1)的左右两端分别放置有储料盒II(1-7)和储料盒I(1-3),位于前端的竖支杆(1-6)上固定连接有电机I(1-2),电机I(1-2)的输出轴上固定连接有转盘(1-5),连杆(1-4)铰接连接在转盘(1-5)的偏心位置。

3.根据权利要求2所述的一种改性玻璃体大小筛选装置,其特征在于:所述的筛动组件(2)包括筛板(2-1)、挡环(2-2)、中轴(2-3)、L形连接架(2-4)、斜板(2-5)、筛盒(2-6)、筛槽I(2-7)和筛槽II(2-8),筛板(2-1)的前后左方向均设置有挡沿,筛板(2-1)的左端设置有斜板(2-5),筛板(2-1)的右端为平板,筛板(2-1)的右端设置有多个筛槽II(2-8),筛盒(2-6)的底面上设置有多个筛槽I(2-7),筛盒(2-6)的前后两端均固定连接有L形连接架(2-4),两个L形连接架(2-4)均固定连接在斜板(2-5)的左端,筛盒(2-6)位于斜板(2-5)的上方,筛板(2-1)中端的前后两端均固定连接有中轴(2-3),两个中轴(2-3)分别通过轴承转动连接在两个竖支杆(1-6)上,两个中轴(2-3)的外端均固定连接有挡环(2-2),两个挡环(2-2)分别与两个竖支杆(1-6)的外侧贴合,储料盒I(1-3)位于多个筛槽II(2-8)的下方。

4.根据权利要求3所述的一种改性玻璃体大小筛选装置,其特征在于:所述的进料筒组件(3)包括圆筒(3-1)、凸块(3-2)、下竖条(3-3)、凸棱(3-4)、右盖(3-5)、电机II(3-6)、螺旋叶(3-7)、通槽(3-8)、主轴(3-9)、左转动架(3-10)和进料槽(3-11),圆筒(3-1)的左右两端分别固定连接有左转动架(3-10)和右盖(3-5),右盖(3-5)的中心固定连接有电机II(3-6),电机II(3-6)的输出轴穿过右盖(3-5),主轴(3-9)上设置有螺旋叶(3-7),主轴(3-9)的左端通过轴承转动连接在左转动架(3-10)上,主轴(3-9)的右端通过联轴器与电机II(3-6)的输出轴相连接,螺旋叶(3-7)和主轴(3-9)均位于圆筒(3-1)内,圆筒(3-1)的右上端设置有进料槽(3-11),圆筒(3-1)下端的左右两端均设置有通槽(3-8),圆筒(3-1)的下端的前后两端均固定连接有下竖条(3-3),两个下竖条(3-3)的下端外侧均固定连接有凸棱(3-4),圆筒(3-1)的中端的前后两端均固定连接有凸块(3-2),两个凸块(3-2)分别固定连接在两个竖支杆(1-6)的上端。

5.根据权利要求4所述的一种改性玻璃体大小筛选装置,其特征在于:所述的筛选组件(4)包括筛选插盒(4-1)、滑杆(4-2)、配合槽(4-3)、前后连接杆(4-4)和螺钉插板(4-5),筛选组件(4)设置有两组,每组筛选组件(4)中前后设置有两个滑杆(4-2),滑杆(4-2)的下端设置有配合槽(4-3),每组筛选组件(4)中的两个滑杆(4-2)的左右两端之间均固定连接有前后连接杆(4-4),每组筛选组件(4)中的两个滑杆(4-2)均通过配合槽(4-3)滑动连接在前后两个凸棱(3-4)上,筛选插盒(4-1)为空心盒状,筛选插盒(4-1)的顶面为与圆筒(3-1)内壁弧度相同的弧形面,筛选插盒(4-1)的下端的左右两端均固定连接有螺钉插板(4-5),两个螺钉插板(4-5)上均插接有螺钉,两个螺钉分别通过螺纹连接在两个前后连接杆(4-4)上,左端的筛选插盒(4-1)的上端均布有多个大筛孔(5),右端的筛选插盒(4-1)的上端小筛孔(6),两个筛选插盒(4-1)分别插在两个通槽(3-8)内,两个筛选插盒(4-1)的上端面与圆筒(3-1)的内壁在同一弧形面。

6.根据权利要求5所述的一种改性玻璃体大小筛选装置,其特征在于:所述的大筛孔(5)大小大于小筛孔(6),筛槽I(2-7)的宽度小于大筛孔(5)的直径,筛槽I(2-7)的宽度大于小筛孔(6)的直径,筛槽II(2-8)的宽度小于小筛孔(6)的直径。

7.根据权利要求6所述的一种改性玻璃体大小筛选装置,其特征在于:所述的筛盒(2-

6)位于左端筛选插盒(4-1)的下方,筛板(2-1)的右端平板位置位于右端筛选插盒(4-1)的下方,储料盒II(1-7)位于圆筒(3-1)的左端开口的下方。
