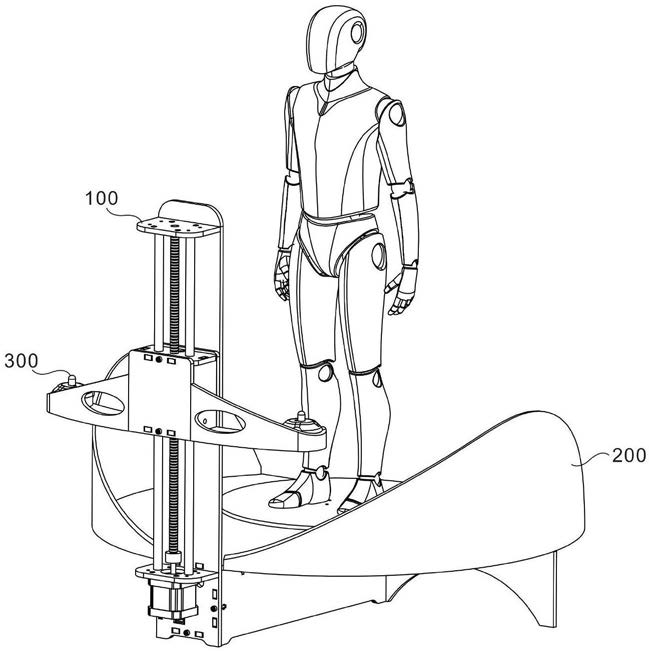

1.一种人体三维扫描仪，其特征在于：包括，第一运动单元（100），包括第一升降组件（101）、第一动力组件（102）和第一支架组件（103），所述第一升降组件（101）穿过所述第一支架组件（103），且所述第一升降组件（101）的端部连接有第一动力组件（102）；所述第一支架组件（103）上固定有信息获取单元（300）；

所述第一升降组件（101）包括传动件（101a）和导向件（101b），两者均为竖直设置，且互相平行；所述导向件（101b）的上下两端分别固定有上限位件（101c）和下限位件（101d），所述第一动力组件（102）固定于所述下限位件（101d）的下端，其动力输出端朝上穿过所述下限位件（101d），并与所述传动件（101a）的下端对接，所述传动件（101a）的上端与所述上限位件（101c）相连接；所述第一支架组件（103）包括固定件（103a）和分别设置于所述固定件（103a）两侧的外缘件（103b），所述导向件（101b）穿过所述固定件（103a），使得所述第一支架组件（103）能够沿所述导向件（101b）进行竖直上下运动；以及，第二运动单元（200），包括旋转组件（201）、第二动力组件（202）和第二支架组件（203），所述第二动力组件（202）固定于所述第二支架组件（203）上，其动力输出端朝上，且所述旋转组件（201）固定于所述第二动力组件（202）的动力输出端上；

所述第一动力组件（102）连接有第一电线（S‑1），所述第二支架组件（203）内还铺设有第二电线（S‑2），所述第一电线（S‑1）通过接线机构与所述第二电线（S‑2）进行连接，并通过所述第二电线（S‑2）外接电源；

旋转组件（201）的下端面还设置有平台补偿单元（400）；

平台补偿单元（400）包括连接组件（401）、第三动力组件（402）和第三支架组件（403），其中，第三支架组件（403）用于固定和安装第三动力组件（402）；第三动力组件（402）用于提供补偿运动的动力；连接组件（401）用于连接第三动力组件（402）与旋转组件（201），并将第三动力组件（402）的输出动力传递给旋转组件（201），从而对旋转组件（201）的倾斜状态进行补偿性调节，第三动力组件（402）的下端通过第三支架组件（403）固定于第二运动单元（200）上，而第三动力组件（402）的上端通过连接组件（401）与旋转组件（201）的下端面相连接；

连接组件（401）包括第一配合件（401a）和第二配合件（401b），第一配合件（401a）的上端嵌入第二配合件（401b）内，下端包住第三动力组件（402）的上端头，且使得第一配合件（401a）能够在第三动力组件（402）的端头处进行各个方向的活动，其中，第二配合件（401b）与旋转组件（201）相连接；

第一配合件（401a）包括第一连接部（401a‑1）和包夹部（401a‑2），第三动力组件（402）的上端头固定有球体（402a），包夹部（401a‑2）的内部具有配合于球体（402a）的镂空空间（M），且镂空空间（M）以间隙配合的方式包住球体（402a），使得球体（402a）可以在镂空空间（M）内自由活动，第一连接部（401a‑1）位于包夹部（401a‑2）的上端，且其为边缘外径大于包夹部（401a‑2）的环状结构，用于第一配合件（401a）与第二配合件（401b）的连接；

第二配合件（401b）包括上端面的滑动部（401b‑1），以及下端面的第二连接部（401b‑

2），第二连接部（401b‑2）配合于第一连接部（401a‑1）的结构，并以间隙配合的方式包住第一连接部（401a‑1）的外缘，使得第一配合件（401a）与第二配合件（401b）能够发生相对的水平旋转，旋转组件（201）的下端面设置有配合于滑动部（401b‑1）的环形滑槽（201a），其中的滑动部（401b‑1）为嵌在环形滑槽（201a）内的滑块，设置有两组滑动部（401b‑1），且旋转组件（201）的下端面也相应地设置有内外两个环形滑槽（201a）；

所述接线机构包括，

盖合组件（500），区分为第一单体（501）和第二单体（502），两者结构相同，互相正对拼接，并通过对接组件（600）进行固定；所述第一单体（501）包括第一容置件（501a）和第一按压件（501b），所述第一容置件（501a）上设置有配合于所述第一按压件（501b）的插孔（501a‑

1），所述第一按压件（501b）插入所述插孔（501a‑1），并伸至所述第一容置件（501a）的内部；

以及，

对接组件（600），套设于所述盖合组件（500）的外围，并对所述第一单体（501）和第二单体（502）之间的结合形成锁定，且所述对接组件（600）的内侧壁能够对所述第一按压件（501b）形成向内的挤压；

所述第一容置件（501a）的内部设置有一对限位块（501c），所述限位块（501c）位于所述第一按压件（501b）的两端；所述限位块（501c）相对于所述第一按压件（501b）的一侧面上具有第一凸起（501c‑1），所述第一按压件（501b）的两端面上具有配合于所述第一凸起（501c‑

1）的第一滑槽（501b‑1），所述第一凸起（501c‑1）嵌入所述第一滑槽（501b‑1）内，且所述第一滑槽（501b‑1）的方向与所述插孔（501a‑1）的方向一致；

所述第一单体（501）的两端能够插入电线（S），并进入所述第一容置件（501a）的内部，且所述第一容置件（501a）的端部具有配合于所述电线（S）的第一穿口（501a‑2）；从所述第一容置件（501a）的两端穿入的电线（S）形成交叠，且所述第一按压件（501b）能够在所述对接组件（600）的挤压下对交叠部分的电线（S）形成按压；

所述第一单体（501）还包括密封件（501d），所述密封件（501d）包括与所述第一按压件（501b）两端相挤压接触的推动块（501d‑1）、设置于所述第一穿口（501a‑2）内侧的密封部（501d‑3），以及连接所述推动块（501d‑1）和密封部（501d‑3）的传动部（501d‑2）；

所述第一按压件（501b）的两端具有对接口（501b‑2），所述对接口（501b‑2）的底面为坡面，使得所述对接口（501b‑2）的外口宽度大于内口宽度，所述推动块（501d‑1）的外端嵌入所述对接口（501b‑2）内；

所述限位块（501c）上具有配合于所述推动块（501d‑1）的第二滑槽（501c‑2），所述推动块（501d‑1）插入所述第二滑槽（501c‑2）内，并能够在所述对接口（501b‑2）坡面的按压下进行直线滑动；

所述第一容置件（501a）内部的两端处均设置有容纳槽（501a‑3），所述容纳槽（501a‑3）位于所述第一穿口（501a‑2）的内侧，并与其正对连通，所述密封部（501d‑3）嵌入所述容纳槽（501a‑3）内；

所述电线（S）能够依次穿过所述第一穿口（501a‑2）和密封部（501d‑3），并插入所述第一容置件（501a）的内部，所述密封部（501d‑3）包覆于所述电线（S）的外围；

所述对接组件（600）包括配合于所述盖合组件（500）两端结构的第一端盖（601）和第二端盖（602），以及将所述第一端盖（601）和第二端盖（602）连接的拉紧件（603），所述第一单体（501）和第二单体（502）正对拼接之时，所述第一端盖（601）和第二端盖（602）能够分别套在所述盖合组件（500）的两端；

所述第一端盖（601）的开口端的外侧壁上具有外螺纹（601a），所述第二端盖（602）的开口端具有一圈第一限定环（602a）；所述第一限定环（602a）的内圈直径与所述第二端盖（602）的开口端相同，外圈直径大于所述第二端盖（602）的开口端；

所述拉紧件（603）的一端具有配合于所述第一限定环（602a）的第二限定环（603a），所述第二限定环（603a）的内径小于所述拉紧件（603）的内径以及第一限定环（602a）的外径，且所述拉紧件（603）的内径等于所述第一限定环（602a）的外径；所述拉紧件（603）的另一端的内侧壁上具有配合于所述外螺纹（601a）的内螺纹（603b），并通过两者的配合与所述第一端盖（601）进行连接；所述盖合组件（500）的横截面自端部向中间逐渐变大。

2.如权利要求1所述的人体三维扫描仪，其特征在于：所述传动件（101a）穿过所述固定件（103a），且所述传动件（101a）的外侧面具有外螺纹；

所述固定件（103a）上设置有配合于所述传动件（101a）的螺孔，所述螺孔的内侧壁上具有配合于所述外螺纹的内螺纹。

3.如权利要求2所述的人体三维扫描仪，其特征在于：所述上限位件（101c）和下限位件（101d）均固定于连接板（101e）上，所述连接板（101e）的下端通过螺栓固定于所述第二支架组件（203）上。
