1.一种防雨晾衣架系统，其特征在于：包括晾衣组件（1）、防雨组件（2）以及控制系统（3）；

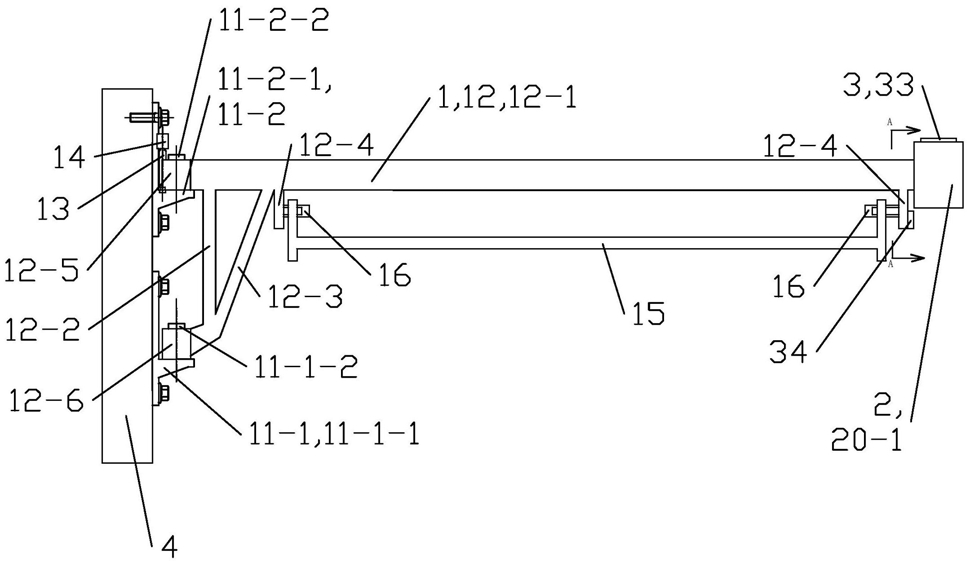

晾衣组件（1）包括第一支架（11-1）、第二支架（11-2）、旋转臂（12）、第一蜗杆（13）、第一电机（14）、晒衣杆（15）；第一支架（11-1）和第二支架（11-2）通过紧固件安装在墙体（4）或阳台栏杆上，第一支架（11-1）和第二支架（11-2）上下分布、且均设有圆柱销，第一支架（11-1）和第二支架（11-2）的圆柱销同轴线设置；旋转臂（12）总体呈L形，顺时针旋转90°设置，旋转臂（12）在铅垂方向通过同轴线设置的2个圆柱套套装在相应的第一支架（11-1）和第二支架（11-2）的圆柱销上，从而旋转臂（12）可以以第一支架（11-1）和第二支架（11-2）的圆柱销所在的轴线为旋转中心旋转；旋转臂（12）与第二支架（11-2）相连接的圆柱套为第二圆柱套（12-5），第二圆柱套（12-5）的外周设有蜗轮扇齿；旋转臂（12）的水平方向侧是横截面呈开口向下的长方体框形的主臂体（12-1）；第一电机（14）固定设置在第二支架（11-2）上，第一蜗杆（13）设置在第一电机（14）与第二圆柱套（12-5）之间，且第一蜗杆（13）与第一电机（14）的动力输出轴动力连接；晒衣杆（15）为可拆卸件，其安装位置为主臂体（12-1）的正下方；

防雨组件（2）包括外壳（20-1）、2块防雨布（21）、2个防雨布卷轴（22）、第一齿轮（23）、第二齿轮（24）、蜗轮（25）、第二蜗杆（26）、第二电机（27）和2个坠棒（28）；防雨布（21）采用透明防水材料制成；坠棒（28）为重质金属棒；2个防雨布（21）分别由其一端固定连接在相应的防雨布卷轴（22）上、由其另一端与相应的坠棒（28）固定连接；外壳（20-1）设置在晾衣组件（1）的旋转臂（12）的主臂体（12-1）的外端，从而外壳（20-1）的内腔与旋转臂（12）的主臂体（12-

1）内腔贯通；第一齿轮（23）、第二齿轮（24）、蜗轮（25）、第二蜗杆（26）、第二电机（27）均设置在外壳（20-1）的内腔内，第二蜗杆（26）与第二电机（27）的动力输出轴动力连接，第二蜗杆（26）与蜗轮（25）扇齿啮合，第一齿轮（23）和蜗轮（25）套在一个防雨布卷轴（22）上并通过螺栓固定连接使得第一齿轮（23）、蜗轮（25）、所述防雨布卷轴（22）会同时旋转，第二齿轮（24）套在另一个防雨布卷轴（22）上并通过螺栓固定连接使得第二齿轮（24）、所述防雨布卷轴（22）会同时旋转，且第一齿轮（23）与第二齿轮（24）啮合，从而第二电机（27）可带动第二蜗杆（26）、蜗轮（25）、第一齿轮（23）、第二齿轮（24）、2个防雨布卷轴（22）同时旋转；2个防雨布卷轴（22）与相应的防雨布（21）、坠棒（28）分别设置在外壳（20-1）及旋转臂（12）的内腔内，防雨布卷轴（22）的头尾两端分别通过U形挂钩作为连接件与外壳（20-1）和旋转臂（12）的主臂体（12-1）内腔上端面连接，防雨布卷轴（22）可在U形挂钩上旋转；

控制系统（3）包括第一角度传感器（31）、第二角度传感器（32）、第一雨量传感器（33）、第二雨量传感器（34）和主控制单元；第一角度传感器（31）设置在晾衣组件（1）的旋转臂（12）的第二圆柱套（12-5）旁，用于监测第二圆柱套（12-5）的旋转角度变化；第二角度传感器（32）设置在防雨组件的外壳（20-1）内、第二齿轮（24）旁，用于监测第二齿轮（24）的旋转角度变化；第一雨量传感器（33）设置在防雨组件（2）的外壳（20-1）的上表面上，第二雨量传感器（34）设置在晒衣杆（15）的外端与旋转臂（12）的连接部位上；第一角度传感器（31）、第二角度传感器（32）、第一雨量传感器（33）、第二雨量传感器（34）均与主控制单元电连接，主控制单元接收第一角度传感器（31）、第二角度传感器（32）、第一雨量传感器（33）、第二雨量传感器（34）的信号，主控制单元与第一电机（14）、第二电机（27）电连接且向第一电机（14）、第二电机（27）发送驱动信号；

晾衣组件（1）的第一支架（11-1）包括呈左转90°设置的T形的第一主体（11-1-1）和铅垂设置在第一主体（11-1-1）上的第一圆柱销（11-1-2），第一主体（11-1-1）由沿前后向、上下向延伸的连接板和连接在连接板一侧沿左右向、前后向延伸的基板组成，第一圆柱销（11-

1-2）设置在第一主体（11-1-1）的基板的上端中央；第二支架（11-2）包括呈左转90°设置的T形的第二主体（11-2-1）和铅垂设置在第二主体（11-2-1）上的第二圆柱销（11-2-2），且第二主体（11-2-1）的基板位于第二圆柱销（11-2-2）和连接板之间的部位上设有开口向上的盲孔；

旋转臂（12）还包括横垂直连接在主臂体（12-1）一端下方的主支撑体（12-2）、连接在主臂体（12-1）和主支撑体（12-2）之间的斜支撑体（12-3）、设置在主臂体（12-1）下方的具有轴向间隔且相对设置的2块晒衣杆连接板（12-4），主臂体（12-1）的外右端开口，第二圆柱套（12-5）设置在主臂体（12-1）在位于主支撑体（12-2）侧的端部，第二圆柱套（12-5）与第二圆柱销（11-2-2）对应；主支撑体（12-2）与斜支撑体（12-3）连接处的端部设有上下贯通的与第一圆柱销（11-1-2）对应的第一圆柱套（12-6）；旋转臂（12）由其第一圆柱套（12-6）套在第一支架（11-1）的第一圆柱销（11-1-2）上、由其第二圆柱套（12-5）套在第二支架（11-2）的第二圆柱销（11-2-2）上；

第一电机（14）固定设置在第二支架（11-2）的连接板上、且位于第二圆柱套（12-5）的上方；

晒衣杆（15）上设有用于晾晒衣物的限位固定装置；

防雨组件（2）还包括2个隔板20-2和2个防尘胶条（29）；防雨布卷轴（22）的轴向长度比晒衣杆（15）的轴向长度长5至15厘米；外壳（20-1）呈开口向下的长方体壳形，且外壳（20-1）的左端面开口；隔板20-2的横截面呈S形，隔板20-2的轴向长度与防雨布卷轴（22）的轴向长度对应；隔板20-2的下端轴向两端分别与2个晒衣杆连接板（12-4）固定连接，隔板20-2的上端轴向两端分别与外壳（20-1）及旋转臂（12）的主臂体（12-1）的内腔前后侧面上部固定连接；第二电机（27）固定设置在外壳（20-1）的侧壁上；2个防雨布卷轴（22）与相应的防雨布（21）、坠棒（28）分别设置在外壳（20-1）的内腔及相应的隔板20-2与旋转臂（12）的主臂体（12-1）的侧面形成的空间内；2个防尘胶条（29）分别设置在旋转臂（12）的主臂体（12-1）的前后两个侧面上。
