1.一种改性羧基丁苯胶乳的制备方法，其特征在于：包括，

步骤1：以质量份数计，通入惰性气体条件下加入200份的羧基丁苯胶乳，加入2～5份的十二烷基磺酸钠、2～5份的木质素磺酸钠，搅拌；

步骤2：加入50～80份乙二醇，搅拌、升温，滴加0 .5～1 .0份引发剂，搅拌、进行反应；

步骤3：升温，加入20～50份马来酸酐，滴加2 .5～5份催化剂，搅拌、进行反应；

步骤4：加入2～5份的十二烷基磺酸钠、2～5份的木质素磺酸钠、2～5份丙烯酰胺基磺酸钠、2～5份OP-10，搅拌。

2.如权利要求1所述的改性羧基丁苯胶乳的制备方法，其特征在于：所述步骤1的搅拌速度为100rpm、搅拌时间为15min，惰性气体是氮气。

3.如权利要求1或2所述的改性羧基丁苯胶乳的制备方法，其特征在于：所述步骤2中加入50～80份乙二醇，搅拌、升温，其中，所述搅拌速度为150rpm，所述升温，为升温至55℃。

4.如权利要求1或2所述的改性羧基丁苯胶乳的制备方法，其特征在于：所述步骤2中引发剂为过氧化苯甲酰。

5.如权利要求1或2所述的改性羧基丁苯胶乳的制备方法，其特征在于：所述步骤2中滴加0 .5～1  .0份引发剂，搅拌、进行反应，其中，搅拌速度为150rpm，反应时间为2～4h，反应温度为55℃。

6.如权利要求1或2所述的改性羧基丁苯胶乳的制备方法，其特征在于：所述步骤3中升温为升温至70℃，催化剂为三乙胺和4-二甲氨基吡啶，以质量份数计，所述三乙胺：4-二甲氨基吡啶＝1 .5～3：1 .25～3。

7.如权利要求6所述的改性羧基丁苯胶乳的制备方法，其特征在于：所述步骤3中的搅拌速度为180rpm，反应温度为70℃，反应时间为1 .5～3h，所述三乙胺：4-二甲氨基吡啶＝

3：2。

8.如权利要求1、2或7任一所述的改性羧基丁苯胶乳的制备方法，其特征在于：所述步骤4中的搅拌速度为100rpm、时间为1h。

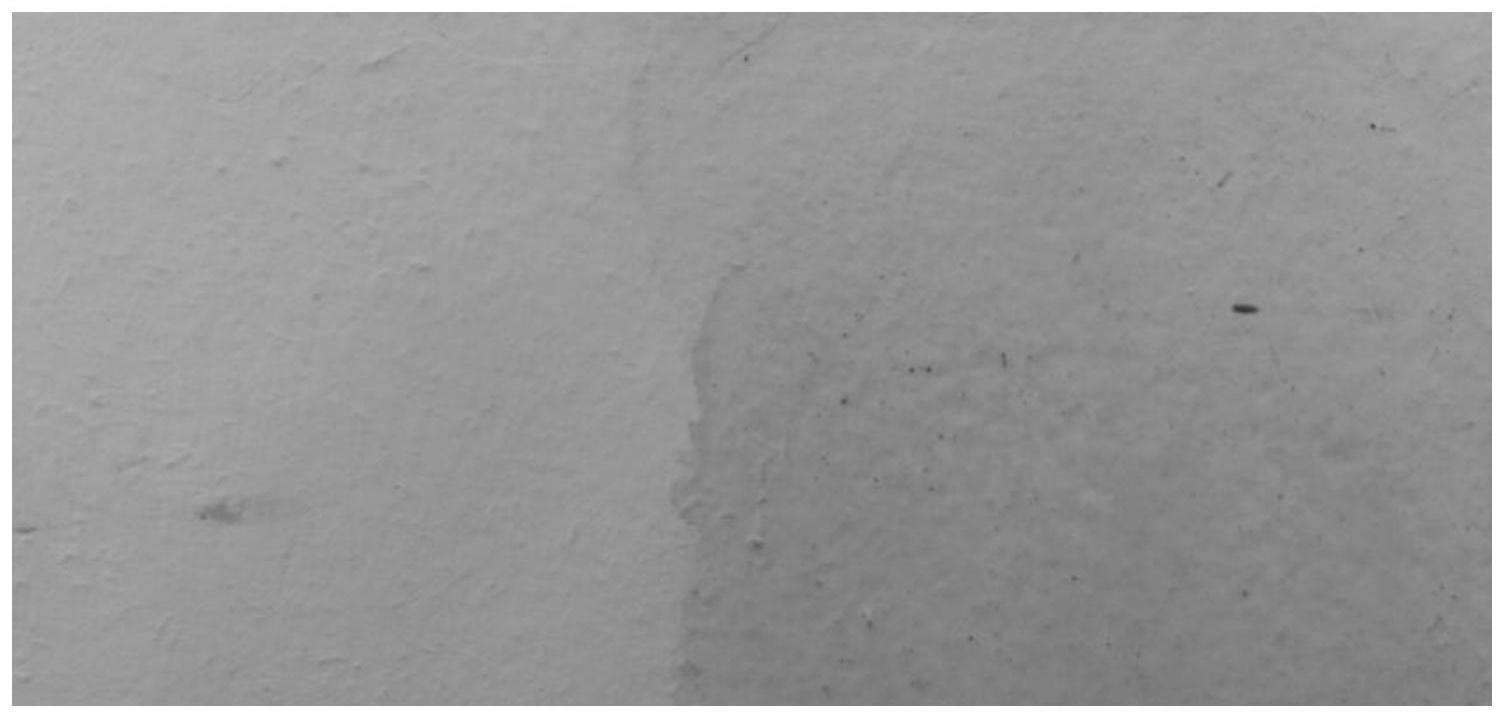

9.权利要求1～8任一所述的改性羧基丁苯胶乳的应用，其特征在于：所述改性羧基丁苯胶乳用于胶乳粘合剂、建筑涂料、纸张表面施胶。
